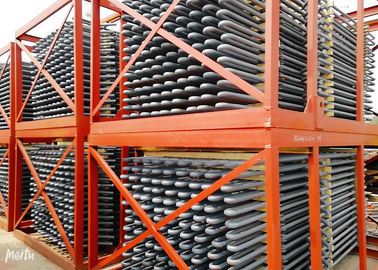

Przegrzewacz i podgrzewacz ze stali stopowej do kotłów proszkowych na węgiel z naturalną cyrkulacją

Ogólnie rzecz biorąc, para ogrzewana w przegrzewaczu wysokociśnieniowym nazywana jest parą przegrzaną, para ogrzewana przez podgrzewacz nazywana jest parą przegrzaną.Parametr pary przegrzanej wiąże się z ekonomiką cyrkulacji termicznej.Ogólnie ciśnienie pary przegrzanej wynosi około jednej piątej ciśnienia pary przegrzanej, a temperatura tej pierwszej jest prawie taka sama jak tej drugiej.Na przykład w naszym kraju dla kotła o mocy 125 MW, 400 t / h parametr parametr dla pary przegrzanej wynosi 133,7 MPa i 555 stopni;ciśnienie wlotowe i wylotowe przegrzanej pary wynosi 2,5 / 2,35 MPa, ich temperatura również wynosi 555 stopni.

Dla kotłów o mocy 200 MW, 670 t / h parametr pary przegrzanej wynosi 13,7 MPa, 540 stopni;ciśnienie wlotowe i wylotowe wynosi 2,7 / 2,5Mpa, a temperatura wynosi również 540 stopni.Dla kotłów cyrkulacyjnych z regulacją ciśnienia podkrytycznego o mocy 300 MW, 600 MW parametr pary przegrzanej wynosi 18,27 MPa, 540 stopni;ciśnienie wlotowe i wylotowe wynosi 3,83 / 3,63 MPa, temperatura również wynosi 540 stopni.Zastosowanie systemu dogrzewu parowego może zwiększyć ekonomiczność cieplną elektrowni o 4-5%.W naszym kraju wszystkie jednostki o mocy powyżej 125MW stosują jednorazowy średni system dogrzewania, a za granicą dwa razy średnie systemy dogrzewania dla niektórych jednostek o wyższych parametrach.

Zasada

• Zasada działania przegrzewacza jest podobna do działania rur kotła wytwarzających parę.

• Gorące gazy w wysokiej temperaturze omiatają rury przegrzewacza i podnoszą temperaturę pary, której wielkość zależy od temperatury gazu wylotowego opuszczającego przegrzewacz i prędkości gazu.

Podanie

używać do ogrzewania pary nasyconej, temperatura pary może wynosić do 900 stopni C.

Zwiększenie wydajności przegrzewacza w celu zwiększenia wytwarzania energii

Prześlij nam wymagane dane techniczne, takie jak wydajność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.

Funkcje przegrzewaczy i przegrzewaczy:

Przegrzewacze i dogrzewacze są ważnymi częściami powierzchni grzewczych, używanymi do podwyższania temperatury pary, mającej na celu poprawę entalpii pary i dalsze zwiększenie sprawności cyrkulacji cieplnej w elektrowni.

Przegrzewacze pracują w celu podgrzania pary nasyconej do pary przegrzanej o określonej temperaturze.Gdy zmieniają się obciążenia kotła lub inne warunki pracy, należy upewnić się, że temperatura przegrzanej pary jest normalna i mieści się w dopuszczalnym zakresie wahań temperatury.

Z obiegu cieplnego w elektrowni wynika, że ​​pierwotne parametry ciśnienia i temperatury są wyższe, sprawność cieplna cyrkulacji jest lepsza lub zbyt duża wilgotność pary tylnej turbiny parowej wpływa na jej bezpieczeństwo.Podczas gdy temperatura pary superheer jest ograniczona materiałami metalowymi, obecnie, ze względu na ograniczenie materiałów metalowych, temperatura przegrzania dla większości kotłów elektrowni nadal mieści się w zakresie 540-555 stopni i aby uniknąć zawilgocenia łopatki turbiny parowej. tył za duży, dlatego zastosowano środkowy system dogrzewania.

Zadaniem nagrzewnic jest podgrzewanie wylotu cylindra wysokociśnieniowego turbiny parowej do temperatury przegrzania, która jest zbliżona lub równa temperaturze przegrzanej, a następnie przesyłanie ich do cylindra średniego ciśnienia i niskiego ciśnienia w celu rozprężenia i pracy w celu zwiększenia suchości blasku turbiny parowej. tylny.Zwykle ciśnienie pary przegrzanej stanowi jedną piątą ciśnienia pary przegrzanej.Zastosowanie systemu dogrzewania może zwiększyć sprawność cieplną elektrowni o 4-5%.

Do tej pory w naszym kraju jednostki o mocy powyżej 125mW stosują jednorazowy środkowy system dogrzewania.Podwójne dogrzewanie może ponownie zwiększyć sprawność cieplną cyrkulacji o 2%, ale system jest bardzo skomplikowany, nie jest stosowany w jednostkach krajowych, ale jest powszechny w przypadku dużych kotłów za granicą.

Różnice
