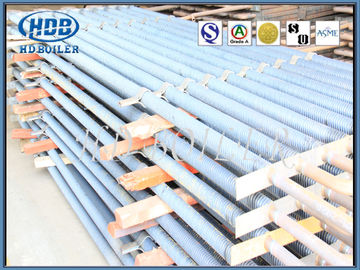

Energooszczędna rura żeberkowa kotła do ekonomizera wymiennika ciepła elektrowni

Energooszczędna rura żeberkowa kotła do ekonomizera wymiennika ciepła elektrowni

  • Energooszczędna rura żeberkowa kotła do ekonomizera wymiennika ciepła elektrowni
  • Energooszczędna rura żeberkowa kotła do ekonomizera wymiennika ciepła elektrowni
  • Energooszczędna rura żeberkowa kotła do ekonomizera wymiennika ciepła elektrowni
Energooszczędna rura żeberkowa kotła do ekonomizera wymiennika ciepła elektrowni
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HD Boiler
Orzecznictwo: ASME,EN,SGS
Numer modelu: Rura płetwy kotła
Zapłata:
Minimalne zamówienie: 500 ton
Cena: Negotiable
Szczegóły pakowania: Pakowanie zdatne do żeglugi
Czas dostawy: 30 dni roboczych
Zasady płatności: L / C, T / T, Western Union
Możliwość Supply: 500 ton / miesiąc
Kontakt
Szczegółowy opis produktu
Podanie: Części nagrzewnicy Orzecznictwo: CE,China Pressure Vessel Pipeline Manufacturing License
Materiał płetwy: Aluminium, stal węglowa, stal nierdzewna Wysokość płetwy: Dostosowane
Materiał: Stal nierdzewna, stal węglowa uszczelka: Nadające się do pakowania Opakowanie tuby płetwowej
High Light:

spiralna rura żebrowa

,

rura żeberkowa wymiennika ciepła





Energooszczędna rura żeberkowa kotła do ekonomizera wymiennika ciepła elektrowni


Opis produktu

spiralna rura żebrowana to rodzaj spiralnego rowka o określonej szerokości i głębokości, który jest wstępnie obrabiany na stalowej rurze, a następnie stalowa taśma jest inkrustowana stalową rurą na tokarce.Podczas procesu nawijania, z powodu pewnej siły wstępnego napinania, stalowy pas zostanie mocno ściśnięty w spiralnym rowku, zapewniając w ten sposób pewien obszar styku między stalowym pasem a stalową rurą.Aby zapobiec odbijaniu się paska, końce paska są przyspawane do stalowej rury.Aby ułatwić wkładanie, między taśmą stalową a rowkiem spiralnym powinna być pewna boczna szczelina.Jeśli boczna szczelina jest zbyt mała, aby utworzyć interferencję, proces mozaiki jest trudny do płynnego przeprowadzenia.Ponadto zawsze występuje pewne odbicie nawiniętej taśmy stalowej, co powoduje słabe połączenie między taśmą stalową a dolną powierzchnią spiralnego rowka.Inkrustowane lamele można wykonać na ogólnym sprzęcie przy niskim koszcie i niskiej wydajności.

Energooszczędna rura żeberkowa kotła do ekonomizera wymiennika ciepła elektrowni 0

Korzyść


1. Doskonała odporność na zużycie
Zużycie jest głównie spowodowane uderzeniem i efektem cięcia szarych cząstek na rurze.Zużycie jest najbardziej dotkliwe wokół rury na poziomie 30 stopni.Gdy S1 / d = S2 / d = 2, stopień zużycia jest tutaj 3 razy większy od średniej wartości.
Ze względu na zmianę kierunku przepływu powietrza, drugi rząd ma największe zużycie.Gdy S1 / d = S2 / d = 2, w drugim rzędzie zużycie jest dwukrotnie większe niż w pierwszym rzędzie, a zużycie w kolejnym rzędzie jest generalnie o 30% do 40% wyższe niż w pierwszym rzędzie.
Układ pierwszego rzędu jest taki sam, jak układ pierwszego rzędu w sekwencji. W tych samych warunkach maksymalne zużycie wiązki rur podłużnych jest 3-4 razy mniejsze niż wiązki rur ułożonych naprzemiennie.
Szybkość ścierania rury jest wprost proporcjonalna do współczynnika nierównomierności prędkości spalin KV3,33 i jest wprost proporcjonalna do współczynnika nierównomierności stężenia popiołu lotnego Ku.
Ekonomizer z żebrowaną rurą w kształcie litery H jest ułożony sekwencyjnie.Płetwa w kształcie litery H dzieli przestrzeń na kilka małych obszarów i ma równomierny wpływ na przepływ powietrza.W porównaniu z ekonomizerem z tubusem optycznym, ekonomizerem z żeberkami spiralnymi i ekonomizerem z podłużnym żeberkiem w układzie naprzemiennym, żywotność jest 3-4 razy większa w innych warunkach.
Boczna klapa spalinowa chroni część kolankową.
2. Zmniejszone gromadzenie się kurzu
Popiół tworzy się na tylnej i nawietrznej rurze, łatwo jest szorować rurę przez jej rozłożenie, a mniej pyłu gromadzi się na tylnej stronie. Jeśli chodzi o ułożenie rur w kolejności, ze względu na to, że przepływ powietrza nie jest łatwy do spłukiwania z tyłu rury, w układzie rur gromadzi się więcej popiołu niż w niewłaściwej kolumnie.
Płetwa typu h jest zgrzewana z obu stron rury, która nie gromadzi popiołu, natomiast strumień powietrza płynie prosto, kierunek przepływu powietrza nie zmienia się, a na żebrze nie gromadzi się popiół.
Pośrodku żebra typu H pozostawia się szczelinę 4–10, która może kierować przepływem powietrza w celu zamiatania żebra rury w celu gromadzenia kurzu.
Ponieważ kąt spirali żebra kieruje kierunkiem przepływu, gromadzenie się popiołu w rurze żebra jest poważniejsze, a ekonomizer, który nie tworzy luźnego popiołu, nie może być używany. , podczas gdy spiralna płetwa jest poważna.
Podłużna rura żebra jest utworzona przez przepływ powietrza wzdłuż żebra, gdy żebro jest zgrzewane na powierzchni i z tyłu nagromadzonego popiołu. Niektóre obszary są podatne na gromadzenie się kurzu.
Najlepszy efekt nadmuchu zapewnia płetwa w kształcie litery H, która po obu stronach tworzy prosty kanał.
3. Kompaktowa przestrzeń i niski koszt
Zestaw rur jest bardzo zwarty i dobrze zmniejsza wysokość dymu ogonowego.
Całkowita waga jest znacznie zmniejszona, a obciążenie układu zawieszenia jest zmniejszone.
Zmniejsz koszt ekonomizera i zintegrowanego kotła.
4. Zmniejszyć boczny opór dymu
Zredukuj koszty operacyjne i inwestycyjne wentylatora indukowanego.
5. Zmniejsz liczbę połączeń spawanych i popraw niezawodność.


Energooszczędna rura żeberkowa kotła do ekonomizera wymiennika ciepła elektrowni 1


Parametr


Średni powietrze, spaliny, olej termalny, woda, solanka, czynnik chłodniczy itp.
Temperatura standardowy wymiennik ciepła do 560 ° C przy zastosowaniu specjalnych materiałów może być wyższy
Materiały rurowe stal węglowa, stal nierdzewna, stop lub materiały specjalne
Materiały żeber stal węglowa, stal nierdzewna, metale nieżelazne, stopy lub materiały specjalne
Izolacja termiczna i obróbka powierzchni zgodnie ze specyfikacją klientów
