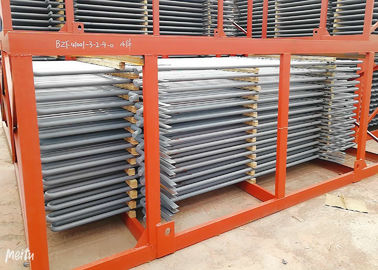

Elementy grzewcze wężownicy przegrzewacza z płytą stalową do kotłów proszkowych

Ogólnie rzecz biorąc, para ogrzewana w przegrzewaczu wysokociśnieniowym nazywana jest parą przegrzaną, para ogrzewana przez przegrzewacz nazywana jest parą przegrzaną.Parametr pary przegrzanej związany jest z ekonomią obiegu termicznego.Ogólnie ciśnienie pary przegrzanej wynosi około jednej piątej ciśnienia pary przegrzanej, a temperatura pierwszej pary jest prawie taka sama jak drugiej.Na przykład w naszym kraju dla kotła o mocy 125MW, 400t/h, parametr pary przegrzanej wynosi 133,7Mpa i 555 stopni;ciśnienie wlotowe i wylotowe pary podgrzanej wynosi 2,5/2,35 MPa, ich temperatura również wynosi 555 stopni.Dla kotłów o mocy 200MW, 670t/h, parametr pary przegrzanej wynosi 13,7MPa, 540 stopni;ciśnienie wlotowe i wylotowe wynosi 2,7/2,5 MPa, a temperatura wynosi również 540 stopni.W przypadku kotłów obiegowych z regulacją ciśnienia podkrytycznego o mocy 300 MW, 600 MW, parametr pary przegrzanej wynosi 18,27 MPa, 540 stopni;ciśnienie wlotowe i wylotowe wynosi 3,83/3,63 MPa, temperatura również wynosi 540 stopni.Zastosowanie systemu dogrzewania parą może zwiększyć ekonomię cieplną elektrowni o 4-5%.W naszym kraju wszystkie jednostki o mocy powyżej 125MW stosują jednorazowy średni system grzewczy, a za granicą dwukrotne środkowe systemy grzewcze stosowane są dla niektórych jednostek o wyższych parametrach.

Funkcje i charakterystyki przegrzewaczy i przegrzewaczy

funkcje przegrzewaczy i dogrzewaczy:

Przegrzewacze i przegrzewacze są ważnymi częściami powierzchni grzewczych, służącymi do podwyższenia temperatury pary, mającej na celu poprawę entalpii pary i dalsze zwiększenie wydajności cyrkulacji cieplnej w elektrowni.

Przegrzewacze pracują w celu podgrzania pary nasyconej do pary przegrzanej o określonej temperaturze.Gdy zmieniają się obciążenia kotła lub inne warunki pracy, należy upewnić się, że temperatura pary przegrzanej jest normalna i mieści się w dopuszczalnym zakresie zmian temperatury.

Z obiegu cieplnego w elektrowni pierwotne parametry ciśnienia i temperatury są wyższe, sprawność cieplna obiegu jest lepsza lub wilgotność pary tylnej turbiny parowej jest zbyt wysoka, wpływając na jej bezpieczeństwo.Podczas gdy temperatura pary z przegrzewacza jest ograniczona przez materiały metalowe, obecnie, ze względu na ograniczenie materiałów metalowych, temperatura przegrzania większości kotłów elektrowni nadal mieści się w zakresie 540-555 stopni, a w celu uniknięcia zawilgocenia parowej łopatki turbiny parowej tył zbyt duży, dlatego zastosowano środkowy system dogrzewania.

Funkcje przegrzewaczy polegają na podgrzaniu spalin z cylindra wysokociśnieniowego turbiny parowej do temperatury podgrzania, która jest zbliżona lub równa temperaturze przegrzania, a następnie przesłanie ich do cylindra średniego ciśnienia i niskiego ciśnienia w celu rozszerzenia i pracy w celu zwiększenia suchości turbiny parowej tylny.Zwykle ciśnienie pary przegrzanej jest jedną piątą ciśnienia pary przegrzanej.Zastosowanie systemu dogrzewania może zwiększyć sprawność cieplną elektrowni o 4-5%.

Do tej pory w naszym kraju jednostki o mocy powyżej 125mw stosują jednorazowy system średniego dogrzewania.Podwójne dogrzewanie może ponownie zwiększyć sprawność cieplną obiegu o 2%, ale system jest bardzo skomplikowany, nie jest stosowany dla jednostek krajowych, ale jest powszechny w przypadku dużych kotłów za granicą.

Zasada

• Zasada działania przegrzewacza jest podobna jak w przypadku rur parowych kotła.

• Gorące gazy o wysokiej temperaturze omijają rury przegrzewacza i podnoszą temperaturę pary, której wielkość zależy od temperatury gazu wychodzącego z przegrzewacza i prędkości gazu.

Podanie

zastosowanie do ogrzewania pary nasyconej, temperatura pary może wynosić do 900 stopni C.

Zwiększenie wydajności przegrzewacza w celu zwiększenia wytwarzania energii

Prześlij nam wymagane dane techniczne, takie jak wydajność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.

Różnice
