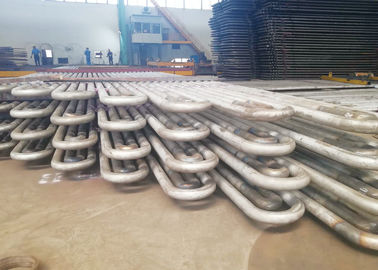

Części zamienne do kotłów przegrzewacza wysokotemperaturowego ze stali węglowej do kotłów CFB

Części zamienne do kotłów przegrzewacza wysokotemperaturowego ze stali węglowej do kotłów CFB

  • Części zamienne do kotłów przegrzewacza wysokotemperaturowego ze stali węglowej do kotłów CFB
  • Części zamienne do kotłów przegrzewacza wysokotemperaturowego ze stali węglowej do kotłów CFB
  • Części zamienne do kotłów przegrzewacza wysokotemperaturowego ze stali węglowej do kotłów CFB
  • Części zamienne do kotłów przegrzewacza wysokotemperaturowego ze stali węglowej do kotłów CFB
Części zamienne do kotłów przegrzewacza wysokotemperaturowego ze stali węglowej do kotłów CFB
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HD Boiler
Orzecznictwo: ASME, SGS, ISO9001
Numer modelu: Przegrzewacz i podgrzewacz
Zapłata:
Minimalne zamówienie: 1 zestaw
Szczegóły pakowania: Morze godne opakowania na eksport
Czas dostawy: 40 dni
Kontakt
Szczegółowy opis produktu
Materiał: Stal węglowa Imię: Rura przegrzewacza
Orzecznictwo: ISO, SGS, ASME, EN Paliwo kotła: Opalany węglem
High Light:

przegrzewacz w kotle

,

dogrzewacz w elektrowni



Części zamienne do kotłów przegrzewacza wysokotemperaturowego ze stali węglowej do kotłów CFB







Opis

Ogólnie rzecz biorąc, para ogrzewana w przegrzewaczu wysokociśnieniowym nazywana jest parą przegrzaną, para ogrzewana przez podgrzewacz nazywana jest parą przegrzaną.Parametr pary przegrzanej wiąże się z ekonomiką cyrkulacji termicznej.Ogólnie ciśnienie pary przegrzanej wynosi około jednej piątej ciśnienia pary przegrzanej, a temperatura tej pierwszej jest prawie taka sama jak tej drugiej.Na przykład w naszym kraju dla kotła o mocy 125 MW, 400 t / h parametr parametr dla pary przegrzanej wynosi 133,7 MPa i 555 stopni;ciśnienie wlotowe i wylotowe przegrzanej pary wynosi 2,5 / 2,35 MPa, ich temperatura również wynosi 555 stopni.Dla kotłów o mocy 200 MW, 670 t / h parametr pary przegrzanej wynosi 13,7 MPa, 540 stopni;ciśnienie wlotowe i wylotowe wynosi 2,7 / 2,5Mpa, a temperatura wynosi również 540 stopni.Dla kotłów cyrkulacyjnych z regulacją ciśnienia podkrytycznego o mocy 300 MW, 600 MW parametr pary przegrzanej wynosi 18,27 MPa, 540 stopni;ciśnienie wlotowe i wylotowe wynosi 3,83 / 3,63 MPa, temperatura również wynosi 540 stopni.Zastosowanie systemu dogrzewu parowego może zwiększyć ekonomiczność cieplną elektrowni o 4-5%.W naszym kraju wszystkie jednostki o mocy powyżej 125MW stosują jednorazowy średni system dogrzewania, a za granicą dwa razy średnie systemy dogrzewania dla niektórych jednostek o wyższych parametrach.

Części zamienne do kotłów przegrzewacza wysokotemperaturowego ze stali węglowej do kotłów CFB 0



W nowoczesnych kotłach zużycie ciepła przez przegrzewacze i dogrzewacze stanowi ponad połowę całkowitego pochłaniania ciepła przez płyn roboczy, stąd też powierzchnie grzewcze przegrzewaczy i dogrzewaczy mają duży udział w całkowitych powierzchniach grzewczych kotłów i należy je umieścić w miejscach, gdzie temperatura dymu jest wyższa, warunki pracy są najgorsze spośród wszystkich powierzchni grzewczych. temperatura ścianki rury powierzchni grzewczych jest zbliżona do max.dopuszczalna temperatura stali, więc rozsądne rozmieszczenie i konstrukcja przegrzewaczy i dogrzewaczy mają tak duże znaczenie dla ekonomiczności i niezawodności pracy kotła.Przy ich projektowaniu, mając na względzie zapewnienie bezpieczeństwa i niezawodności przegrzewacza i dogrzewacza, bardzo istotne jest jak najlepsze oszczędzanie zużycia metalu, zwłaszcza w zakresie zużycia stali stopowej.



W przypadku kotłów w dużych elektrowniach przegrzewacze i dogrzewacze są niezbędnymi częściami, w dużym stopniu wpływają na bezpieczeństwo i ekonomiczność kotłów.Przegrzewacze to powierzchnie grzewcze, które podgrzewają główną parę od temperatury zasadzonej do znamionowej temperatury przegrzania, a przegrzewacze to powierzchnie grzewcze, które ogrzewają wydech z cylindra wysokociśnieniowego turbiny parowej do określonej temperatury. zmieniają się gatunki węgla, należy je tak wyregulować, aby temperatura wylotowa była na znamionowym poziomie -10- + 5 stopni.



W przypadku dużych kotłów w elektrowniach przegrzewacze i dogrzewacze mają duży udział w całkowitej powierzchni grzewczej, należy je umieszczać w miejscach, w których występuje dym o wyższej temperaturze.Dla poprawienia sprawności cyrkulacji cieplnej w elektrowniach konieczne jest stopniowe poprawianie pierwotnych parametrów pary, wzrost ciśnienia pary wymaga odpowiedniego wzrostu temperatury pary przegrzanej lub wilgotność wielostopniowego spustu turbiny parowej będzie zbyt wysoka, co wpłynie na jego bezpieczeństwo.Zatem para przepływająca przez przegrzewacze i dogrzewacze jest parą wysokotemperaturową, ich wydajność wymiany ciepła jest dość zła, co determinuje, że temperatury ścian rur przegrzewaczy i dogrzewaczy są wysokie.





Funkcje i charakterystyka przegrzewaczy i przegrzewaczy



funkcje przegrzewaczy i przegrzewaczy:



Przegrzewacze i dogrzewacze są ważnymi częściami powierzchni grzewczych, używanymi do podwyższania temperatury pary, mającej na celu poprawę entalpii pary i dalsze zwiększenie sprawności cyrkulacji cieplnej w elektrowni.



Przegrzewacze pracują w celu podgrzania pary nasyconej do pary przegrzanej o określonej temperaturze.Gdy zmieniają się obciążenia kotła lub inne warunki pracy, należy upewnić się, że temperatura przegrzanej pary jest normalna i mieści się w dopuszczalnym zakresie wahań temperatury.



Z obiegu cieplnego w elektrowni wynika, że ​​pierwotne parametry ciśnienia i temperatury są wyższe, sprawność cieplna cyrkulacji jest lepsza lub zbyt duża wilgotność pary tylnej turbiny parowej wpływa na jej bezpieczeństwo.Podczas gdy temperatura pary superheer jest ograniczona materiałami metalowymi, obecnie, ze względu na ograniczenie materiałów metalowych, temperatura przegrzania dla większości kotłów elektrowni nadal mieści się w zakresie 540-555 stopni i aby uniknąć zawilgocenia łopatki turbiny parowej. tył zbyt duży, dlatego zastosowano środkowy system dogrzewania.



Zadaniem nagrzewnic jest podgrzewanie wylotu cylindra wysokociśnieniowego turbiny parowej do temperatury przegrzania, która jest zbliżona lub równa temperaturze przegrzanej, a następnie przesyłanie ich do cylindra średniego ciśnienia i niskiego ciśnienia w celu rozprężenia i pracy w celu zwiększenia suchości blasku turbiny parowej. tylny.Zwykle ciśnienie pary przegrzanej stanowi jedną piątą ciśnienia pary przegrzanej.Zastosowanie systemu dogrzewania może zwiększyć sprawność cieplną elektrowni o 4-5%.



Do tej pory w naszym kraju jednostki o mocy powyżej 125mW stosują jednorazowy środkowy system dogrzewania.Podwójne dogrzewanie może ponownie zwiększyć sprawność cieplną cyrkulacji o 2%, ale system jest bardzo skomplikowany, nie jest stosowany w jednostkach krajowych, ale jest powszechny w przypadku dużych kotłów za granicą.





Części zamienne do kotłów przegrzewacza wysokotemperaturowego ze stali węglowej do kotłów CFB 1



Zasada



• Zasada działania przegrzewacza jest podobna do działania rur kotła wytwarzających parę.

• Gorące gazy w wysokiej temperaturze omiatają rury przegrzewacza i podnoszą temperaturę pary, której wielkość zależy od temperatury gazu wylotowego opuszczającego przegrzewacz i prędkości gazu.

Części zamienne do kotłów przegrzewacza wysokotemperaturowego ze stali węglowej do kotłów CFB 2Części zamienne do kotłów przegrzewacza wysokotemperaturowego ze stali węglowej do kotłów CFB 3

Podanie



używać do ogrzewania pary nasyconej, temperatura pary może wynosić do 900 stopni C.

Zwiększenie wydajności przegrzewacza w celu zwiększenia wytwarzania energii



Prześlij nam wymagane dane techniczne, takie jak wydajność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.



Różnice



Rodzaj Zalety Niedogodności Metoda wspomagająca
Typ zawieszany 1.Potwierdzone wsparcie strukturalne 1. Zablokowanie przepływu przez skroploną parę. 2. Wymaga powolnego ponownego uruchomienia, aby usunąć wodę gromadzącą się na dnie. obsługiwane z góry
Odwrócony typ 1. prawidłowe odprowadzanie skroplonej pary 1. Brak sztywności strukturalnej, szczególnie przy przepływie gazu z dużą prędkością Obsługiwane od dołu
Typ poziomy

1. Właściwy drenaż

2. Dobra sztywność konstrukcji.

1. Nie widzą płomienia bezpośrednio, więc pochodzą głównie z typu konwekcyjnego Zwykle podparta w pionowych kanałach gazowych równoległych do głównego pieca.
