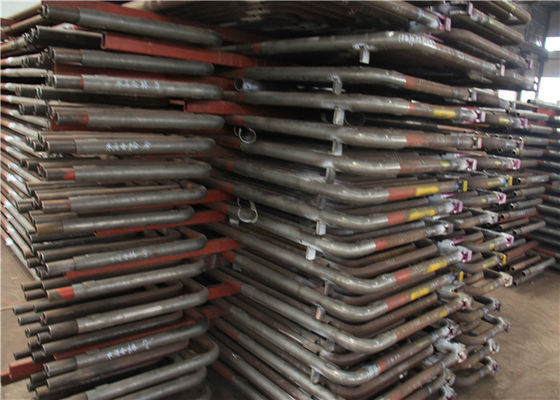

Wysokociśnieniowa serpentynowa rura przegrzewacza do systemu odzyskiwania ciepła
Szczegóły produktu
| Rodzaj: | Naturalne krążenie | Struktura: | Rurka wodna |
|---|---|---|---|
| Nacisk: | Wysokie ciśnienie | Wynik: | Parowy |
| waga: | Dostosowane | Paliwo: | Marnować ciepło |
| Podkreślić |
Rura przegrzewacza wysokiego ciśnienia,rura przegrzewacza serpentynowego,rura przegrzewacza serpentynowego |
||
Opis produktu
ASME Power Plant Boiler Boiler Tube Coils Hot Selling części zamienne do kotłów
Produkt Wprowadzenie cewki przegrzewacza
Przegrzanie podnosi ogólną sprawność, jak również zapobiega zbyt dużej kondensacji w ostatnich stopniach turbiny, co zapobiega erozji łopatek.
Ciepło gazów spalinowych z pieca jest wykorzystywane do usuwania wilgoci z pary i jej przegrzewania.
Super-grzejniki mają zwykle kilka obwodów rurowych połączonych równolegle z jednym lub większą liczbą kolanek powrotnych, połączonych między kolektorami.
Ciepło z gorących gazów do pary w podgrzewaczu pomocniczym jest przekazywane w wysokich temperaturach.
Dlatego część pierwotna przegrzewacza jest umieszczona w przeciwprądzie, a sekcja wtórna w przepływie równoległym, aby zmniejszyć naprężenie temperaturowe ściany rury.
Zasadacewki przegrzewacza
Zasada działania przegrzewacza jest podobna do parowania rur kotła.
Gorące gazy w wysokiej temperaturze omiatają rury przegrzewacza i podnoszą temperaturę pary, której wielkość zależy od temperatury gazu wylotowego opuszczającego przegrzewacz i prędkości gazu.
używać do ogrzewania pary nasyconej, temperatura pary może wynosić do 900 stopni C.
Zwiększenie wydajności przegrzewacza w celu zwiększenia wytwarzania energii
Prześlij nam wymagane dane techniczne, takie jak wydajność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.
Charakterystykacewki przegrzewacza
- Spalanie węglem spalin o wysokiej temperaturze uwalnianych przez wejście spalin do kotła odzysknicowego, a następnie przez przegrzewacz, parownik i ekonomizer, a na koniec przez komin odprowadzany do atmosfery, temperatura spalin wynosi 150 ~ 180 ℃, temperatura spalin od wysokiej temperatury do wydzielania ciepła przez temperaturę spalin służy do zamiany wody w parę.
- Woda zasilająca kocioł najpierw wpływa do ekonomizera, w którym pobiera ciepło i nagrzewa się do temperatury nasycenia nieco poniżej ciśnienia w walczaku i wpływa do walczaka.
- Po zmieszaniu wody wchodzącej do bębna z nasyconą wodą w bębnie, trafia ona do parownika wzdłuż rury spustowej poniżej bębna, aby pochłonąć ciepło i rozpocząć wytwarzanie pary.Zwykle tylko część wody zamienia się w parę, więc w parowniku przepływa mieszanina sody.
- Mieszanina pary i wody opuszcza parownik i wpływa do górnej beczki i jest oddzielana przez urządzenie do oddzielania pary i wody.Woda wpada do wewnętrznej przestrzeni beczki garnkowej i wpływa do strefy opadowej, aby nadal pochłaniać ciepło i wytwarzać parę, podczas gdy para wchodzi do przegrzewacza z górnej części beczki garnka i pochłania ciepło, aby przekształcić parę nasyconą w parę przegrzaną.
- Zgodnie z trzema etapami procesu wytwarzania pary odpowiadającymi trzem powierzchniom grzewczym, a mianowicie ekonomizerowi, parownikowi i przegrzewaczowi, jeśli nie jest potrzebna para przegrzana, potrzebna jest tylko para nasycona, przegrzewacz nie może być zainstalowany.
- W przypadku pary do ponownego podgrzewania można dodać podgrzewacz.
Parametry cewki przegrzewacza
| Wydajność linii do produkcji cementu t / d | 1000 | 2500 | 5000 | dziesięć tysięcy | |
| Przepływ wlotowy kotła Nm3 / h | Piec (przód) | 60000 | 88000 | 243000 | 472000 |
| Piec (ogon) | 76000 | 170000 | 328000 | 612000 | |
| Temperatura gazu na wlocie do kotła ℃ | Piec (przód) | 370 | 360 | 380 | 390 |
| Piec (ogon) | 360 | 320 ~ 360 | 330 | 330 | |
| Znamionowe parowanie t / h | Piec (przód) | 5.8 | 7.25 | 24 | 50 |
| Piec (ogon) | 7.5 | 10 ~ 15,8 | 20 ~ 24,6 | 35.5 | |
| Znamionowe ciśnienie pary Mpa | Piec (przód) | 1.25 | 1.25 | 1.25 | 1.25 |
| Piec (ogon) | 1.25 | 1.25 | 1.25 | 1.25 | |
| Znamionowa temperatura pary ℃ | Piec (przód) | 340 | 330 | 350 | 360 |
| Piec (ogon) | 340 | 300 ~ 340 | 310 | 310 | |
| Konstrukcja kotła | Piec (przód) | Pionowy | Pionowy | Pionowy | Pionowy |
| Piec (ogon) | Pionowy | Pionowo i poziomo | Pionowo i poziomo | Pionowy | |
profil firmy
Jakość naszych produktów zapewnia zaawansowane, doskonałe zaplecze i sprzęt produkcyjny.Wprowadziliśmy 400 zestawów zaawansowanego sprzętu do przetwarzania i kontroli, w tym maszyny do cięcia plazmowego, sprzętu wiertniczego NC, systemu automatycznego spawania, sprzętu spawalniczego, systemu wykrywania obrazu w czasie rzeczywistym itp., Które z powodzeniem zapewniają doskonałą jakość naszych produktów.
