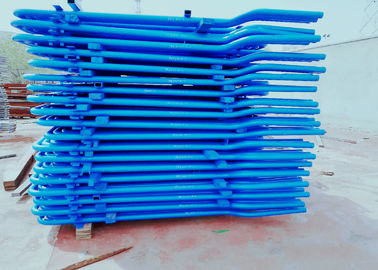

Cewka przegrzewacza pary o redukcji 16,7 MPa ze stali żaroodpornej

Opis

streszczenie

Dla kotła elektrociepłowni jest to kluczowy sposób na zwiększenie ekonomiki cieplnej elektrociepłowni poprzez poprawę parametrów pary przegrzanej.Wzrost parametrów pary przegrzanej jest ograniczony materiałami metalowymi.Konstrukcja przegrzewaczy musi zapewniać, aby temperatura zewnętrznej ścianki rur powierzchni grzejnych była niższa od dopuszczalnej temperatury odporności na utlenianie stali, a jednocześnie zapewniać jej wytrzymałość mechaniczną.wraz z rozwojem materiałów metalowych stosowanych w kotłach, kotły elektroenergetyczne w naszym kraju mają już ogólnie wysokie ciśnienie, wysoką temperaturę (9,8 MPa, 540 stopni) i parametry superwysokiego ciśnienia (13,7 MPa, 540 i 555 stopni) oraz wykształciły ciśnienie podkrytyczne parametry (16,7 MPa, 540 i 555 stopni).Obecnie wiele kotłów stosuje parametry nadkrytyczne ciśnienia (24,5 MPa, 540-570 stopni), a nawet bardzo niewiele jednostek stosuje wyższe parametry ciśnienia i temperatury.

Wraz ze wzrostem ciśnienia pary, w celu obniżenia wilgotności parowej ogona turbiny parowej, a także dalszej poprawy ekonomiki cieplnej elektrowni, układ średniego dogrzewania znajduje szerokie zastosowanie w elektrowniach o wysokich parametrach, np. przesyłanie spalin o wysokim ciśnieniu cylinder w turbinie parowej z powrotem do ponownego podgrzania w kotle do wysokiej temperatury, a następnie ponowne przesłanie ich z powrotem do cylindra średniociśnieniowego i niskociśnieniowego turbiny parowej, rozprężając się i pracując.Element do ponownego nagrzewania nazywa się nagrzewnicą.

Detale

• Przegrzanie podnosi ogólną sprawność, a także zapobiega nadmiernej kondensacji na ostatnich stopniach turbiny, co pozwala uniknąć erozji łopatek.

• Ciepło spalin z pieca jest wykorzystywane do usuwania wilgoci z pary i do przegrzania pary.

• Przegrzewacze mają zwykle kilka obwodów lampowych połączonych równolegle z jednym lub większą liczbą kolanek powrotnych, połączonych między głowicami.

• Ciepło z gorących gazów do pary w przegrzewaczu przenoszone jest w wysokich temperaturach.

• W związku z tym pierwotna sekcja przegrzewacza jest umieszczona w przeciwprądzie, a wtórna w równoległym przepływie, aby zmniejszyć naprężenia temperaturowe ścianki rury.

Zasada

• Zasada działania przegrzewacza jest podobna jak w przypadku rur parowych kotła.

• Gorące gazy o wysokiej temperaturze omijają rury przegrzewacza i podnoszą temperaturę pary, której wielkość zależy od temperatury gazu wychodzącego z przegrzewacza i prędkości gazu.

Podanie

zastosowanie do ogrzewania pary nasyconej, temperatura pary może wynosić do 900 stopni C.

Zwiększenie wydajności przegrzewacza w celu zwiększenia wytwarzania energii

Prześlij nam wymagane dane techniczne, takie jak wydajność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.
