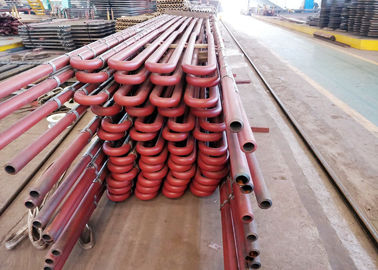

Malowany poziomy przegrzewacz i podgrzewacz ze stali nierdzewnej odwrócony

Opis przegrzewacza kotła i nagrzewnicy

Dla kotła elektrociepłowni jest to kluczowy sposób na zwiększenie ekonomiki cieplnej elektrociepłowni poprzez poprawę parametrów pary przegrzanej.Wzrost parametrów pary przegrzanej jest ograniczony materiałami metalowymi.Konstrukcja przegrzewaczy musi zapewniać, aby temperatura zewnętrznej ścianki rur powierzchni grzejnych była niższa od dopuszczalnej temperatury odporności na utlenianie stali, a jednocześnie zapewniać jej wytrzymałość mechaniczną.wraz z rozwojem materiałów metalowych stosowanych w kotłach, kotły elektroenergetyczne w naszym kraju mają już ogólnie wysokie ciśnienie, wysoką temperaturę (9,8 MPa, 540 stopni) i parametry superwysokiego ciśnienia (13,7 MPa, 540 i 555 stopni) oraz wykształciły ciśnienie podkrytyczne parametry (16,7 MPa, 540 i 555 stopni).Obecnie wiele kotłów stosuje parametry nadkrytyczne ciśnienia (24,5 MPa, 540-570 stopni), a nawet bardzo niewiele jednostek stosuje wyższe parametry ciśnienia i temperatury.

Szczegóły dotyczące przegrzewacza kotła i nagrzewnicy

W nowoczesnych kotłach pochłanianie ciepła przez przegrzewacze i dogrzewacze wynosi ponad połowę całkowitego pochłaniania ciepła przez płyn roboczy, stąd powierzchnie grzewcze przegrzewaczy i dogrzewaczy stanowią duży udział w całkowitych powierzchniach grzewczych kotłów i muszą być umieszczone w miejscach, gdzie temperatura dymu jest wyższa, warunki pracy są najgorsze spośród wszystkich powierzchni grzewczych. Temperatura ścianek rur powierzchni grzewczych jest zbliżona do max.dopuszczalna temperatura stali, więc rozsądne rozmieszczenie i konstrukcja przegrzewaczy i przegrzewaczy mają tak duże znaczenie dla oszczędności i niezawodności działania kotła.Jeśli chodzi o ich konstrukcję, to ze względu na zapewnienie bezpieczeństwa i niezawodności przegrzewacza i przegrzewacza konieczne jest jak najlepsze ograniczenie zużycia metalu, zwłaszcza stali stopowej.

Dla kotłów w dużych elektrowniach przegrzewacze i przegrzewacze są niezbędnymi częściami, które w dużej mierze wpłynęły na bezpieczeństwo i ekonomiczność kotłów.Przegrzewacze to powierzchnie grzejne, które nagrzewają główną parę od temperatury podgrzania do temperatury znamionowej przegrzania, a przegrzewacze to powierzchnie grzejne, które nagrzewają do określonej temperatury wylot z cylindra wysokociśnieniowego turbiny parowej. zmieniają się rodzaje węgla, należy je dostosować, aby zapewnić temperaturę wylotową na poziomie znamionowym -10-+5 stopni.

W przypadku dużych kotłów w elektrowniach przegrzewacze i dogrzewacze stanowią dużą część całkowitej powierzchni grzewczej, należy je rozmieścić w miejscach, w których dym ma wyższą temperaturę.Aby poprawić sprawność obiegu cieplnego w elektrowniach, konieczne jest stopniowe poprawianie pierwotnych parametrów pary, wzrost ciśnienia pary wymaga odpowiedniego wzrostu temperatury pary przegrzanej, lub wilgotność spalin wielkostopniowych turbiny parowej zbyt wysoki, co wpłynie na jego bezpieczeństwo.Zatem para przepływająca przez przegrzewacze i przegrzewacze jest parą wysokotemperaturową, ich wydajność wymiany ciepła jest dość zła, co determinuje, że temperatury ścianek przegrzewaczy i przegrzewaczy są wysokie.

Zasada działania przegrzewacza kotła i nagrzewnicy

• Zasada działania przegrzewacza jest podobna jak w przypadku rur parowych kotła.

• Gorące gazy o wysokiej temperaturze omijają rury przegrzewacza i podnoszą temperaturę pary, której wielkość zależy od temperatury gazu wychodzącego z przegrzewacza i prędkości gazu.

Zastosowanie przegrzewacza i dogrzewacza kotła boiler

zastosowanie do ogrzewania pary nasyconej, temperatura pary może wynosić do 900 stopni C.

Zwiększenie wydajności przegrzewacza w celu zwiększenia wytwarzania energii

Prześlij nam wymagane dane techniczne, takie jak wydajność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.

Różnice przegrzewacza kotła i dogrzewacza
