Przyjazny dla środowiska kocioł ze spalaniem ze złożem fluidalnym z poziomym obiegiem Łatwa obsługa

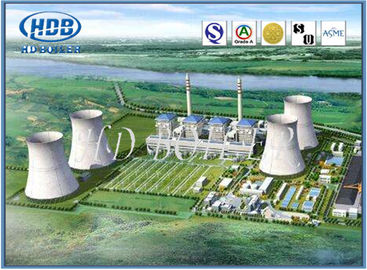

Ekologiczne poziome wysokociśnieniowe kotły CFB dla elektrowni

1. co to jest kocioł CFB?

• Kocioł z cyrkulacyjnym złożem fluidalnym przyjmuje technologię czystego spalania węgla o najwyższym stopniu uprzemysłowienia.
• Kocioł ze złożem fluidalnym cyrkulacyjnym przyjmuje spalanie fluidalne.
• Jego główna konstrukcja składa się z komory spalania (strefa fazy gęstej i strefa fazy rozrzedzonej) oraz pieca recyklingowego (w tym wysokotemperaturowego separatora gaz-ciało stałe i układu recyklingu).W porównaniu z technologią spalania w bąbelkowym łożu fluidalnym, największą różnicą jest to, że operacyjna prędkość wiatru jest wysoka, co wzmacnia niejednorodny proces reakcji spalania i odsiarczania.
• Moc kotła można zwiększyć do dużej mocy akceptowanej przez energetykę (600 MW lub więcej).
• Kocioł z cyrkulacyjnym złożem fluidalnym dobrze rozwiązał podstawowe problemy termologii, mechaniki, materiałów, rozszerzalności, zużycia i przegrzania itp. I stał się problemem inżynieryjnym.
• Zaawansowane technologie energetycznego wykorzystania niepalnych paliw stałych, takich jak skały płonne węglowe, łupki bitumiczne, odpady komunalne, szlam i inne odpady.

2. Co to jest fluidyzacja kotła CFB?

• Kiedy cząstki stałe w płynie przechodzą, wraz ze stopniowym wzrostem prędkości płynu, cząstki stałe zaczęły ćwiczyć, a tarcie między cząstkami stałymi staje się coraz większe, gdy prędkość osiąga określoną wartość, tarcie między cząstkami stałymi a ich grawitacja jest równa, każda cząstka może swobodnie się poruszać, wszystkie cząstki stałe wykazywały podobny stan przepływu zjawiska, zjawisko to nazywa się fluidyzacją.
• W przypadku cząstek stałych z fluidyzowaną cieczą i ciałem stałym, cząstki są równomiernie rozmieszczone w złożu, co nazywa się „luźną fluidyzacją”.
• W przypadku cząstek stałych fluidyzowanych w postaci gazu, gaz nie przepływa równomiernie przez złoże, cząstki stałe są dzielone na grupy w celu ruchu turbulentnego, pustka w złożu zmienia się wraz z położeniem i czasem, fluidyzację tę nazywa się fluidyzacją „klastrową”.
• Kocioł fluidalny cyrkulacyjny należy do fluidyzacji typu „klastrowego”.
• Cząstki stałe (materiał złoża), płyn (powietrze fluidyzacyjne) i sprzęt do zakończenia procesu fluidyzacji nazywane są złożami fluidalnymi.

3. Jaka jest konstrukcja kotła CFB?

• Kocioł przyjmuje pojedynczy bęben i tryb naturalnej cyrkulacji.Ogólnie jest podzielony na dwa wały, przód i ogon.Wał przedni jest główną konstrukcją zawieszenia i jest otoczony membranową ścianą wodną.Od dołu do góry, kolejność obejmuje pierwotną komorę powietrza, strefę fazy gęstej i strefę fazy rozcieńczonej, a od góry do dołu, kominem końcowym jest przegrzewacz wysokotemperaturowy, przegrzewacz niskotemperaturowy, ekonomizer i podgrzewacz powietrza.Wał ogonowy przyjmuje konstrukcję nośną.Dwa wały połączone są pionowym separatorem cyklonowym, a dolna część separatora połączona jest z urządzeniem zwrotnym i schładzaczem popiołu.Wewnątrz komory spalania i separatora znajduje się wykładzina przeciwzużyciowa, ściana paleniska do układania rur przedniego szybu, zewnętrzna metalowa płyta ochronna, lekka ściana paleniska do szybu ogonowego, a cały ciężar kotła spoczywa na ośmiu stalowych słupach.
• Kocioł wykorzystuje zapłon pod łożem (olej lub gaz), spalanie etapowe, stosunek powietrza pierwotnego wynosi 50-60%, cyrkulacja popiołu lotnego jest niska, separacja popiołu i żużla w średniej temperaturze jest sucha, odpowiednio przez chłodzony wodą żużel ślimakowy odprowadzanie popiołu, schładzacz popiołu i odpylacz kubła na popiół.Piec jest kluczem do pełnego spalania paliwa.Do uzyskania szybkości fluidyzacji 3,5-4,5 m / s wykorzystuje się złoże turbulentne i zaprojektowano odpowiedni przekrój poprzeczny pieca.Cienka okładzina (cegła wysokoglinowa) jest układana na rurze ściany membrany pieca.Nawet gdy kocioł spala różne paliwa, sprawność spalania można utrzymać powyżej 98-99%.
• Temperatura spalin na wlocie do separatora wysokotemperaturowego wynosi około 800 C. Wewnętrzna średnica cyklonu jest mniejsza, a konstrukcja uproszczona.W cyklonie potrzebna jest tylko cienka wykładzina przeciwzużyciowa (cegła z azotku krzemu).Jego żywotność jest dłuższa.Szybkość obiegu wynosi około 10-20.
• System transportu popiołu w obiegu składa się głównie z rury powrotnej, urządzenia powrotnego, rury przelewowej i schładzacza popiołu.
• Proces regulacji systemu kontroli temperatury łóżka jest automatyczny.W całym zakresie obciążenia utrzymywana jest stała wartość temperatury złoża fazy gęstej pomiędzy 850 a 950 C, co jest optymalną temperaturą odsiarczania.Gdy sterowanie automatyczne nie jest uruchomione, stałą temperaturę stołu można utrzymywać ręcznie.
• Ochrona środowiska i oszczędność energii to najważniejsze względy w długofalowym rozwoju różnych krajów.Na tej podstawie opracowano kotły z cyrkulacyjnym złożem fluidalnym.Ich wysoka niezawodność, wysoka stabilność, wysoki stopień wykorzystania, najlepsze właściwości w zakresie ochrony środowiska i szerokie możliwości dostosowania się do paliwa, szczególnie w przypadku paliw gorszej jakości, przyciągają coraz więcej uwagi i są w pełni dostosowane do warunków krajowych i zalet rozwojowych Chin.

4. jakie są zalety kotła CFB?

Największa elastyczność paliwowa
• Najlepsze kompleksowe rozwiązanie dla paliw o wysokiej wilgotności.
• Zdolność do spalania paliw zawierających średnie ilości alkaliów.
• Sprawny w spalaniu paliw o zawartości wilgoci od skrajnie niskich do ekstremalnie wysokiej klasy.

Wyższe wydajności
• Najniższy nadmiar tlenu wymagany do całkowitego spalania.
• Najniższy niespalony węgiel.

Najwyższe dopuszczalne wyniki
• Najwyższe ciśnienie.
• Najwyższa temperatura.
• Przepływ pary (do 1 000 000 PPH).

5. Niektóre parametry

6. dlaczego warto wybrać kocioł CFB?

• 1100 pracowników, 400 000 ㎡ ze środkami trwałymi w wysokości 110 000 000 USD, 34 lata doświadczenia, certyfikaty ISO9001, SO3834, EN12952, 150 km drogi ekspresowej do Szanghaju,60-kilometrowa droga krajowa do Suzhou lub Wuxi, w ten sposób utrzymujemy najwyższą jakość i konkurencyjne oferty dla cenionych klientów na całym świecie.
• Nasze główne produkty obejmują Kocioł komunalny, kocioł HRSG, opalany węglem, opalany olejem (gazem), węglowo-wodnym szlamem i odpadami kotły parowe / gorącej wody, kotły organiczne na nośniki ciepła itp. Oraz części zamienne do kotłów (ekonomizer, żebrowany) rura, głowica, bęben parowy, przegrzewacz, panel ścienny wodny, podgrzewacz powietrza, separator cyklonowy itp., które są szeroko stosowane w wytwarzaniu energii, zaopatrzeniu w ciepło, inżynierii chemicznej, tekstyliach, żywności, papierze, budownictwie drogowym, tworzywach sztucznych, gumie i drewnie branże pracy.
