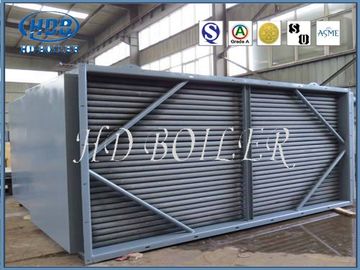

Podgrzewacz powietrza kotła ze stali węglowej do wymiany ciepła dla elektrowni przemysłowej

Podgrzewacz powietrza to rodzaj urządzenia, które może poprawić wydajność wymiany ciepła kotła i zmniejszyć zużycie energii.Zadaniem podgrzewacza powietrza jest podgrzanie spalin odprowadzanych z kanału spalinowego kotła i przekazanie ich do powietrza przed wejściem do kotła przez grzejnik, tak aby wstępnie podgrzać powietrze do określonej temperatury.

Podgrzewacz powietrza jest zwykle stosowany w kotłach węglowych w elektrowniach. Można go podzielić na typ rurowy i obrotowy.Typ obrotowy można dalej podzielić na typ obrotowy okapu wiatrowego i typ obrotowy z powierzchnią grzewczą. Elektrownie zwykle wykorzystują obrotowy podgrzewacz powietrza z powierzchnią grzewczą.Generalnie zastosowanie w kotłach jest dwukomorowe, trzykomorowe i czterokomorowe, z których czterokomorowy jest częściej stosowany w kotłach CFB.

1. Urządzenie podnoszące temperaturę powietrza przed doprowadzeniem do paleniska za pomocą ciepła ze spalin przechodzących przez komin.

2. Ciepło przenoszone ze spalinami wychodzącymi z ekonomizera jest dalej wykorzystywane do wstępnego podgrzania powietrza przed doprowadzeniem do komory spalania.
3. Wzrost temperatury powietrza o 20 stopni Celsjusza zwiększa sprawność kotła o 1%.
4. Jest niezbędnym wyposażeniem do dostarczania gorącego powietrza do suszenia węgla w układach pyłowych, aby ułatwić rozdrabnianie i satysfakcjonujące spalanie paliwa w palenisku.

Zasada działania

Na przykładzie obrotowego podgrzewacza powietrza zilustrowano zasadę działania podgrzewacza powietrza.Obrotowy podgrzewacz powietrza obraca się powoli, gdy działa.Dym wejdzie po stronie dymu podgrzewacza powietrza, a następnie zostanie wyprowadzony.Ciepło przenoszone w dymie będzie pochłaniane przez grzejnik w podgrzewaczu powietrza.Następnie podgrzewacz powietrza obraca się powoli, a grzejnik przesuwa się w stronę powietrza, wtedy ciepło zostanie oddane do powietrza przed wejściem do kotła.

Zastosowany w kotle podgrzewacz powietrza jest najczęściej trzykomorowy z systemem sygnalizacji pożaru, systemem regulacji prześwitu oraz systemem sterowania z przemiennikiem częstotliwości.Podgrzewacz powietrza jest szeroko stosowany w systemie kotłów spalinowych ze względu na jego wygodną obsługę, prostą obsługę i bezpieczną obsługę oraz może poprawić wydajność wymiany ciepła systemu kotłowego.

Orzecznictwo

Funkcje

Popraw i wymuszaj spalanie

Powietrze przez wymiennik ciepła dostaje się do paleniska, co przyspiesza proces suszenia, zapłonu i spalania paliwa, zapewnia stabilne spalanie w kotle oraz poprawia efektywność spalania.

2, poprawa wymiany ciepła

Ponieważ spalanie w palenisku zostało ulepszone i wzmocnione, a temperatura gorącego powietrza wchodzącego do paleniska została podwyższona, średni poziom temperatury w palenisku został również podwyższony, dzięki czemu można wzmocnić ciepło promieniowania w palenisku.

3, zmniejsz straty pieca, obniż temperaturę spalin i popraw sprawność cieplną kotła;

Dzięki stabilnemu spalaniu w piecu i zwiększonej radiacyjnej wymianie ciepła, chemiczne straty niepełnego spalania mogą być zmniejszone.Z drugiej strony podgrzewacz powietrza wykorzystuje ciepło odpadowe spalin do dalszego zmniejszenia strat spalin, poprawiając w ten sposób sprawność cieplną kotła.Z doświadczenia wynika, że ​​przy wzroście powietrza w podgrzewaczu o 1,5 stopnia temperaturę spalin można obniżyć o 1 stopień.Po zamontowaniu podgrzewacza powietrza w kotle, jeśli temperatura powietrza może zostać podniesiona przez ciepło odpadowe o 150-160 stopni, można obniżyć temperaturę spalin o 110-120 stopni i zwiększyć sprawność cieplną kotła o 7-7,5E%.Paliwo można zaoszczędzić o 11-12%.

4, gorące powietrze może być używane jako środek rozpraszający paliwo.

W przypadku kotłów warstwowych, jeśli występuje gorące powietrze, można stosować paliwa o większej zawartości wilgoci i popiołu.W przypadku kotłów elektrowni gorące powietrze jest ważnym środkiem transportu osuszacza i pyłu węglowego w systemie proszkowym.
