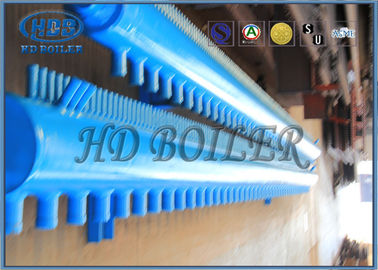

Elementy grzewcze Kolektory kotła w układzie poziomym Wysoka wydajność

SGS Standardowe przemysłowe kolektory rozgałęźne do kotłów poziomych o wysokiej wydajności

Wprowadzenie produktów

Kolektor kolektora kotła jest rodzajem rury do mieszania substancji roboczej kotła i zapewnienia równomiernego ogrzewania substancji roboczej. Ściana pieca przemysłowego kotła zwykle składa się z rzędów i rzędów rur (ściana wodna) razem, ale ogromna objętość kotła, skomplikowana konstrukcja, nie może zagwarantować, że cały czynnik roboczy w rurze o tej samej zdolności pochłaniania ciepła, różne części pochłaniania ciepła znacznie się różnią, zainstalować głowicę, aby każdy czynnik roboczy wewnątrz rury zbiegał się tutaj, redystrybucja do następnego poziomu w rurze, możemy zmniejszyć odchylenie termiczne, zoptymalizować ciepło czynnika roboczego, przepływ chłodzenia, kocioł, sprawność cieplną kotła; ponadto wielkość, ilość i układ rur w górnej, środkowej i dolnej części kotła są różne.

Montaż i spawanie połączeń rurowych

Ogólnie rzecz biorąc, na korpusie beczki głowicy znajdują się dwa rodzaje połączeń rurowych.Jednym z nich są złącza rurowe o dużej średnicy o średnicy większej niż 101,6 mm, takie jak złącza rurowe z otworami ręcznymi i gniazda otwierane w pobliżu pokrywy końca kolektora i złącza pierścieniowe. Drugie to złącza rurowe o małej średnicy i średnicy mniejszej niż 101,6 mm, który jest używany do spawania kombinowanego głowicy i ekranu rurowego ekonomizera, przegrzewacza i nagrzewnicy. Duża liczba blisko rozmieszczonych złączy rurowych o małej średnicy jest spawana na całej długości beczki głowicy, niektóre to krótkie złącza rurowe o długości mniejszej niż 300 mm, a niektóre to długie złącza rurowe o długości 300 ~ 1700 mm wygięte w określony kształt.

Detale​

• Ciśnienia i temperatury, które muszą wytrzymać głowice, zależą od elementu, z którym są połączone.Nagłówek podłączony do ekonomizera lub paneli ściennych wodnych podlega mniej surowym wymogom materiałowym niż nagłówek podłączony do przegrzewaczy lub podgrzewaczy.
• W zależności od temperatury i ciśnienia kolektorów, Vallourec dostarcza rury ze stali węglowej do wysokostopowych stali ferrytycznych, takich jak T/P91 lub T/P92, w rozmiarach od 88,9 mm do 406,4 mm.

Uwaga

Jeśli w kolektorach znajduje się słomkowy kapelusz, żelazo i inne różne rzeczy, gdy elektrownia pracuje, łatwo jest spowodować awarię kotła, taką jak wzmacniacz. Dlatego czystość kolektora musi być ściśle kontrolowana.

Kontrola jakości

1. Raport obliczeń wytrzymałościowych z informacjami o zastosowanych materiałach.
2. 100% raport NDT (kontrola nieniszcząca) blachy stalowej, rury i pręta spawalniczego.
3. 100% raport z kontroli rentgenowskiej (spaw): w celu zapewnienia jakości całego kotła.
4. Raport z testu hydraulicznego: zapewnij standardowe ciśnienie robocze i bezpieczeństwo.

informacje o firmie

• Hua Dong Boiler Co., Ltd. jest przedsiębiorstwem high-tech specjalizującym się w produkcji kotłów.
• Założona na początku lat osiemdziesiątych, posiada dwie bazy produkcyjne, firma ta obejmuje 400 000 ㎡ z aktywami trwałymi o wartości 110 000 000 USD.Zatrudnia 1100 pracowników, w tym 150 techników i 600 spawaczy kodowanych.
• Hua Dong posiada licencje na produkcję kotłów klasy A i zbiorników ciśnieniowych klasy A1 i A2 wydane przez chińską Generalną Administrację Nadzoru Jakości, Kontroli i Kwarantanny;posiada również znaczki "S" i "U" "NB" wydane przez Amerykańskie Stowarzyszenie Inżynierów Mechanicznych;tymczasem firma ta przeszła certyfikację systemu zarządzania jakością ISO9001, SO3834, EN12952.
