Niestandardowe panele ścienne wodne do użytku, ściana wodna w kotle SGS Standard
Szczegóły produktu
| Stan: | Nowy | Struktura: | Rurka ognia / wody |
|---|---|---|---|
| Paliwo: | Węgiel / gaz / węgiel / ciepło wodne | Rodzaj: | Oszczędzanie energii |
| uszczelka: | Pakiet żelaznej ramy | Materiał: | Stal węglowa / stal nierdzewna itp |
| Podkreślić |
panele ścienne do wody kotłowej,rury ścienne do wody kotłowej |
||
Opis produktu

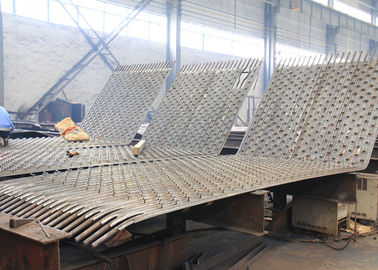

Niestandardowe panele ścienne wodne do użytku, ściana wodna w kotle SGS Standard
Opis produktu panelu ściennego
Panele ścienne wodne są stosowane we współczesnych kotłach w celu zmniejszenia strat ciepła ze względu na ich gazoszczelny charakter i zmniejszenia kosztów izolacji.Produkujemy panele ścienne wodne za pomocą automatycznych zgrzewarek do rur i dużych giętarek do paneli rurowych, aby uzyskać pożądany kształt paneli, które mogą mieć zgrzewane złącza zgrzewane do głowic.Dostarczamy panele ze zintegrowanymi otworami włazowymi w panelach.
Wprowadzenie produktu do panelu ściennego
Pełna nazwa „rury ściany wodnej”, starej „ściany wodnej”, zwanej również „rurą wznoszącą”. Zwykle układana pionowo na wewnętrznej ścianie pieca, służy głównie do pochłaniania promieniowania cieplnego emitowanego przez płomień i wysokotemperaturowe spaliny w palenisku. Jest głównym rodzajem wyparnej powierzchni grzewczej nowoczesnych kotłów i podstawowym elementem obiegu wodnego kotłów. Pełni funkcję chłodzenia i ochrony ściany paleniska.
Ściana wodna została pierwotnie zaprojektowana nie do ogrzewania, lecz do schładzania pieca przed wysokimi temperaturami, a później ze względu na dobrą funkcję wymiany ciepła stopniowo zastępowała walczak jako główną część grzewczą kotła.
Wyparna powierzchnia grzewcza umieszczona na wewnętrznej ścianie paleniska kotła i złożona z wielu równoległych rur, której zadaniem jest pochłanianie promieniowania cieplnego z płomienia wysokotemperaturowego lub spalin w komorze paleniska, wytwarzanie pary lub gorącej wody w rurze i obniż temperaturę ściany pieca, aby zabezpieczyć ścianę pieca W kotle o dużej pojemności temperatura płomienia w piecu jest bardzo wysoka, a intensywność promieniowania cieplnego jest bardzo duża. 40 do 50 procent lub więcej ciepła w kotle jest pochłaniana przez ścianę wodną. Z wyjątkiem kilku kotłów o małej mocy, nowoczesne kotły wodnorurowe wykorzystują ścianę chłodzącą wodę jako główną powierzchnię grzewczą wyparną.
Szczegóły produktu panelu ściennego
Panele wodne z kołkami zwykle układane pionowo na wewnętrznej ścianie pieca, służą głównie do pochłaniania promieniowania cieplnego emitowanego przez płomień i spaliny wysokotemperaturowe w palenisku. Jest to główny rodzaj parującej powierzchni grzewczej pieca. wszystkie rodzaje nowoczesnych kotłów oraz podstawowy element pętli cyrkulacji wody kotłowej. Ze względu zarówno na chłodzenie, jak i ochronę ściany paleniska, stąd nazwa.
Ściana wodna została pierwotnie zaprojektowana nie do ogrzewania, ale do chłodzenia pieca przed uszkodzeniami spowodowanymi wysoką temperaturą, a później, ze względu na dobrą funkcję wymiany ciepła, stopniowo zastępował walec parowy jako główną część grzewczą kotła.
Wyparna powierzchnia grzewcza, która jest położona na wewnętrznej ścianie komory kotła i składa się z wielu równoległych rur, a zadaniem ściany wodnej jest pochłanianie promieniowania cieplnego z płomienia o wysokiej temperaturze lub spalin w komorze paleniska, wytwarzanie pary lub gorącej wody w rurze i obniż temperaturę ściany pieca, aby zabezpieczyć ścianę pieca W kotle o dużej pojemności temperatura płomienia w piecu jest bardzo wysoka, intensywność promieniowania cieplnego jest bardzo duża. ciepło z kotła jest pochłaniane przez ścianę wodną. z wyjątkiem a kilka kotłów o małej mocy, nowoczesne kotły wodnorurowe traktują ścianę chłodzącą wodę jako główną powierzchnię grzewczą parowania.
Parametr panelu ściennego
| Nazwa | Panel wodny z membraną |
| Materiał | Stal węglowa, stop, stal nierdzewna |
| Rozmiar tuby | Φ38 - 76 mm, lub w razie potrzeby |
| Standard | ISO, ASME |
| Model | Nabijane |
| Podanie | Możliwość montażu wokół komory spalania kotła |
Cechy panelu ściennego
1. Raport z obliczeń wytrzymałościowych z informacjami o zastosowanych materiałach;
2. Raport 100% badań nieniszczących (nieniszczących) blach stalowych, rur i prętów spawalniczych;
3. 100% protokół kontroli rentgenowskiej (szew spawalniczy): w celu zapewnienia jakości całego kotła;
4. Raport z testu hydraulicznego: zapewnić standardowe ciśnienie robocze i bezpieczeństwo
Zalety panelu ściennego
1. zapewnić szczelność ściany paleniska i zmniejszyć wyciek powietrza w komorze spalania.
2. realizować pełne chłodzenie wodne w komorze spalania, co sprzyja zapobieganiu koksowaniu w warunkach wzmożonego spalania.
3. niska pojemność cieplna, szybkie nagrzewanie i schładzanie komory spalania, co może skrócić czas schładzania kotła podczas rozruchu i zatrzymania.
4. można zastosować ścianę paleniska układającego rury, co znacznie zmniejsza obciążenie ramy kotła i ułatwia podwieszanie.
5.W porównaniu z światłowodem poprawia się zdolność pochłaniania ciepła przez rurę.
6. polepszyć stopień wstępnego montażu elementów kotła, ułatwić i odciążyć instalację.
Przedstawienie firmy
Założona w 1985 roku firma Zhangjiagang Hua Dong Boiler Co., Ltd. (działająca pod nazwą HD Boiler) produkuje elektrownię;przemysłowy;marnować ciepło;spalanie odpadów;biomasa;organiczne nośniki ciepła i elektryczne kotły parowe.W połączeniu z szeroką gamą powierzchni grzewczych, HD Boiler wprowadza na rynek unikalną usługę obejmującą projektowanie kotłów, produkcję, instalację, konserwację i wymianę części ciśnieniowych kotła.
