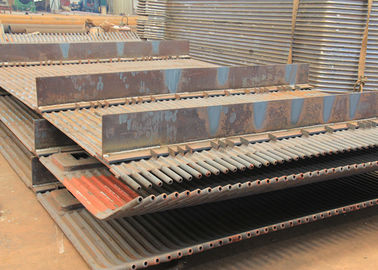

Ściana membranowa kotła przemysłowego do recyklingu wody, automatyczne spawanie zanurzeniowe

Przemysłowe panele ścienne do kotłów wodnych do recyklingu wody, automatyczne spawanie zanurzeniowe


Wprowadzenie produktu

Panele ścienne wodne są stosowane we współczesnych kotłach w celu zmniejszenia strat ciepła ze względu na ich gazoszczelny charakter i zmniejszenia kosztów izolacji.Produkujemy panele ścienne wodne za pomocą automatycznych zgrzewarek do rur i dużych giętarek do paneli rurowych, aby uzyskać pożądany kształt paneli, które mogą mieć zgrzewane złącza zgrzewane do głowic.Dostarczamy panele ze zintegrowanymi otworami włazowymi w panelach.

Opis produktu

Rura ze ścianą wodną jest ułożona pionowo wokół pieca, a jej główną funkcją jest pochłanianie dużej ilości promieniowania cieplnego z wysokotemperaturowych spalin przy jednoczesnym ograniczaniu uszkodzeń żużla i spalin o wysokiej temperaturze do ściany pieca i zabezpieczyć ścianę pieca. Dolny koniec rury ściany wodnej jest połączony z dolną skrzynką zbiorczą, która jest połączona z przestrzenią wodną beczki kotła rurą opadającą.Górny koniec jest bezpośrednio połączony z górną beczką garnka lub połączony z górną skrzynką zbiorczą za pomocą rury parowej i połączony z beczką garnka, tworząc system cyrkulacji wody w ścianie wodnej.

Rura ze ścianą wodną zwykle przyjmuje nie.10 lub nie.20 bezszwowych rur stalowych o średnicy zewnętrznej 51 ~ 76 mm i grubości ścianki 3,5 ~ 6,0 mm Odległość między środkiem rury wynosi zwykle 1 z zewnętrznej średnicy rury. 25 ~ 2 razy, lekka rura i rura żebrowa W kotle przemysłowym zwykle STOSUJE się ścianę wodną z rur świetlnych.W celu zmniejszenia ciężaru ściany pieca często stosuje się rury żebrowane, aby utworzyć membranową ścianę chłodzącą wodę dla kotła szybko ładującego się, która może chronić ścianę pieca dokładniej, znacznie obniż temperaturę ściany pieca i zmniejsz wagę i grubość ściany pieca.

Rura ściany wodnej jest zwykle mocowana w górnej części, w dolnej części swobodnego rozprężania. Górna skrzynka zbiorcza rury wodociągowej jest zamocowana na wsporniku lub połączona z górną beczką garnka, a dolna skrzynka zbiorcza jest zawieszona za pomocą Rura ze ścianą wodną Sama rura ze ścianą wodną jest ograniczona do ruchu wzdłuż kierunku poziomego za pomocą haka, tak że może przesuwać się tylko w górę iw dół.

Górne i dolne zbiorniki łączące rury wodociągowe wykonane są z rur stalowych bez szwu o większej średnicy, oba końce zbiorników wyposażone są w otwory ręczne do usuwania kamienia. usunąć żużel zalegający w wodzie kotłowej i stosować, gdy kocioł jest pusty.

Zalety

1. zapewnić szczelność ściany paleniska i zmniejszyć wyciek powietrza w komorze spalania.

2. osiągnąć pełne chłodzenie wodne w komorze spalania, co sprzyja zapobieganiu koksowaniu w przypadku wzmożonego spalania.

3. przy małej pojemności cieplnej komora spalania szybko się nagrzewa i szybko schładza, co może skrócić czas schładzania kotła podczas rozruchu i zatrzymania.

4. nadaje się do zastosowania ściany pieca do układania rur tak, aby znacznie zmniejszyć obciążenie ramy kotła i ułatwić podwieszanie.

5.W porównaniu z światłowodem poprawia się zdolność pochłaniania ciepła przez rurę.

6. poprawić stopień wstępnego montażu części kotła, wygodnie i zmniejszyć obciążenie instalacji.


Szczegóły Produktu





funkcje

1. Raport z obliczeń wytrzymałościowych z informacjami o zastosowanych materiałach;
2. Raport 100% badań nieniszczących (nieniszczących) blach stalowych, rur i prętów spawalniczych;
3. 100% protokół kontroli rentgenowskiej (szew spawalniczy): w celu zapewnienia jakości całego kotła;
4. Raport z testu hydraulicznego: zapewnić standardowe ciśnienie robocze i bezpieczeństwo.


Zalety

1. zapewnić szczelność ściany paleniska i zmniejszyć wyciek powietrza w komorze spalania.

2. realizować pełne chłodzenie wodne w komorze spalania, co sprzyja zapobieganiu koksowaniu w warunkach wzmożonego spalania.

3. niska pojemność cieplna, szybkie nagrzewanie i schładzanie komory spalania, co może skrócić czas schładzania kotła podczas rozruchu i zatrzymania.

4. można zastosować ścianę paleniska układającego rury, co znacznie zmniejsza obciążenie ramy kotła i ułatwia podwieszanie.

5.W porównaniu z światłowodem poprawia się zdolność pochłaniania ciepła przez rurę.

6. polepszyć stopień wstępnego montażu elementów kotła, ułatwić i odciążyć instalację.



Certyfikaty



Kocioł HD oferuje najlepszy w swojej klasie obiekt, w tym

• Powierzchnia produkcyjna 200 000 metrów kwadratowych
• 150 inżynierów
• 600 kodowanych spawaczy
• 60 licencjonowanych inspektorów (w tym instruktorzy NDT poziomu lll)
• Klasa ALicencje na projektowanie i produkcję kotłów (wydawane przez Państwowy Urząd Nadzoru i Kontroli Jakości)
• ISO 90001: 2008 System jakości
• JAK JA Świadectwo Kocioł Komunalny
• ASME'S ',' U ' i NB upoważnienie do pieczęci
