Części zamienne do kotłów wymiennika ciepła Urządzenia pomocnicze Cewki przegrzewacza do elektrowni

Wymiana ciepła Części zamienne do kotła Pomocnicze cewki przegrzewacza do elektrowni, standard SGS / ASME

Wprowadzenie produktu

Przegrzewacz jest częścią kotła podgrzewającą parę od temperatury nasycenia do temperatury przegrzania.Nazywany jest również przegrzewaczem pary.Przegrzewacz można podzielić na konwekcyjny, promieniowy i półpromieniowy w zależności od trybu wymiany ciepła;Zgodnie z charakterystyką konstrukcji można ją podzielić na typ rury serpentynowej, typ ekranu, typ ściany i typ ściany.Składają się z równoległych rur oraz kolektora wlotowego i wylotowego.

Opis produktu

Stosowanie pary przegrzanej może zmniejszyć zawartość wilgoci w parze odlotowej turbiny parowej. W zależności od ciśnienia temperatury pary przegrzanej w kotle, parowania, wydajności stali i odporności na wysokie temperatury oraz porównania cen stali, w przypadku kotła elektrowni, kocioł ogólnie ma około 450 ℃, 4 miliony mpa; ponad 10 milionów kotłów mpa dla 540 ~ 570 ℃. Kilka kotłów elektrowni ma również wyższą temperaturę pary przegrzanej (lub nawet do 650 ℃).

Funkcja i cechy produktu

Przegrzewacz parowy HDB sprawny cieplnie do kotłów węglowych
Specyfikacja:
Super grzałki to jedna z najważniejszych części saperów kotła, która poprawia sprawność cieplną.Przegrzewacz promiennikowy kotła parowego o wysokiej temperaturze jest zwykle stosowany w kotle elektrowni wysokociśnieniowej.


W kotle rolą przegrzewacza jest podgrzewanie pary nasyconej do określonej temperatury pary przegrzanej w celu zwiększenia sprawności elektrowni.Wzmacniacz zasadniczo jeszcze bardziej poprawia sprawność cyklu elektrowni cieplnej.

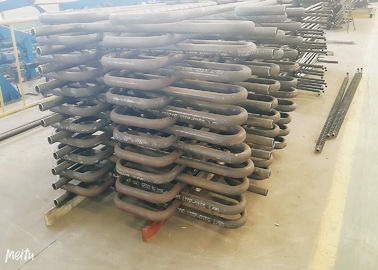

Wężownice supergrzałek parowych: Wężownice supergrzałek są używane w kotle do wytwarzania pary nasyconej.Cewki supernagrzewnicy są specjalnie stosowane w Kotłach Elektrowni.Produkujemy cewki Super nagrzewnicy w różnych gatunkach stali stopowej i rurach ze stali nierdzewnej z podporą i nagłówkiem lub bez, zgodnie z rysunkiem klienta.

Zmiany warunków pracy kotła, takie jak poziom obciążenia, zmiana paliwa, zmiana warunków spalania itp., mają wpływ na temperaturę pary wyjściowej z przegrzewacza, dlatego w kotłach elektrowni istnieją środki do regulacji temperatury pary wyjściowej z kotła, aby była stabilna określona wartość. Powszechnie używane środki to:

(1) z reduktorem temperatury strumienia wody lub powierzchniowym bezpośrednio dostosuj temperaturę pary;

(2) z palnikiem wahadłowym do zmiany temperatury dymu wylotowego z pieca;

(3) z regulacją recyrkulacji dymu absorpcja ciepła przegrzewacza. Wraz ze wzrostem obciążenia kotła wzrasta wartość przyrostu temperatury pary wlotowej i wylotowej przegrzewacza przepływowego, natomiast maleje wartość przyrostu temperatury przegrzewacza promiennikowego.

Jeżeli przegrzewacz konwekcyjny, przegrzewacz promiennikowy i przegrzewacz półpromieniowy są odpowiednio połączone i skonfigurowane, temperatura pary wylotowej może zmieniać się mniej, gdy zmieniają się warunki obciążenia i spalania. inny w działaniu. Aby uniknąć nadmiernej temperatury w poszczególnych rurach, przegrzewacz jest podzielony na kilka grup rur w dużych kotłach.Para z każdej grupy rur jest mieszana ze skrzynką zbiorczą na zewnątrz pieca, a rura prowadząca parę służy do przeniesienia każdej grupy rur, aby uniknąć nadmiernej różnicy temperatur między każdą rurą.

Rodzaje produktów:

1. Super grzejnik promiennikowy: jest to najwcześniejszy typ super grzejnika i znajduje się nad lub za przewodami wodnymi, aby chronić je przed bezpośrednim płomieniem lub ogniem.
Parametry zwiększające konwekcję


za.Zwiększenie przepływu paliwa i powietrza (przepływ spalin)
b.Zwiększenie masowego natężenia przepływu pary


Promieniowanie zależy głównie od temperatury płomienia.wraz ze wzrostem natężenia przepływu pary temperatura wyjściowa staje się niższa.
Promiennik promiennikowy super
Umieszcza się je w kontakcie ze źródłem ciepła, co wymaga poprawy temperatury metalu.


Do pary o wysokiej temperaturze stosuje się promiennikowe i konwekcyjne przegrzewacze i nagrzewnice.
Akcesorium wysokotemperaturowego podgrzewacza pary promiennikowej w kotle


Składa się z rur w kształcie węża (stal węglowa, stal stopowa lub stal żaroodporna itp.) oraz skrzynek zbiorczych i innego materiału podtrzymującego.Rury generalnie mają 32, φ38, φ42 lub inne typy specyfikacji, w zależności od potrzeb użytkownika.


Nagrzewnice
Są one rozsądne jak super grzałki, ale ponieważ ich temperatura wyjściowa jest nieco niższa niż super grzałki, a ich ciśnienie jest o 20% -25% niższe niż super grzałki, mogą wytrzymać stopy materiałów gorszej jakości.


Podanie:
Przegrzewacz parowy składa się z gęstych wężownic rurowych i jest umieszczony w kominie w temperaturze 450ºC-1000ºC.
W przypadku kotłów o mocy powyżej 10 MPa zwykle stosuje się przegrzewacz płytowy i wężowy.

Detale

Warsztat

HD Boiler oferuje najlepszy w swojej klasie obiekt, w tym

• Powierzchnia produkcyjna 200 000 metrów kwadratowych
• 150 Inżynierów
• 600 zakodowanych spawaczy
• 60 Licencjonowanych Inspektorów (w tym instruktorzy NDT na poziomie III)
• Klasa AUprawnienia na Projektowanie i Wytwarzanie kotła (wydane przez Państwową Administrację Nadzoru i Kontroli Jakości)
• ISO 90001:2008 System jakości
• JAK JA Certyfikat kotła użytkowego
• ASME'S' , 'U' i NB autoryzacja pieczęci
