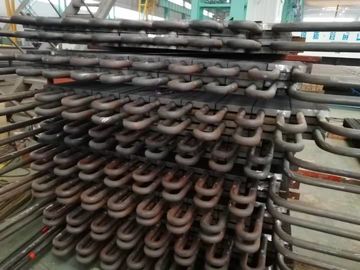

Indywidualna część przegrzewacza i podgrzewacza na bazie niklu z osłoną
Szczegóły produktu
| Materiał: | T91 / T92 | Materiał spawalniczy: | Baza niklowa |
|---|---|---|---|
| Nazwa produktu: | Cewki przegrzewacza i nagrzewnicy | Certyfikat: | ASME, ISO90001, SGS |
| Podanie: | kocioł elektrowni, odzysk ciepła, przemysł | uszczelka: | Pakowanie zdatne do żeglugi |
| Podkreślić |
przegrzewacz w kotle,dogrzewacz w elektrowni |
||
Opis produktu
Dostosowany przegrzewacz i podgrzewacz na bazie niklu z osłoną, wysokowydajna część wymiany ciepła
Opis produktu przegrzewacza i nagrzewnicy
Przegrzewacz
Elektrownie na paliwa kopalne często mają sekcję przegrzewacza w piecu do wytwarzania pary. Para przechodzi przez urządzenia suszące wewnątrz bębna parowego do przegrzewacza, zestawu rur w piecu.Tutaj para pobiera więcej energii z gorących gazów spalinowych poza rurami, a jej temperatura jest teraz przegrzana powyżej temperatury nasycenia.
Nagrzewnica
Piece elektrowni mogą mieć sekcję nagrzewnicy zawierającą rury ogrzewane gorącymi gazami spalinowymi na zewnątrz rur.Para wylotowa z turbiny wysokociśnieniowej jest przepuszczana przez te podgrzewane rury w celu zebrania większej ilości energii przed napędzaniem turbin pośrednich, a następnie niskociśnieniowych.
Funkcje produktu przegrzewacza i nagrzewnicy
Przegrzewacz
1. Zadaniem przegrzewacza w elektrociepłowni jest usunięcie ostatnich śladów wilgoci (1 do 2%) z pary nasyconej wychodzącej z kotła i podniesienie jej temperatury wystarczająco powyżej temperatury nasycenia.
2. Ogrzewanie przegrzewające podnosi ogólną sprawność całego cyklu, a także zapobiega nadmiernej kondensacji na ostatnich etapach turbiny, co pozwala uniknąć erozji łopatek.
3. Ciepło spalin z pieca jest wykorzystywane do usuwania wilgoci z pary i do przegrzania pary.
4. Przegrzewacze zwykle mają kilka obwodów rurowych połączonych równolegle z jednym lub większą liczbą kolanek powrotnych, połączonych między głowicami.
Nagrzewnica
1. Funkcją nagrzewnic jest ponowne przegrzanie częściowo rozprężonej pary z turbiny.
Odbywa się to tak, aby para pozostała sucha w miarę możliwości przez ostatni stopień turbiny.
2.Lokalizacja: Przed lub za przegrzewaczem konwekcyjnym w strefie konwekcyjnej kotłów użytkowych.W nowoczesnych kotłach wysokociśnieniowych nagrzewnice są generalnie podzielone na dwie sekcje.
3. Sekcja pierwotna jest umieszczona w strefie konwekcyjnej, a sekcja wtórna jest umieszczona tuż przy wyjściu z pieca zwisającym z góry.
4. Zagadnienia projektowe dotyczące przegrzewaczy są podobne jak w przypadku przegrzewaczy.
5. Ma takie same temperatury wyjściowe, ale ciśnienie pary wynosi około 20-25% wartości w przegrzewaczach.W związku z tym do nagrzewnic można stosować stal stopową niższej jakości.
Typ Zalety Wady Metoda wspomagająca
Zawieszka typu
1. Mocne wsparcie strukturalne
2. Blokada przepływu przez skroploną parę
3. Potrzebuje powolnego restartu, aby usunąć wodę gromadzącą się na dnie.obsługiwane z góry
Typ odwrócony
1. Prawidłowe odprowadzanie skroplonej pary
2. Brak sztywności konstrukcyjnej, szczególnie przy przepływie gazu o dużej prędkości Obsługiwany od dołu
Typ poziomy
1. Właściwy drenaż
2. Dobra sztywność strukturalna.
Nie patrzą bezpośrednio na płomień, więc pochodzą głównie z typu konwekcyjnego. Zwykle podparte są w pionowych kanałach gazowych równoległych do głównego pieca.
Szczegóły przegrzewacza i nagrzewnicy
| 1 | Skład materiału | Stal węglowa, stal stopowa lub stal żaroodporna, pojemniki zbiorcze i inne materiały nośne.Rury to niestandardowe typy specyfikacji. |
| 2 | Wzór projektu | Układ pionowy lub poziomy. |
| 3 | Zalety | Piękny wygląd, rozmiar, dokładność, pierwszorzędna technologia gięcia i spawania, najwyższej klasy sprzęt do wykrywania. |
Kryteria wykonania i akceptacji przegrzewacza i przegrzewacza
1.JB/T1611 "Dane techniczne wykonania rur kotłowych."
2.JB/T1612 „warunki techniczne próby ciśnieniowej kotła”.
3.JB/T1613 „Dane techniczne spawania części ciśnieniowych kotła”.
4.JB/T1615 „Specyfikacja techniczna malowania i pakowania kotła”.
5. JB/T3375 „Zasady odbioru materiałów do budowy kotła”.
