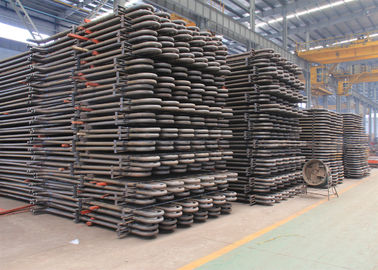

Cewki ze stali węglowej CFB Przegrzewacz kotła Proces na bazie niklu SGS / ASME Standard

Cewki ze stali węglowej Przegrzewacz i przegrzewacz Proces na bazie niklu dla kotła CFB SGS / ASME Standard

Opis produktu przegrzewacza i nagrzewnicy

Przegrzewacz jest częścią kotła podgrzewającą parę od temperatury nasycenia do temperatury przegrzania.Nazywany jest również przegrzewaczem pary. Przegrzewacz można podzielić na typ konwekcyjny, promieniowy i półpromieniowy zgodnie z trybem wymiany ciepła; zgodnie z charakterystyką konstrukcji można go podzielić na typ rury serpentynowej, typ ekranu, ściana typ i typ ściany. Składają się z równoległych rur i kolektora wlotowego i wylotowego.

Większość kotłów przemysłowych nie posiada przegrzewaczy, ponieważ wiele procesów przemysłowych i obiektów mieszkalnych wymaga tylko pary nasyconej. W elektrowniach, lokomotywach i kotłach morskich przegrzewacz jest zwykle instalowany w celu poprawy sprawności cieplnej cyrkulacji całej elektrowni parowej.

Funkcja produktuprzegrzewacza i nagrzewnicy

Przegrzewacz

1. Zadaniem przegrzewacza w elektrociepłowni jest usunięcie ostatnich śladów wilgoci (1 do 2%) z pary nasyconej wychodzącej z kotła i podniesienie jej temperatury wystarczająco powyżej temperatury nasycenia.

2. Ogrzewanie przegrzewające podnosi ogólną sprawność całego cyklu, a także zapobiega nadmiernej kondensacji na ostatnich etapach turbiny, co pozwala uniknąć erozji łopatek.

3. Ciepło spalin z pieca jest wykorzystywane do usuwania wilgoci z pary i do przegrzania pary.

4. Przegrzewacze zwykle mają kilka obwodów rurowych połączonych równolegle z jednym lub większą liczbą kolanek powrotnych, połączonych między głowicami.

Nagrzewnica

1. Funkcją podgrzewaczy dogrzewających jest ponowne przegrzanie częściowo rozprężonej pary z turbiny. Odbywa się to tak, aby para pozostała sucha w miarę możliwości przez ostatni stopień turbiny.

2.Lokalizacja: Przed lub za przegrzewaczem konwekcyjnym w strefie konwekcyjnej kotłów użytkowych.W nowoczesnych kotłach wysokociśnieniowych nagrzewnice są generalnie podzielone na dwie sekcje.

3. Sekcja pierwotna jest umieszczona w strefie konwekcyjnej, a sekcja wtórna jest umieszczona tuż przy wyjściu z pieca zwisającym z góry.

4. Zagadnienia projektowe dotyczące przegrzewaczy są podobne jak w przypadku przegrzewaczy.

5. Ma takie same temperatury wyjściowe, ale ciśnienie pary wynosi około 20-25% wartości w przegrzewaczach.W związku z tym do nagrzewnic można stosować stal stopową niższej jakości.

Typ Zalety Wady Metoda wspomagająca

Detaleprzegrzewacza i nagrzewnicy

Struktura projektuprzegrzewacza i nagrzewnicy

1. ogrzewanie parą nasyconą, temperatura do 900 st. C.

2. wysoka sprawność, >90%.

3. szybkie ogrzewanie.

4. projekt ze stali nierdzewnej.

5. długa żywotność projektu, 15 lat.

HD Boiler oferuje najlepszy w swojej klasie obiekt, w tym

• Powierzchnia produkcyjna 200 000 metrów kwadratowych
• 150 Inżynierów
• 600 zakodowanych spawaczy
• 60 Licencjonowanych Inspektorów (w tym instruktorzy NDT na poziomie III)
• Klasa AUprawnienia na Projektowanie i Wytwarzanie kotła (wydane przez Państwową Administrację Nadzoru i Kontroli Jakości)
• ISO 90001:2008 System jakości
• JAK JA Certyfikat kotła użytkowego
• ASME'S' , 'U' i NB autoryzacja pieczęci
