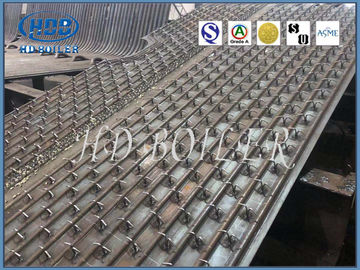

Panele ścienne wody kondensacyjnej kotła gazowego elektrowni z kołkami, standard ASME

Elektrownia kondensacyjna kocioł gazowy Rury ścienne / panele ścienne wodne z kołkami, standard ASME

Wprowadzenie produktu

Znana również jako ściana wodna z rurką kolczastą. Jest to okrągła stal o pewnej długości przyspawana do gładkiej powierzchni rury zgodnie z wymaganiami, użyj kołka, aby móc mocno położyć na ognioodpornej powłoce chłodzącej wodę, w odniesieniu do formowania obrony pasa spalania, Ciekły spust żużla pieca żużlowego i sekcja topienia żużla oraz beczka cyklonu pieca cyklonowego. Ściana chłodząca wodę wewnętrznej rury gwintowanej to rura z pojedynczym lub wieloma rowkami spiralnymi wyciętymi na wewnętrznej ścianie rury. Wewnętrzna rura gwintowana jest stosowany w obszarze dużego obciążenia cieplnego lub odcinku rury wodnej o dużej szybkości parowania w piecu kotła z naturalną cyrkulacją dla kotła prądu stałego i kotła z wymuszonym obiegiem o parametrach podkrytycznych. powoduje ciśnienie wody zawartej w mieszaninie sodowej do ścianki rury i wymusza odprowadzenie bąbelka z powierzchni ścianki przez wodę, niszcząc w ten sposób tworzenie sięfolia parowa, zapobiegająca pogorszeniu wymiany ciepła wrzenia i obniżająca temperaturę ścianki rury ściennej chłodzonej wodą.

Dwustronna ściana wodna ekspozycji odnosi się do ściany wodnej ułożonej wzdłuż wysokości pieca w przestrzeni komory pieca, aby pochłaniać ciepło promieniowania po obu stronach. Stosowana w kotłach o dużej pojemności. Materiały ścian wodnych są zwykle ze stali węglowej. Część ciśnienia kotła powyżej 14 mpa jest również wykonany ze stali stopowej. Średnica rury: kocioł z naturalną cyrkulacją zwykle używany 51 ~ 83 mm; wiele kotłów z wymuszonym obiegiem i kotły prądu stałego są zwykle używane 22 ~ 60 mm. Ściana wodna kotła prądu stałego niekoniecznie jest pionowa, jak w przypadku kocioł z naturalną cyrkulacją, ale może być również otoczony poziomo lub w innych formach. Przy wysokich parametrach, zwłaszcza w kotle prądu stałego, aby zapobiec pogorszeniu wymiany ciepła w obszarze dużego obciążenia cieplnego pieca, należy zastosować rurę z gwintem wewnętrznym lub spoiler często używany w rurze

Zalety produktu

1. Zagwarantuj szczelność ściany pieca, zmniejszając wyciek powietrza w komorze spalania.

2.Chłodzenie wodne w komorze spalania, dzięki czemu w przypadku wzmożonego spalania pomaga zapobiegać koksowaniu.
3. Pojemność akumulacji ciepła jest niewielka, komora spalania nagrzewa się szybko, szybsze chłodzenie, może skrócić rozruch kotła i skrócić czas chłodzenia paleniska.
4. Dla zawieszenia korzystne jest odpowiednie wykorzystanie ścianki rury, a tym samym znaczne zmniejszenie obciążenia ramy kotła.
5. W porównaniu z rurą świetlną, popraw zdolność pochłaniania ciepła przez rurę.
6. Popraw stopień połączenia części kotła, wygodnie zmniejsz obciążenie instalacji.

Specyfikacja

Przedstawienie firmy

Założona w 1985 roku firma Zhangjiagang Hua Dong Boiler Co., Ltd. (działająca jako kocioł HD) produkuje elektrownię;przemysłowy;marnować ciepło;spalanie odpadów;biomasa;organiczny nośnik ciepła i elektryczne kotły parowe.W połączeniu z szeroką gamą powierzchni grzewczych, HD Boiler wprowadza na rynek unikalną usługę obejmującą projektowanie, produkcję, instalację, konserwację i wymianę części ciśnieniowych kotła.

Kontrola jakości

1. Powierzchnia produkcyjna 200 000 metrów kwadratowych

2. 150 inżynierów

3. 600 zakodowanych spawaczy

4. 60 licencjonowanych inspektorów (instruktorzy NDT poziomu III)

5. Licencje klasy A na projektowanie i produkcję kotła

6. System jakości ISO 9001:2008

7. Certyfikat ASME Kotłów Energetycznych

8. Autoryzacja pieczęci ASME „S”, „U” i NB
