Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HD BOILER |
Orzecznictwo: | ISO9001 , SGS , TUV , ASME , EN |
Numer modelu: | Panel wodny |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Pakowanie zdatne do żeglugi |
Czas dostawy: | 50 dni |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 500 ton / miesiąc |
Materiał: | Stal węglowa, stal nierdzewna | Obróbka powierzchniowa: | Dostosowane |
---|---|---|---|
Kod HS: | 3215960855 | Opakowanie: | Pakowanie w żelazną ramę |
Dostępny: | Oszczędzanie energii | uszczelka: | Pakiet żelaznej ramy |
Stan: | Nowy | Specyfikacja: | Dostosowane |
High Light: | panele ścienne do wody kotłowej,rury ścienne do wody kotłowej |

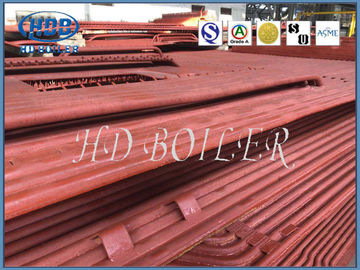

Energooszczędne części kotłów Wodne panele ścienne do elektrowni, standard ASME
Opis produktu
Panele ścienne wodne zwykle układane pionowo na wewnętrznej ścianie ściany pieca, służą głównie do pochłaniania promieniowania cieplnego emitowanego przez płomień i spaliny o wysokiej temperaturze w piecu. Jest to główny rodzaj wyparnej powierzchni grzewczej wszelkiego rodzaju nowoczesnych kotłów oraz podstawowy element obiegu wody kotłowej. Ze względu zarówno na chłodzenie jak i ochronę ściany paleniska, tak nazwa.
Ściana wodna została pierwotnie zaprojektowana nie do ogrzewania, ale do chłodzenia paleniska przed uszkodzeniami spowodowanymi wysoką temperaturą. Później, ze względu na dobrą funkcję wymiany ciepła, stopniowo zastąpiła walczak parowy jako główną część grzewczą kotła.
Wyparna powierzchnia grzewcza, która jest ułożona na wewnętrznej ścianie komory kotła i składa się z wielu równoległych rur. Zadaniem ściany wodnej jest pochłanianie ciepła promieniowania wysokotemperaturowego płomienia lub spalin w komorze paleniska, wytwarzanie pary lub gorącej wody w rurze i zmniejszyć temperaturę ściany pieca, aby chronić ścianę pieca.W kotle o dużej pojemności temperatura płomienia w piecu jest bardzo wysoka, intensywność promieniowania cieplnego jest bardzo duża.Czterdzieści do pięćdziesięciu procent lub więcej ciepło w kotle jest odbierane przez ścianę wodną. Poza kilkoma kotłami o małej mocy, nowoczesne kotły wodnorurowe przyjmują ścianę chłodzącą jako główną powierzchnię grzewczą parowania.
Specyfikacja
Nazwa | Kocioł ciepłej wody CFB Certyfikat ISO 9001 panele ścienne wodne |
Materiał | Rury stalowe |
Rozmiar rury | φ 51-60 mm lub zgodnie z wymaganiami |
Standard | JAK JA |
Rodzaj | Nabijane |
Seria | 20 GB 3087;20 GB 5310 |
Ekwipunek | Automatyczne urządzenia produkcyjne |
Podanie | Zainstalowany wokół komory spalania kotła |
Nowoczesne kotły wykorzystują panele ścienne chłodzone wodą, aby zmniejszyć straty ciepła ze względu na szczelność i zmniejszyć koszty izolacji. Używamy automatycznej zgrzewarki do rur żebrowanych i dużej giętarki do rur, aby wykonać chłodzoną wodą płytę ścienną w celu uzyskania pożądanego kształtu panelu, może mają krótką głowicę spawalniczą. Zapewniamy zintegrowane z panelem otwory włazowe w panelu.
Główną funkcją płyty ściennej do wody kotłowej jest pochłanianie ciepła wytwarzanego przez płomień o wysokiej temperaturze lub spaliny i wytwarzanie pary lub gorącej wody w rurze, zmniejszając w ten sposób temperaturę w skrzynce.
Korzyść
1. Ściana chłodząca wodę to wysokotemperaturowe promieniowanie cieplne pochłaniane przez płomień komory paliwowej, co powoduje, że woda wchodząca do ściany chłodzącej wodę odparowuje w parę nasyconą.
2. Zabezpiecz ścianę pieca.Ściana chłodząca wodę jest ułożona ze wszystkich stron, aby oddzielić komorę spalania od ściany paleniska i zapobiec wypaleniu ściany paleniska.
3. Uprość konstrukcję ściany pieca, aby ułatwić instalację i zwróć uwagę na przeciwcierną i przeciwwybuchową sieć kotła.
4. Rura ścienna chłodzona wodą może dobrze absorbować ciepło promieniowania, a intensywność parowania jest 4 razy większa niż w przypadku wiązki rur konwekcyjnych.Odpowiednie zwiększenie ścianki rury chłodzonej wodą w piecu zmniejszy ilość konwekcji i powierzchni grzewczej.
Orzecznictwo
