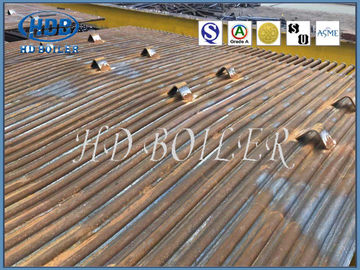

Rura ścienna z membraną kotła do odzysku ciepła, pomalowana konstrukcja ściany wodnej

Rura ścienna z membraną kotła do odzysku ciepła, pomalowana konstrukcja ściany wodnej

Ściana membranowa kotła Wprowadzenie

1. Ściany membranowe są szeroko stosowane w kotłach komunalnych / elektrowni jako element wymiany ciepła.

2.Membane panele ścienne wodne połączono ze stalowymi rurami i płaskownikami, aby zapewnić dobre uszczelnienie i znacznie zmniejszyć współczynnik wycieku powietrza z ujemnego kotła wstępnego, poprawić warunki spalania w piecu.

3.Membranowe panele ścienne z wodą zwiększają powierzchnię promieniowania cieplnego i oszczędzają zużycie stali.

Produkcja

Kocioł HD wykorzystuje technologię spawania łukiem krytym do produkcji ścian wodnych jako wymagania ekologiczne.

Może również zagwarantować dobrą, solidną konstrukcję i uszczelnienie.

Cechy konstrukcyjne

1. Sprawdź i wyreguluj szerokość, długość, płaskość i przekątną rzędu rur, gdy segmentowy rząd rur jest wciągany na ramę kombinowaną. Jeśli szerokość rzędu rur jest większa lub mniejsza niż określony rozmiar, żebro może być przyciąć na odpowiednią długość, dopasować do określonego rozmiaru, a następnie ponownie spawać; gdy różnica przekątnych rzędów rur przekracza 10 mm, można przyciąć żebra między niektórymi rurami o większym rozmiarze, aby zmniejszyć odległość między rurami, aby wyeliminować różnicę przekątnych, oraz Następnie można przyspawać lamele. Gdy nierówności rzędu rur przekraczają dopuszczalny zakres, można zastosować ramę suwnicy do skorygowania górnego nacisku podnośnika.

2. Połączenie doczołowe szeregu rur różni się od złącza pojedynczej rury. Połączenie spawane pojedynczej rury po spawaniu kurczy się o około 1-2 mm, co nie ma wpływu na inne rury. Ale rząd rur nie jest taki sam, dwóch odcinków zgrzewania doczołowego rzędów rur, jeśli z jednej strony na drugą stronę kolejności spawania, spawanie do końca rury spowodowane odkształceniem jest bardzo duże, dlatego przed zgrzewaniem doczołowym prześwit doczołowy tego zgrzewania złącze powinno być kompleksowo zmierzone, a zgodnie z rozstawem doczołowym jest za mały, umiarkowany, klasyfikacja za duża, jeżeli prześwit jest za duży lub za mały, należy zastosować metodę cięcia rury, zastępując ją umiarkowanie krótką rurą. tym razem ze względu na skurcz spawu rura z większą szczeliną będzie nadawała się do lutowania.W celu zmniejszenia odkształcenia skurczowego spawania rur należy przyjąć metodę symetrii i zgrzewania krzyżowego.

3. Dolna część przedniej i tylnej ściany chłodzącej wodę ma dno pieca (pojemnik na zimny popiół), a górna część tylnej ściany chłodzącej wodę ma kąt płomienia, dzięki czemu rozmiar elementu jest większy, a kształt bardziej wyjątkowy , więc trudno to połączyć.

4. Jednoprzebiegowa kula rury tylnej ściany wodnej różni się od innych rur powierzchniowych grzewczych. Ponieważ tylna ściana wodna w górnej skrzynce zbiorczej ma ognioszczelny kąt, liczba ognioszczelnych rur zginanych kątowych jest taka sama jak w tylnej ścianę wodną, ​​w celu zwiększenia sztywności kątownika ognioszczelnego, istnieje również znaczna liczba rozstawionych rur prostych (większość typu pieca) .Na przecięciu płomienia Kątownik i prosta rura, stalowy trójnik o specjalnej średnicy (trójwymiarowy) W rurze prostej i połączeniu między górnym zbiornikiem sprzymierzonym znajduje się kryza Φ 5 mm lub Φ ogranicznik of 10 mm, dzięki czemu większość giętej rury czynnika roboczego sprzyja chłodzeniu Kąt płomienia, a niewielka część wygiętej rury czynnika roboczego zapewnia, że ​​prosta rura i zakrzywiona rura mają odpowiednią wielkość rozszerzalności, tak aby zmniejszyć naprężenia wewnętrzne, więc zwiększa się trudność przejścia przez kulkę.

funkcje

1. Solidna konstrukcja
2. Wysoka wytrzymałość
3. Dokładne wymiary
4. Wykończenie odporne na korozję

Zalety
