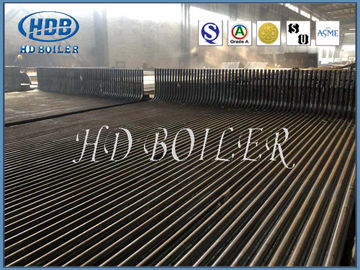

Wysokowydajne części zamienne do kotłów z odzyskiem ciepła Rury ścienne ze stali stopowej

Wysokowydajne części zamienne do kotła z odzyskiem ciepła Rury ścienne ze stali stopowej

Opis produktu

Pełna nazwa „rury wodnej”, stara nazwa „ściany wodnej”, znana również jako „rura wznosząca się”. Zwykle układana pionowo na wewnętrznej ścianie ściany pieca, służy głównie do pochłaniania promieniowania cieplnego emitowanego przez płomień i spaliny wysokotemperaturowe w palenisku. Jest to główny rodzaj powierzchni grzewczej wyparnej wszystkich rodzajów nowoczesnych kotłów oraz podstawowy element obiegu wody kotłowej. Ze względu na chłodzenie i ochronę ściany paleniska, stąd nazwa .

Ściana wodna została pierwotnie zaprojektowana nie do ogrzewania, ale do chłodzenia paleniska przed uszkodzeniami spowodowanymi wysoką temperaturą. Później, ze względu na dobrą funkcję wymiany ciepła, stopniowo zastąpiła walczak parowy jako główną część grzewczą kotła.

Wyparna powierzchnia grzewcza, która jest ułożona na wewnętrznej ścianie komory kotła i składa się z wielu równoległych rur. Zadaniem ściany wodnej jest pochłanianie ciepła promieniowania wysokotemperaturowego płomienia lub spalin w komorze paleniska, wytwarzanie pary lub gorącej wody w rurze i zmniejszyć temperaturę ściany pieca, aby chronić ścianę pieca.W kotle o dużej pojemności temperatura płomienia w piecu jest bardzo wysoka, intensywność promieniowania cieplnego jest bardzo duża.Czterdzieści do pięćdziesięciu procent lub więcej ciepło w kotle jest odbierane przez ścianę wodną. Poza kilkoma kotłami o małej mocy, nowoczesne kotły wodnorurowe przyjmują ścianę chłodzącą jako główną powierzchnię grzewczą parowania.

Rodzaje

Zgodnie z typem konstrukcji istnieją głównie trzy typy: typ rury świetlnej, typ folii i typ rury kolczastej. Ściana chłodząca rurę optyczną składa się z całego rzędu bezszwowych rur stalowych o najprostszej konstrukcji. Membranowa ściana chłodząca wodę to wiele walcowanych, dobrych rur z żebrami chłodzącymi wodę ze zgrzewaniem punktowym, aby stać się szczelną kompozytową powierzchnią grzewczą, nie tylko może poprawić szczelność komory pieca, zmniejszyć wyciek powietrza, ale także może lepiej chronić ścianę pieca , dzięki czemu waga ściany pieca jest zmniejszona, konstrukcja jest uproszczona; ściana chłodzenia wodą z rurkami kolczastymi jest przyspawana do rury ściennej chłodzącej wodę o wielu długościach 20 ~ 25 mm, średnicy 6 ~ 12 mm, a następnie pokryta ogniotrwałym tworzywem sztucznym z rudy chromu , w celu zmniejszenia absorpcji ciepła przez ścianę chłodzącą tę część, popraw temperaturę strefy spalania, odpowiednią do pożaru paliwa, szczególnie trudnych okazji lub jakiegoś pieca na żużel płynny. Naciśnij udekoruj miejsce, htyp ściany i leżą między typem ściany (tj. podwójna powierzchnia jest ogrzewana) dwa rodzaje ściany chłodzenia wodą. Pierwsza jest w większości osadzona w wewnętrznej ścianie ściany pieca, która pochłania ciepło z jednej strony. Druga jest najczęściej instalowana pośrodku dużego pieca kotłowego, cały piec jest podzielony na dwie oddzielne części, ogrzewanie dwustronne.

Specyfikacja

Funkcje

1. Ściana chłodząca wodę to wysokotemperaturowe promieniowanie cieplne pochłaniane przez płomień komory paliwowej, co powoduje, że woda wchodząca do ściany chłodzącej wodę odparowuje w parę nasyconą.

2. Zabezpiecz ścianę pieca.Ściana chłodząca wodę jest ułożona ze wszystkich stron, aby oddzielić komorę spalania od ściany paleniska i zapobiec wypaleniu ściany paleniska.

3. Uprość konstrukcję ściany pieca, aby ułatwić instalację i zwróć uwagę na przeciwcierną i przeciwwybuchową sieć kotła.

4. Rura ścienna chłodzona wodą może dobrze absorbować ciepło promieniowania, a intensywność parowania jest 4 razy większa niż w przypadku wiązki rur konwekcyjnych.Odpowiednie zwiększenie ścianki rury chłodzonej wodą w piecu zmniejszy ilość konwekcji i powierzchni grzewczej.

Ekran wody chłodzącej służy do odróżnienia wczesnej ściany chłodzącej wodę światłowodową, ściana chłodząca wodę wczesnego kotła jest rurą pionową wokół paleniska, a ściana chłodząca wodę jest otoczona grubą ścianą paleniska.Rura ścienna chłodząca wodę obecnego kotła ma ożebrowania po obu stronach, a dwa sąsiednie żebra rurowe są połączone ze sobą, tworząc ekran chłodzący wodę, który jest rozmieszczony wokół paleniska.

Zalety

1. Zapewnij uszczelnienie ściany pieca i zmniejsz wyciek powietrza w komorze spalania.

2.realizować pełne chłodzenie komory spalania wodą, co jest pomocne w zapobieganiu powstawaniu koksu w przypadku wzmożonego spalania.

3. mała pojemność akumulacji ciepła, szybkie nagrzewanie komory spalania i szybkie schładzanie, może skrócić czas schładzania rozruchu i zatrzymania kotła.

4. wskazane jest zastosowanie ścianki pieca rurowego, co znacznie zmniejsza obciążenie ramy kotła i jest wygodne do zawieszenia.

5. w porównaniu z tubą optyczną, zdolność pochłaniania ciepła tuby jest poprawiona.

6.Poprawia się stopień wstępnego połączenia elementów kotła, co jest wygodne i zmniejsza nakład pracy przy instalacji.

Kontrola jakości

1. Powierzchnia produkcyjna 200 000 metrów kwadratowych

2. 80 inżynierów

3. 200 zakodowanych spawaczy

4. 30 Licencjonowanych Inspektorów (instruktorzy NDT Poziom III)

5. Licencje klasy A na projektowanie i produkcję kotła

6. System jakości ISO 9001:2015

7. Certyfikat ASME Kotłów Energetycznych

8. Autoryzacja pieczęci ASME „S”, „U” i NB
