Wymienniki ciepła Wyposażenie pomocnicze kotła Cewki przegrzewacza dla zakładu komunalnego / elektrowni

Przegrzewacze wymienników ciepła Urządzenia pomocnicze kotłów dla elektrowni / elektrowni, sprawność, norma ASME

Wprowadzenie produktu

Przegrzewacz jest częścią kotła, która podgrzewa parę od temperatury nasycenia do temperatury przegrzania.Nazywany jest również przegrzewaczem pary.Przegrzewacz można podzielić na konwekcyjny, promieniowy i półpromieniowy w zależności od trybu wymiany ciepła;Zgodnie z charakterystyką konstrukcji można ją podzielić na typ rury serpentynowej, typ ekranu, typ ściany i typ ściany.Składają się z równoległych rur oraz kolektora wlotowego i wylotowego.

Funkcje i cechy produktu

Wysokowydajny termiczny podgrzewacz parowy HDB do kotłów węglowych
Specyfikacja:
Super nagrzewnice to jedne z najważniejszych elementów szarego kotła, które poprawiają sprawność cieplną.Promiennik promiennikowy kotła parowego wysokotemperaturowego jest zwykle stosowany w kotle elektrowni wysokociśnieniowej.


W kotle rolą przegrzewacza jest podgrzanie pary nasyconej do określonej temperatury pary przegrzanej w celu zwiększenia sprawności elektrowni.Wzmacniacz zasadniczo dodatkowo poprawia wydajność cyklu elektrociepłowni.

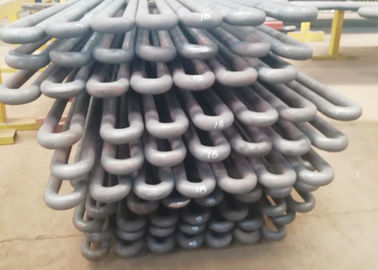

Wężownice przegrzewacza pary: Wężownice przegrzewacza parowego są używane w kotle do wytwarzania pary nasyconej.Cewki super nagrzewnicy są specjalnie stosowane w Kotłach Elektrowni.Produkujemy wężownice super nagrzewnicy z różnych gatunków stali stopowej i rur ze stali nierdzewnej z podparciem lub bez i z głowicą zgodnie z rysunkiem klienta.

Zmiany warunków pracy kotła, takie jak poziom obciążenia, zmiana paliwa, zmiana warunków spalania itp. Mają wpływ na temperaturę pary wylotowej z przegrzewacza, dlatego w kotłach elektrowni istnieje możliwość regulacji temperatury pary wylotowej z kotła, aby była stabilna przy Określoną wartość. Powszechnie używanymi środkami są:

(1) za pomocą dyszy wodnej lub powierzchniowego reduktora temperatury bezpośrednio reguluje temperaturę pary;

(2) z palnikiem wahadłowym do zmiany temperatury spalin na wylocie z pieca;

(3) z regulacją recyrkulacji dymu, absorpcja ciepła przez przegrzewacz. Wraz ze wzrostem obciążenia kotła wzrasta wartość przyrostu temperatury pary wlotowej i wylotowej przegrzewacza przepływowego, natomiast wartość przyrostu temperatury przegrzewacza promiennikowego maleje.

Jeżeli przegrzewacz konwekcyjny, przegrzewacz promiennikowy i przegrzewacz półpromiennikowy są odpowiednio połączone i skonfigurowane, temperatura pary wylotowej może się mniej zmieniać, gdy zmieniają się obciążenie i warunki spalania. W celu uniknięcia nadmiernej temperatury w poszczególnych rurach przegrzewacz jest podzielony na kilka grup rur w dużych kotłach.Para z każdej grupy rur jest mieszana ze skrzynką zbiorczą znajdującą się na zewnątrz pieca, a rura prowadząca parę służy do przemieszczania każdej grupy rur, aby uniknąć nadmiernej różnicy temperatur między każdą rurą.

Rodzaje produktów:

1. Super grzejnik promiennikowy: jest to najwcześniejszy rodzaj super grzejnika i jest umieszczony nad lub za brzegami rur wodnych w celu ochrony przed bezpośrednim działaniem ognia lub ognia.
Parametry zwiększające konwekcję


za.Zwiększenie przepływu paliwa i powietrza (przepływ spalin)
b.Zwiększenie masowego natężenia przepływu pary


Promieniowanie zależy głównie od temperatury płomienia.wraz ze wzrostem natężenia przepływu pary temperatura na wylocie spada.
Promiennik super grzejnik
Umieszczone są narażone na działanie źródła ciepła, co wymaga poprawy temperatury metalu.


Promiennikowe i konwekcyjne supergrzejniki i dogrzewacze są używane do pary o wysokiej temperaturze.
Wyposażenie dodatkowe wysokotemperaturowego promiennika parowego w kotle


Składa się z rur przypominających wąż (stal węglowa, stal stopowa lub stal żaroodporna itp.) Oraz skrzynek zbierających i innych materiałów pomocniczych.Rury mają na ogół φ32, φ38, φ42 lub inne typy specyfikacji, w zależności od potrzeb użytkownika oddzielnie.


Podgrzewacze
Są rozsądne jak super grzejniki, ale ponieważ ich temperatura wyjściowa jest nieco niższa niż super grzejników, a ich ciśnienie jest o 20% -25% niższe niż super grzejniki, mogą wytrzymać gorsze jakościowo stopy materiałów.


Podanie:
Podgrzewacz pary składa się z gęstych wężownic rurowych i jest umieszczany w kominie w temperaturze 450ºC-1000ºC.
W przypadku mocy kotła w elektrowni powyżej 10 MPa zwykle stosuje się płytę dociskową i przegrzewacz spiralny.

Detale

Warsztat

Kocioł HD oferuje najlepszy w swojej klasie obiekt, w tym

• Powierzchnia produkcyjna 200 000 metrów kwadratowych
• 150 inżynierów
• 600 kodowanych spawaczy
• 60 licencjonowanych inspektorów (w tym instruktorzy NDT poziomu lll)
• Klasa ALicencje na projektowanie i produkcję kotłów (wydawane przez Państwowy Urząd Nadzoru i Kontroli Jakości)
• ISO 90001: 2008 System jakości
• JAK JA Świadectwo Kocioł Komunalny
• ASME'S ',' U ' i NB upoważnienie do pieczęci
