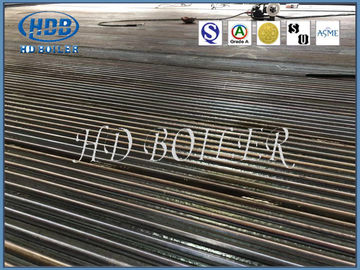

Panele ścienne wodne ze stali węglowej / nierdzewnej do mediów / elektrowni, wysoka wydajność

Panele ścienne ze stali węglowej / nierdzewnej do instalacji użyteczności publicznej / elektrowni, wysoka wydajność

Opis produktu

Ściana wodna jest główną powierzchnią promieniowania cieplnego, umieszczoną wewnątrz komory kotła i dokonuje wymiany ciepła bezpośrednio z płomieniem wysokotemperaturowym.Rury konwekcyjne stanowią konwekcyjną powierzchnię grzewczą kotła, umieszczoną pomiędzy wylotem komory kotła a końcową powierzchnią grzewczą i bezpośrednio doprowadzają do wymiany ciepła ze spalinami wysokotemperaturowymi.Ściany wodne i rury konwekcyjne są główną powierzchnią cieplną kotła, średnica rur dla obu ogólnie używanych rur stalowych kotłowych 51-60 mm, również na żądanie.

Parametr

Rodzaje

W zależności od typu konstrukcji istnieją głównie trzy typy: typ rury lekkiej, typ membrany i typ rury przebijającej. Ściana wodna rury świetlnej składa się z całego rzędu bezszwowych rur stalowych, a konstrukcja jest najprostsza. Membrana ściana chłodząca wodę jest zgrzewana ze sobą za pomocą zgrzewania punktowego wielu walcowanych rur żebrowych, dzięki czemu jest to szczelna kompozytowa powierzchnia grzewcza, która może nie tylko poprawić szczelność pieca, zmniejszyć wyciek powietrza, ale także lepiej chronić ścianę pieca, zmniejszenie ciężaru ściany pieca i uproszczenie konstrukcji. Ściana chłodząca rurkę przebijającą jest przyspawana do rury ściennej chłodzącej wodę za pomocą wielu kołków o długości 20 ~ 25 mm i średnicy 6 ~ 12 mm, oraz następnie pokryty chromitowym tworzywem ogniotrwałym w celu zmniejszenia absorpcji ciepła części ściany chłodzącej wodę i zwiększenia temperatury w strefie spalania.Nadaje się do sytuacji, w których zapłon paliwa jest szczególnie utrudniony lub w przypadku niektórych pieców z wyładunkiem ciekłego żużla. W zależności od położenia układu istnieją dwa rodzaje ścian i ścianki działowe (czyli obie strony są ogrzewane). Te pierwsze są w większości wbudowane w wewnętrznej ścianie ściany pieca, z jednej strony pochłaniającej ciepło. Większość z tych ostatnich montowana jest pośrodku dużego pieca kotłowego, dzieląc cały piec na dwie oddzielne części, z dwóch stron ogrzewanych.

Zalety membranowej ściany wodnej

1).Gwarantuje szczelność ściany paleniska i zmniejsza przeciek powietrza z komory spalania.

2).Aby osiągnąć pełne chłodzenie wodą komory spalania i membranowej ściany wodnej osprzętu kotła, korzystne jest zapobieganie koksowaniu pod warunkiem dopalania.

3).Zdolność akumulacji ciepła jest niewielka, nagrzewanie się komory spalania jest szybkie, a także szybkie chłodzenie, co może skrócić czas schładzania rozruchu kotła i wyłączenia paleniska.

4).Dobrze jest zastosować górną podpartą ścianę chłodzoną wodą i może to zmniejszyć obciążenie ramy kotła, co jest korzystne dla zwisu.

5) W porównaniu z gołymi rurami, membranowa ściana wodna poprawia zdolność absorpcji ciepła rur.

6) Fabrycznie bezpośrednia ściana membranowa kotła może poprawić stopień wstępnej kombinacji części kotła i zmniejszyć obciążenie instalacji.

Warsztat

Orzecznictwo

Wprowadzenie firmy

Założona w 1985 roku firma Zhangjiagang Hua Dong Boiler Co., Ltd. (działająca jako kocioł HD) produkuje elektrownię;przemysłowy;marnować ciepło;spalanie odpadów;biomasa;organiczny nośnik ciepła i elektryczne kotły parowe.W połączeniu z szeroką gamą powierzchni grzewczych, HD Boiler wprowadza na rynek unikalną usługę obejmującą projektowanie, produkcję, instalację, konserwację i wymianę części ciśnieniowych kotła.
