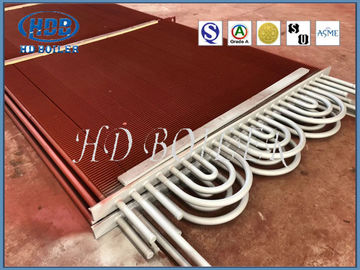

Wysokowydajne części kotła z odzyskiem ciepła Ekonomizer pary Stal węglowa ND

Wysokowydajne części kotła z odzyskiem ciepła Ekonomizer pary Stal ND Stal węglowa

Opis produktu

Ekonomizery to urządzenia mechaniczne zaprojektowane w celu zmniejszenia zużycia energii lub wykonywania użytecznych funkcji Mówiąc najprościej, ekonomizer to wymiennik ciepła. W kotle parowym urządzenie wymiennika ciepła służy do podgrzewania płynu lub odzyskiwania nadmiaru ciepła z produktów spalania, spalin gaz z elektrociepłowni, który jest następnie odprowadzany przez komin.

Spaliny to spaliny wytwarzane przez elektrownie, na które składają się głównie azot, dwutlenek węgla, para wodna, tlenek węgla itp. Dlatego na proces wykorzystania energooszczędnego urządzenia do oszczędzania energii w elektrociepłowni wskazuje: nazwę urządzenia.

Ciepło odpadowe jest z kolei wykorzystywane do wstępnego podgrzewania wody zasilającej kocioł, a na koniec zamieniane na parę przegrzaną. W rezultacie oszczędza się zużycie paliwa, a proces jest w dużej mierze zaoszczędzony, ponieważ zasadniczo gromadzimy ciepło odpadowe i stosujemy je tam, gdzie jest potrzebne. Teraz jednak, oprócz tego, dostępne ciepło z gazów spalinowych może być ekonomicznie odzyskiwane za pomocą podgrzewacza powietrza, który jest niezbędny dla wszystkich kotłów pyłowych.

Zasada działania ekonomizera

1. Jak pokazano na powyższym rysunku, spaliny wychodzące z pieca kotła parowego przenoszą dużo ciepła.

2.Funkcją ekonomizera w elektrociepłowni jest odzyskiwanie części ciepła z ciepła odprowadzanego w spalinach do komina i wykorzystanie do podgrzania wody zasilającej kocioł.

3. Jest to po prostu wymiennik ciepła z gorącymi spalinami po stronie skorupy i wodą po stronie rury z przedłużoną powierzchnią grzewczą, taką jak płetwy lub skrzela

Ekonomizery w elektrociepłowni

Ekonomizery muszą być dobrane do objętości i temperatury spalin, maksymalnego spadku ciśnienia przechodzącego przez komin, rodzaju paliwa używanego w kotle i ilości energii do odzyskania.

Gdy woda jest gotowana w kotle parowym, wytwarzana jest para, która jest następnie przegrzewana, po czym jest przekazywana do turbin.

Następnie para odlotowa z łopatek turbiny przepuszczana jest przez skraplacz parowy turbiny, w którym para jest kondensowana i ta skondensowana woda jest następnie wstępnie podgrzewana najpierw w podgrzewaczu wody zasilającej, a następnie w nim przed ponownym wprowadzeniem do kotła.

Umieszcza się go w przejściu spalin pomiędzy wyjściem z kotła a wejściem do komina.

W tym przypadku między dwiema głowicami umieszcza się dużą liczbę cienkościennych rur o małej średnicy.

Gazy spalinowe wypływają na zewnątrz rur zwykle w przeciwprądzie.

Parametry

*Uwaga: KOCIOŁ HD może wykonać specjalny typ ekonomizera zgodnie z wymaganiami klienta.


Kontrola jakości
