Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HD Boiler |
Orzecznictwo: | ISO9001 , SGS , TUV , ASME , EN |
Numer modelu: | Przegrzewacz i podgrzewacz |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Pakowanie zdatne do żeglugi |
Czas dostawy: | 30 dni |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 1500 ton / miesiąc |
Paliwo: | Opalany węglem / gazem / olejem, ciepło wody | Rodzaj: | Cewki |
---|---|---|---|
Nacisk: | Niskie / wysokie ciśnienie | Zakres zastosowań: | Przemysł / elektrownia |
Specyfikacja: | Dostosowane | Materiał: | Stal węglowa / stal nierdzewna itp |
Stan: | Nowy | uszczelka: | Pakiet żelaznej ramy |
High Light: | przegrzewacz w kotle,dogrzewacz w elektrowni |

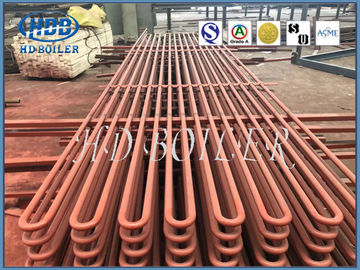

ASME Standardowy przegrzewacz i podgrzewacz wymiennika ciepła Części kotła Wysoka wydajność
Wprowadzenie produktów
Reheater jest zasadniczo rodzajem przegrzewacza pary, który podgrzewa parę niskociśnieniową, która została przegrzana i osiąga określoną temperaturę.Podgrzewacz dodatkowo poprawia sprawność cieplną obiegu elektrowni i kontroluje temperaturę pary łopatki stopnia końcowego turbiny parowej w dopuszczalnym zakresie. Podgrzewacz to nagrzewnica, która zamienia parę z turbiny parowej w parę przegrzaną. podgrzewacz.Jednym z nich jest zmniejszenie wilgotności pary wodnej, co jest pomocne w ochronie łopatek turbiny, po drugie, można poprawić względną sprawność wewnętrzną i bezwzględną sprawność wewnętrzną.
Typ Zalety Wady Sposób podparcia:
Typ zawieszany
1.Potwierdzone wsparcie strukturalne
2. Zablokowanie przepływu przez skroploną parę
3. Wymaga powolnego ponownego uruchomienia, aby usunąć wodę gromadzącą się na dnie.obsługiwane z góry
Odwrócony typ
1. prawidłowe odprowadzanie skroplonej pary
2. Brak sztywności strukturalnej, szczególnie przy przepływie gazu z dużą prędkością. Wsparty od dołu
Typ poziomy
1. Właściwy drenaż
2. Dobra sztywność konstrukcji.
Detale
1 | Skład materiału | Stal węglowa, stal stopowa lub stal żaroodporna, pojemniki zbierające i inne materiały pomocnicze.Rury to niestandardowe typy specyfikacji. |
2 | Wzorzec projektowy | Układ pionowy lub poziomy. |
3 | Zalety | Piękny wygląd, rozmiar, dokładność, pierwszorzędna technologia gięcia i spawania, pierwszorzędny sprzęt do wykrywania. |
Struktura projektu
1. podgrzewanie pary nasyconej o temperaturze do 900 st. C.
2. wysoka sprawność,> 90%.
3. szybkie ogrzewanie.
4. konstrukcja ze stali nierdzewnej.
5. długa żywotność projektowa, 15 lat.
Funkcja produktu
W celu poprawy sprawności cieplnej dużych zespołów prądotwórczych szeroko stosowany jest pośredni cykl dogrzewania, gdzie para główna wychodząca z przegrzewacza kotła jest kierowana do dogrzewacza w celu podwyższenia temperatury po zakończeniu pracy w cylindrze wysokociśnieniowym pary. turbina.Następnie jest przesyłany do cylindra środkowego ciśnienia turbiny parowej, aby kontynuować ekspansję i pracę.Niektóre duże jednostki, po tym, jak cylinder średniego ciśnienia odprowadzą parę z powrotem do ogrzewania kotła, znane jako dwa pośrednie cykle ponownego nagrzewania, mogą być stosunkowo poprawioną wydajnością cyrkulacji około 2% Niektóre jednostki testowe przyjmują nawet trzy cykle dogrzewania.Po przyjęciu cyklu ponownego nagrzewania układ cieplny, konstrukcja i regulacja pracy kotła i urządzenia turbiny parowej stają się skomplikowane, a koszt wzrasta, więc jest to uwzględniane w wytwarzaniu jednostki o mocy większej niż 100 megawatów, zwykle tylko po zastosowaniu podgrzewu pośredniego.
cechy produktu
Większy wpływ na sprawność cieplną obiegu urządzenia ma opór przepływu pary w układzie dogrzewania, który zmniejsza się o 0,2 ~ 0,3% przy każdym wzroście oporu o 0,1 MPa, stąd większe średnice rur (42 ~ 60 mm) i mniejszy przepływ masowy pary. prędkość (250 ~ 400 kg / (metr 2 · s)) są powszechnie stosowane do kontrolowania oporu korpusu nagrzewnicy, aby nie przekraczał 5-7% jego ciśnienia wlotowego pary. Ciśnienie pary przegrzanej jest niższe niż ciśnienie pary głównej, a konwekcyjne przenoszenie ciepła pary wewnątrz rury jest słabe do ściany rury, dlatego temperatura metalu ściany rury jest wyższa i należy przyjąć lepszą stal wysokotemperaturową, a nawet stal austenityczną chromowo-niklową. Temperaturę pary dogrzewającej można regulować (patrz regulacja temperatury pary w kotle).
