Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HD BOILER |
Orzecznictwo: | ISO9001 , SGS , TUV , ASME , EN |
Numer modelu: | Przegrzewacz i podgrzewacz |
Minimalne zamówienie: | 1 zestaw / 10 przycisków |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Pakowanie zdatne do żeglugi |
Czas dostawy: | 50 ~ 100 dni |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 1500 ton / miesiąc |
Materiał: | Stal węglowa | Leczenie: | Meble elektryczne |
---|---|---|---|
Próba hydrauliczna: | Zaakceptować | Grubość rurki: | Odpowiedni |
Owalność: | Czek | Stan: | Nowy |
High Light: | przegrzewacz konwekcyjny,przegrzewacz w kotle |

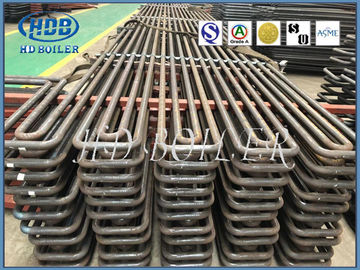

Przetwarzanie cewek przegrzewacza ze stali węglowej Wymiennik ciepła Hign Efficeint
Informacje o produkcie
1 | Efektywność cyklu parowego poprawia się dzięki wyższemu ciśnieniu i temperaturze pary oraz jej dogrzewaniu. |
2 | Zarówno przegrzanie, jak i ponowne podgrzanie pary muszą być jak najwyższe.Przy ciśnieniu pary 120 bar i wyższym efektywność cyklu poprawia się o -1% na każde 20 ° C wzrostu przegrzania. |
3 | Dlatego pożądane są wysokie przegrzania dla każdego zakresu ciśnień, odpowiadające metalurgii turbiny. |
Przegrzewacz
W kotle podkrytycznym SH znajduje się między głównym przewodem pary a walczakiem pary i składa się z |
• Rury nasycone, które transportują parę z bębna do kolektora wlotowego SH (gdy rury SH nie są bezpośrednio połączone z bębnem) |
• Zespoły przegrzewaczy wraz z odpowiednimi głowicami wlotowymi i wylotowymi |
• Stacja Attemperator dla STC |
• Kolektor główny pary ze wszystkimi złączkami i zakończony głównym zaworem odcinającym pary (MSSV) |
Para z walczaka przepływa w kierunku głównej głowicy pary i nie powinno być między nimi żadnego zaworu, aby zapewnić przepływ w rurach SH w każdych warunkach, aby zapobiec przegrzaniu i awarii. |
Podgrzewacz
Ponowne podgrzanie pary polega na wycofaniu częściowo rozprężonej pary (na końcu cylindra wysokociśnieniowego turbiny), zawróceniu jej do kotła w zimnych rurach dogrzewających, podgrzaniu do tej samej lub wyższej temperatury co para przegrzana i zawróceniu do turbina w gorących rurach do dogrzewania.Pod względem sprzętowym system RH obejmuje
• Rura do ponownego nagrzewania na zimno od turbiny do kotła |
• Zawory bezpieczeństwa na rurze zimnego ogrzewania |
• Awaryjny system podgrzewania wody rozpryskowej na zimnej rurze grzewczej lub rurze łączącej |
• Zespół nagrzewnicy wraz z kolektorami wlotowymi i wylotowymi |
• Rura do podgrzewania na gorąco od kotła do turbiny |
Budowa
Zanurz rurkę serpentynową w zbiorniku z płynem, gdy wnętrze węża jest płynne.Aby stale wypełniać całą rurkę, ciecz należy podawać od dolnego końca do górnego końca rury. wprowadzana do węża, aby uniknąć uderzeń wodnych i zatorów spowodowanych gromadzeniem się zimnej cieczy w wężu, para powinna wchodzić od góry, a kondensat odprowadzać od dołu.
Konstrukcję wężownicy zanurzeniowej można podzielić na dwa rodzaje: nierozłączny i demontowalny.W doborze należy kierować się czystością medium i korozją.Wysokość pakowania i zastosowany materiał.Wybór materiałów uszczelki może być określony przez wykorzystanie ciśnienia, temperatury i rodzaju medium w urządzeniu.
Funkcjonować
Zanurzeniowy wężownicowy wymiennik ciepła, zwykle używany do chłodzenia, skraplania lub ogrzewania, chłodzenia i odparowywania medium na zewnątrz rury.
Jego zalety to prosta konstrukcja, niski koszt oraz wygodna obsługa i zarządzanie, a ponadto wytrzymuje wysokie ciśnienie w cewce.Ponadto jest często używany jako element wymiany ciepła w reaktorze o małej powierzchni wymiany ciepła.
Wady: przeważnie średnia prędkość w zbiorniku jest bardzo mała, więc współczynnik przenikania ciepła na zewnątrz rury jest niewielki, ponadto stopień przepełnienia wszystkich miejsc w zbiorniku jest z grubsza zbliżony, więc średnia różnica temperatur nie jest duża, więc efekt wymiany ciepła jest słaby. Sprzęt był nieporęczny. Nie nadaje się do użytku jako wymiennik ciepła z dużą powierzchnią wymiany ciepła.
Materiał
Materiałem przegrzewacza i podgrzewacza jest rura stalowa, rura miedziana, inny metal nieżelazny, rura ceremonialna, rura grafitowa i tak dalej.
Warsztat
