Miejsce pochodzenia: | ZhangJiagang, Jiangsu, Chiny |
Nazwa handlowa: | HD Boiler |
Orzecznictwo: | ISO9001 , ASME , GradeA , SGS , EN ,TUV |
Numer modelu: | Dostosowywanie |
Minimalne zamówienie: | 1 zestaw / zestawy 10 ton |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Standardowy pakiet zdatny do żeglugi |
Czas dostawy: | 50-100 dni |
Zasady płatności: | Western Union, L / C, T / T |
Możliwość Supply: | 500 ton / miesiąc |
Stan: schorzenie: | Nowy | Rodzaj: | Rury ścienne kotła |
---|---|---|---|
Specyfikacja: | Dostosowane | Kod HS: | 3215960855 |
Zakres zastosowań: | Elektrownia , przemysłowa | Nazwa: | Panel ścienny wodny |
High Light: | panele ścienne do wody kotłowej,rury ścienne do wody kotłowej |

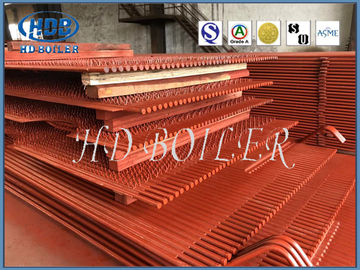

Wysokowydajne panele ścienne z kotłem w standardzie ASME, rury ścienne z wodą w kotle
Panele ścienne wodne Opis
Zwykle układany pionowo na wewnętrznej powierzchni ściany pieca, służy głównie do pochłaniania ciepła promieniowania z płomienia i wysokotemperaturowych spalin w piecu. Jest to główny rodzaj wyparnej powierzchni grzewczej nowoczesnego kotła, a także podstawowy część pętli obiegu wody kotła. Ze względu na rolę zarówno chłodzącą, jak i ochronną ścianki pieca, stąd nazwa.
Ścianki chłodzenia wodnego zostały pierwotnie zaprojektowane tak, aby nie były ogrzewane, a schładzały piec tak, aby nie uległ on uszkodzeniu w wysokich temperaturach. Później, w wyniku jego dobrej funkcji wymiany ciepła, stopniowo wymieniano bęben, stając się głównym ogrzewaniem części kotła.
Na wewnętrznej ścianie paleniska kotła umieszczona jest wyparna powierzchnia grzewcza złożona z wielu równoległych rur. Zadaniem ściany wodnej jest pochłanianie ciepła promieniowania wysokotemperaturowego płomienia lub spalin w palenisku, wytwarzanie pary lub gorącej wody w palenisku. rury, zmniejsz temperaturę ściany pieca i chroń ścianę pieca. W kotle o dużej pojemności temperatura płomienia jest bardzo wysoka, a intensywność promieniowania cieplnego jest bardzo wysoka. Kocioł zawiera od 40 do 50 procent lub więcej ciepło pochłaniane przez ścianę wodną. Z wyjątkiem kilku kotłów o małej mocy, nowoczesne kotły wodnorurkowe wykorzystują ściany chłodzące wodę jako główną powierzchnię grzewczą wyparną.
Parametr
Nazwa | Membranowy panel wodny |
Materiał | Stal węglowa, stop, stal nierdzewna |
Rozmiar rury | Φ38 - 76 mm, lub zgodnie z wymaganiami |
Standard | ISO , ASME |
Model | Nabijane |
Podanie | Możliwość montażu wokół komory spalania kotła |
Rodzaje
Ściana wodna światłowodu
Ściana wodna światłowodu wykonana jest z ogólnej rury stalowej kotłowej. Szeroko stosowana w kotłach małej i średniej mocy.Stopień szczelności układu ścianek chłodzących wodę mierzy się stosunkiem (s/d) między rozstawem s rury a zewnętrzną średnicą d rury.Wydajność kotła jest niewielka, s/d jest duża (1,5 ~ 2), stopień wykorzystania metalu jest wysoki, a wydajność ochronna ściany pieca jest słaba, a ciężka ściana pieca jest zwykle zbudowana z cegieł ogniotrwałych. Wraz ze wzrostem wydajności kotła s/ d maleje (1,1 ~ 1,2), wskaźnik wykorzystania metalu jest niski i można przyjąć lekką ścianę pieca. Gdy s / d < 1,1, można zastosować ścianę rury. Proces produkcji ściany chłodzącej wodę światłowodową jest prosty i nie wymaga dużego sprzętu zmechanizowanego.Jednak szczelność kotła jest słaba, konstrukcja ściany paleniska jest skomplikowana, a konstrukcja trudna, a konstrukcja dźwigu podporowego również jest skomplikowana.
Ściana wodna membranowa
Hermetyczna konstrukcja ściany wodnej membranowej zgrzewana rurami i lamelami. Zalety: mniejszy przeciek powietrza w piecu; Ściana rury może być dostosowana do zmniejszenia obciążenia konstrukcji stalowej i obniżenia kosztów kotła. zawieszona konstrukcja i poprawa systemu rozszerzalności cieplnej. Nadaje się do dużej zmechanizowanej produkcji, wysoka szybkość montażu; Mała pojemność magazynowania ciepła, skrócenie czasu startu i zatrzymania. Wadą jest to, że proces produkcyjny jest bardziej złożony. Duża pojemność, wysoka temperatura i wysoka - kotły ciśnieniowe wykorzystują membranową ścianę wodną.
Podanie
Ściany wodne kotła to ściany membranowe, które są wykonane z rur zespawanych ze sobą z lub bez paska metalu pomiędzy nimi.Ściany te tworzą obudowę komory spalania węgla.Rury ze ścianą wodną są również określane jako sekcja parownika;Zawierają wodę głównie w postaci płynnej, która stopniowo odparowuje w miarę unoszenia się w kotle.
Gwarancja
1. Roczna gwarancja
2. Części zamienne dostępne w cenie fabrycznej
3. Dostępne różne napięcia
4. 100% testowane przed dostawą!
5. Pomóż klientom przygotować się do pierwszej budowy, a także zorganizować inżyniera instrukcja montażu i uruchomienia na miejscu,
6. Szkolić operatorów pierwszej linii;
7. Sprawdź sprzęt;
Orzecznictwo
