Szczegóły produktu
| Kod projektu i wykonania: | ASME SEKCJA I, EDYCJA 2017 | Ciśnienie projektowe: | 7,9 MPa |
|---|---|---|---|
| Temperatura projektowa: | 300 ℃ | WYMAGANIA NDE: | wymagany |
| PWHT: | wymagany | HYDROSTATYCZNE CIŚNIENIE PRÓBNE: | 11,9 MPa |
| Podkreślić |
walczak w kotle,walczak bojlera |
||
Opis produktu

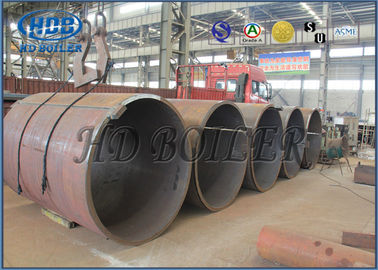

Bojler parowy kotła ASME 2017 Edition PWHT i NDE Wymagane wysokie ciśnienie
Opis
| 1 | ZA śweam bęben jest standardową cechą pliku kocioł wodnorurkowy. |
| 2 | Jest to zbiornik wody / pary na górnym końcu rur wodnych. |
| 3 | Bęben przechowuje parę wytworzoną w rurach wodnych i działa jakoseparator mieszaniny pary wodnej z wodą. |
| 4 | Różnica w gęstościach pomiędzy ciepłą i zimną wodą pomaga w gromadzeniu „cieplejszej” - wody / i pary nasyconej w walczaku. |
| 5 | Początkowo pojedynczy bęben na dole i trzy bębny na górze były połączone siecią rur, które były przyspawane do bębnów powyżej i do pojedynczego bębna poniżej. |
Funkcjonować
| 1 | ZA walec parowy jest używany samodzielnie lub w firmie bęben na błoto / wodę zasilającą umieszczony na dolnym poziomie. |
| 2 | Kocioł z walczakiem i walczakiem szlamowo-wodnym zwany kotłem dwubębnowym i bęben parowy kotły tylko z tak zwanym kotłem jednobębnowym. |
| 3 | Konstrukcja kotła dwubębnowego normalnie przeznaczonego do kotłów niskociśnieniowych, natomiast kotła jednobębnowego w dużej mierze zaprojektowanego dla kotłów wysokociśnieniowych. |
| 4 | Oddzielona para jest wyciągana z górnej części bębna i rozprowadzana do procesu. |
| 5 | Dalsze ogrzewanie pary nasyconej spowoduje, że do napędu zwykle używana jest para przegrzana turbina parowas. |
| 6 | Para nasycona jest wyciągana znad bębna i ponownie wchodzi do pieca przez przegrzewacz. |
| 7 | Mieszanina pary i wody wchodzącej do walczaka przez rury wznośne, wewnętrzny bęben składający się z odmgławiacza oddziela kropelki wody od pary w celu wytworzenia suchej pary. |
| 8 | Nasycona para wodna na dnie bębna spływa przez rurę opadową, zwykle ogrzewaną, do głowicy i bębnów na wodę. |
| 9 | Woda zasilająca jest również podawana do walczaka przez rurę doprowadzającą parę biegnącą wewnątrz walczaka, wzdłuż walczaka. |
Wymagania techniczne:
| 1 | Projekt i wykonanie będą zgodne z ASME sekcja I, edycja 2017 i specyfikacja produkcyjna. |
| 2 | Wszystkie wymiary podano w mm, chyba że określono inaczej. |
| 3 | Wszystkie spoiny poprzeczne i obwodowe powinny być poddane kontroli RT |
| 4 | Spoiny mocowań do bębna powinny wykonywać kontrolę PT |
| 5 | PWHT na PW-391S wymagany dla całego walczaka po wykonaniu spawów. |
| 6 | Końce przygotowane do spawania w terenie zostaną zabezpieczone warstwą deoksaluminianu w odległości 2 cali od końca, a następnie zabezpieczone i uszczelnione taśmą, aby zapewnić zasadniczo wodoszczelne uszczelnienie. |
| 7 | Bęben zostanie pokryty od zewnątrz jedną warstwą farby podkładowej (z wyjątkiem stali nierdzewnej). |
| 8 | Kołnierz powinien być dobrze chroniony |
Uwaga
Poziom wody w walczaku kotła jest jednym z najważniejszych parametrów elektrowni zarówno do pomiaru, jak i do regulacji.Kontrola prawidłowego poziomu wody w kotle ma krytyczne znaczenie dla bezpiecznej pracy kotła.Jeśli poziom jest zbyt niski, rury kotła zostaną uszkodzone przez przegrzanie.Jeśli poziom jest zbyt wysoki, separatory pary nie będą działać prawidłowo, kontrola temperatury będzie utrudniona, a rury przegrzewacza i turbina mogą zostać uszkodzone przez wilgoć lub przenoszone chemikalia do uzdatniania wody.
Najważniejsze cechy produktu
Bojler parowy kotła ASME 2017 Edition PWHT i NDE Wymagane wysokie ciśnienie Opis 1 ZA śweam bęben jest standardową cechą pliku kocioł wodnorurkowy. 2 Jest to zbiornik wody / pary na górnym końcu rur wodnych. 3 Bęben przechowuje parę wytworzoną w rurach wodnych i działa jakoseparator mieszaniny pary ...
Ogrzewanie powierzchni membranowej ściany kotła o wysokim ciśnieniu Argonowe spawanie łukowe dla kotła biomasy
High Pressure Power Boiler Heating Surface Membrane Wall Argon Arc Welding For Biomass Boiler Product Introduction Water wall panels with pins usually laid vertically on the inner wall of the furnace wall, it is mainly used to absorb the radiant heat emitted by the flame and high-temperature flue gas in the furnace.It is the main type of evaporating heating surface of all kinds of modern boilers and the basic component of boiler water circulation loop.Because of both cooling
Wysokiej częstotliwości spawania H Fin Tube Economizer dla kotła elektrowni ASME
High Frequency Welding H Fin Tube Economizer For Power Plant Boiler ASME Product Description The boiler economizer is a device used to recover waste heat in industrial boilers, usually located at the tail of the flue of the boiler, which increases the feed water temperature and reduces fuel consumption by absorbing the heat of the flue gas, so as to achieve the effect of energy saving and emission reduction. But at the same time, as an environmental protection equipment, the
Węglowa stal SA192 Superheater Coil Argon Arc Welding 100% PT
Product Description: A boiler superheater is an essential component in a boiler system, responsible for increasing the temperature of steam produced by the boiler. One of the key products in this category is the Superheater Coil, designed to enhance the efficiency and performance of boiler systems. This particular superheater is suitable for various fuels, including coal, oil, and biomass, making it versatile and adaptable to different energy sources. The Superheater Coil
Kotel przemysłowy SA210A1 Kotel stalowy Economizer Część wymiany ciepła Certyfikacja ASME
Boiler Industrial SA210A1 Steel Boiler Economizer Heat Exchange Part ASME Certification Introduction The H-shaped finned tube is also known as the H-shaped fin tube, also known as the butterfly fin tube. It is to weld symmetrically two pieces of steel with an arc in the middle to form fins (ribs or butterflies), the frontal shape of which resembles the letter "H", so it is called the H-shaped finned tube. The two fins of the H-shaped fin tube are rectangular and approximately
