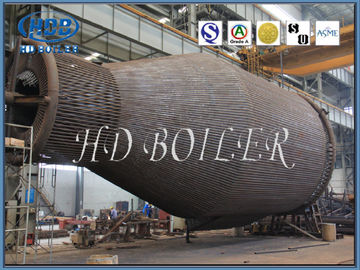

Indywidualny przemysłowy separator cyklonowy do kotłów przemysłowych i kotłów CFB

Indywidualny przemysłowy separator cyklonowy do kotłów przemysłowych i kotłów CFB

    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
  • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers

    Szczegóły Produktu:

    Miejsce pochodzenia: CHINY
    Nazwa handlowa: HD BOILER
    Orzecznictwo: ISO9001 , SGS , TUV , ASME , EN
    Numer modelu: Separator cyklonowy

    Zapłata:

    Minimalne zamówienie: 1 zestaw
    Cena: Negotiable
    Szczegóły pakowania: Żelazny pakiet ramowy
    Czas dostawy: 40 - 100 dni
    Zasady płatności: L/c, T/T, Western Union
    Możliwość Supply: 100 zestawów miesięcznie
    Skontaktuj się teraz
    Szczegółowy opis produktu
    Imię: Odpylacz typu cyklonowego Efficiency: 99.5% ~ 99.9%
    Material: Carbon steel, Alloy steel, equivalent Rodzaj obiegu: Naturalne krążenie



      Stożkowy separator cyklonowy do kotłów przemysłowych i kotłów węglowych CFB





    Opis produktu



    Cyclone separator is a kind of equipment used for separating gas-solid system or liquid-solid system. Separator cyklonowy jest rodzajem sprzętu stosowanego do oddzielania układu gaz-ciało stałe lub układ ciecz-ciało stałe. The working principle is that the solid particles or droplets with large inertia centrifugal force are separated from the outer wall by the rotating motion caused by the tangential introduction of air flow. Zasada działania polega na tym, że cząstki stałe lub kropelki o dużej sile odśrodkowej o dużej bezwładności są oddzielane od ściany zewnętrznej przez ruch obrotowy powodowany przez styczne wprowadzenie przepływu powietrza. The main characteristics of cyclone separator are simple structure, high operating flexibility, high efficiency, convenient management and maintenance, low cost. Główne cechy separatora cyklonowego to prosta konstrukcja, wysoka elastyczność działania, wysoka wydajność, wygodne zarządzanie i konserwacja, niski koszt. It is used for collecting dust with diameter of 5-10 μm. Służy do zbierania pyłu o średnicy 5-10 μm. It is widely used in pharmaceutical industry. Jest szeroko stosowany w przemyśle farmaceutycznym. It is especially suitable for dust particles which are thicker and contain more dust. Jest szczególnie przydatny w przypadku grubszych cząstek pyłu. Under high temperature and high pressure conditions, it is also often used as an internal separation device in fluidized bed reactor or as a pre-separator. W warunkach wysokiej temperatury i wysokiego ciśnienia jest również często stosowany jako urządzenie do separacji wewnętrznej w reaktorze ze złożem fluidalnym lub jako separator wstępny. It is a widely used separation equipment in industry. Jest to szeroko stosowany sprzęt do separacji w przemyśle.





    Główne cechy

    1 W komplecie z projektem komputera, dokładne i niezawodne projektowanie.
    2 Skorupa przyjmuje strukturę ramy o wysokiej wytrzymałości, dobrej stabilności, a także może być zaprojektowana przy różnych wymaganiach dotyczących ciśnienia i temperatury.
    3 Sposoby wlotu i wylotu gazu można ustawić zgodnie z charakterystyką procesu projektowego w różnych formach, z elastycznością układu procesu.
    4 Korzystanie z przepływu powietrza typu rezystancyjnego oraz urządzenia do równomiernego przekierowania, jednolitego powietrza i bez zjawiska blokowania.
    5 Opady przy użyciu płyty płytowej 480C, nakłucie rurki wyładowczej przy użyciu nowej linii RS, większość z zarządzaniem, równomierność rozładowania, wydajność rozładowania.
    6 Elektroda wyładowcza połączona z ramą racjonalnego, brak porzuconych połączeń, rozłączona sytuacja.
    7 Bicie młotkiem ramienia skrętnego, równomierne i skuteczne przenoszenie siły, łatwe czyszczenie.







    Zasada i działanie

    Cyclone dust separator is a dry gas-solid separator which separates dust from airflow by centrifugal force produced by gas-solid mixture in high-speed rotation. Cyklonowy separator pyłu jest suchym separatorem gaz-ciało stałe, który oddziela pył od przepływu powietrza za pomocą siły odśrodkowej wytwarzanej przez mieszankę gaz-ciało stałe przy dużej prędkości obrotowej. Because the centrifugal force acting on the particles is far greater than the gravity and inertia force, the separation efficiency is higher. Ponieważ siła odśrodkowa działająca na cząstki jest znacznie większa niż siła grawitacji i bezwładności, skuteczność oddzielania jest wyższa.

    Indywidualny przemysłowy separator cyklonowy do kotłów przemysłowych i kotłów CFB



    The separation principle and structure of the commonly used tangential inlet cyclone separator are shown in the figure. Zasada i struktura powszechnie stosowanego separatora cyklonu stycznego na wlocie pokazano na rysunku. The main structure is a conical cylinder with a gas inlet pipe in the tangential direction of the upper section of the cylinder, a exhaust pipe inserted into a certain depth in the cylinder on the top of the cylinder, and a powder outlet receiving fine powder at the bottom of the conical cylinder. Główna konstrukcja to stożkowy cylinder z rurą wlotową gazu w kierunku stycznym do górnej części cylindra, rurą wydechową umieszczoną na określonej głębokości w cylindrze na górze cylindra oraz wylotem proszku przyjmującym drobny proszek w spód stożkowego cylindra. When the dust-laden airflow enters the cyclone separator at the speed of 12-30m/s from the intake pipe, the airflow will change from linear motion to circular motion. Gdy obciążony pyłem strumień wchodzi do separatora cyklonowego z prędkością 12-30 m / s od rury wlotowej, przepływ powietrza zmieni się z ruchu liniowego na ruch kołowy. Most of the rotating airflow flows downward from the cylinder to the cone along the wall. Większość wirującego przepływu powietrza przepływa w dół od cylindra do stożka wzdłuż ściany. In addition, under the action of centrifugal force, the particles are thrown to the wall of the separator. Ponadto pod działaniem siły odśrodkowej cząstki są wyrzucane na ściankę separatora. Once the dust particles contact the wall, they lose inertia force. Gdy cząstki pyłu zetkną się ze ścianą, tracą siłę bezwładności. The momentum of downward axial velocity near the wall falls along the wall and enters the ash discharge pipe, and falls into the collection bag from the outlet. Pęd prędkości osiowej w dół w pobliżu ściany spada wzdłuż ściany i wchodzi do rury odprowadzającej popiół i wpada do worka zbierającego z wylotu. In the process of downward rotation, the outer swirling flow continuously flows into the central part of the separator, forming a centripetal radial flow, which constitutes the inner swirling flow of upward rotation. W procesie rotacji w dół zewnętrzny wirujący przepływ w sposób ciągły przepływa do środkowej części separatora, tworząc promieniowy przepływ dośrodkowy, który stanowi wewnętrzny wirowy przepływ w górę. The rotation direction of inner and outer swirling flow is the same. Kierunek obrotu wewnętrznego i zewnętrznego wirującego przepływu jest taki sam. Finally, the purified gas passes through the exhaust pipe and is discharged, and a part of the finer dust particles that have not been separated also escape. Na koniec oczyszczony gaz przechodzi przez rurę wydechową i jest odprowadzany, a część drobniejszych cząstek pyłu, które nie zostały oddzielone, również ucieka. The other small part of the gas flowing from the intake pipe flows downward along the outer side of the exhaust pipe through the top cover of the cyclone separator. Druga niewielka część gazu przepływającego z rury wlotowej przepływa w dół wzdłuż zewnętrznej strony rury wydechowej przez górną pokrywę separatora cyklonowego. When it reaches the lower end of the exhaust pipe, it converges with the upward internal swirling flow and enters the exhaust pipe. Kiedy osiągnie dolny koniec rury wydechowej, zbiega się z wewnętrznym wirującym przepływem do góry i wchodzi do rury wydechowej. The fine particles dispersed in the upper swirling flow in this part are also takes away, and then trapped by a bag filter or a wet dust collector. Drobne cząstki rozproszone w górnym wirującym strumieniu w tej części są również usuwane, a następnie zatrzymywane przez filtr workowy lub mokry odpylacz.





    The purified natural gas enters the cyclone separation zone through the inlet of the equipment.When the impurity gas enters the cyclone separation pipe along the axis, the airflow is strongly rotated by the guide vane, and the airflow enters the cyclone cylinder spirally downward along the cylinder. Oczyszczony gaz ziemny wchodzi do strefy separacji cyklonu przez wlot urządzenia. Kiedy gaz zanieczyszczający wchodzi do rury separacji cyklonu wzdłuż osi, strumień powietrza jest silnie obracany przez łopatkę kierującą, a strumień powietrza wchodzi do cylindra cyklonu spiralnie w dół wzdłuż cylinder. The high density droplets and dust particles are thrown toward the wall of the cyclone under the action of centrifugal force. Kropelki i cząsteczki pyłu o dużej gęstości są wyrzucane w kierunku ściany cyklonu pod działaniem siły odśrodkowej. Under the action of gravity, they fall down along the wall of the cylinder and flow out of the cyclone pipe dust outlet to the liquid storage area at the bottom of the equipment, and finally flow out from the liquid outlet of the equipment bottom. Pod działaniem grawitacji spadają one wzdłuż ścianki cylindra i wypływają z wylotu pyłu z rury cyklonu do obszaru magazynowania cieczy na dnie urządzenia, a na koniec wypływają z wylotu cieczy z dna urządzenia. The rotating airflow in the cylinder shrinks and flows to the center, forming a secondary eddy current upward, which flows through the air duct to the gas purification chamber, and then flows out through the top outlet of the equipment. Obrotowy przepływ powietrza w cylindrze kurczy się i przepływa do środka, tworząc wtórny prąd wirowy do góry, który przepływa kanałem powietrznym do komory oczyszczania gazu, a następnie wypływa przez górny wylot urządzenia.

    Indywidualny przemysłowy separator cyklonowy do kotłów przemysłowych i kotłów CFB





    Operacja



    Cyclone separators operate by incorporating centrifugal, gravitational, and inertial forces to remove fine particles suspended in air or gas. Separatory cyklonowe działają poprzez włączenie sił odśrodkowych, grawitacyjnych i bezwładnościowych w celu usunięcia drobnych cząstek zawieszonych w powietrzu lub gazie. These types of separators use cyclonic action to separate particulates from a gas stream. Te typy separatorów wykorzystują działanie cykloniczne do oddzielania cząstek stałych ze strumienia gazu. Typically, PM enters the cyclone separator at an angle (perpendicular to the flow stream, tangentially, or from the side), and is then spun rapidly. Zazwyczaj PM wchodzi do separatora cyklonowego pod kątem (prostopadłym do strumienia przepływowego, stycznie lub z boku), a następnie jest szybko wirowany. A centrifugal force is created by the circular airflow that throws the particulate towards the wall of the cyclone. Siła odśrodkowa jest wytwarzana przez kołowy przepływ powietrza, który wyrzuca cząstki stałe w kierunku ściany cyklonu. Once the PM hits the wall, it falls into a hopper below. Gdy PM uderzy w ścianę, spada do leja poniżej. “Clean” exhaust is then either blown through or recirculated to be filtered again. „Czyste” spaliny są następnie wdmuchiwane lub zawracane do obiegu w celu ponownego filtrowania.





    Dane techniczne







    Model Objętość powietrza(m3 / h) Całkowita wysokość mm)
    Prędkość wlotowa(SM)
    15 > 18 20 22
    CLT / A-2.5 580 690 770 850 1100
    CLT / A-3.0 830 1000 1100 1220 1380
    CLT / A-3.5 1140 1360 1510 1670 1600
    CLT / A-4.0 1480 1780 1960 2170 1800
    CLT / A-4.5 1870 2250 2480 2700 2050
    CLT / A-5.0 2320 2780 3080 3400 2300
    CLT / A-5.5 2800 3360 3720 4100 2500
    CLT / A-6.0 3340 4000 4440 4900 2700
    CLT / A-6.5 3920 4700 5210 5700 2900
    CLT / A-7.0 4540 5440 6030 6670 3200
    CLT / A-7.5 5210 6250 6920 7650 3400
    CLT / A-8.0 5940 7130 7900 8730 3600
    CLT / A-9.0 7510 9000 9980 11000 4100
    CLT / A-10.0 9280 11100 12300 13600 4600
    CLT / A-10.6 10400 12400 13800 15200 4800
    CLT / A-11 11200 13400 14800 16400 5000
    CLT / A-12 13300 15900 17600 19500 5400
    CLT / A-13 15600 18700 20700 23370 5900
    CLT / A-14 18100 21700 24000 26600 6400
    CLT / A-15 20800 24800 27600 30500 6900
    CLT / A-16 23700 28400 31500 34800 7360
    CLT / A-17 26800 32100 35600 39300 7860
    CLT / A-18 30000 36000 39900 44100 8300
    CLT / A-19 33500 40200 44500 49200 8790
    CLT / A-20 37100 44500 49300 54500 9200



    Indywidualny przemysłowy separator cyklonowy do kotłów przemysłowych i kotłów CFB



    Zalety



    1. Niski koszt kapitału.

    2. Zdolność do pracy w wysokich temperaturach.

    3. Potrafi obsługiwać płynne mgły lub suche materiały.

    4. Niskie wymagania konserwacyjne (brak części ruchomych).

    5. Mały ślad - wymaga stosunkowo małej przestrzeni.



    Kontrola jakości



    1. Powierzchnia produkcyjna 200 000 metrów kwadratowych

    2. 150 inżynierów

    3. 600 Spawaczy kodowanych

    4. 60 licencjonowanych inspektorów (instruktorów NDT poziomu III)

    5. Licencje klasy A na projektowanie i produkcję kotłów

    6. System jakości ISO 9001: 2008

    7. Certyfikat ASME dla kotłów energetycznych

    8. Autoryzacja ASME „S”, „U” i NB
