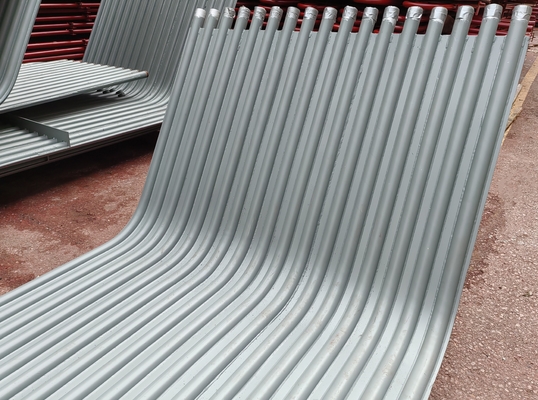

Wprowadzenie produktu: ściana membranowa kotła

        Ściana wodna jest główną częścią grzewczą kotła, która składa się z kilku rzędów rur stalowych, które są rozmieszczone wokół komory pieca kotła.W jego wnętrzu płynie woda lub para, a zewnętrzna strona odbiera ciepło z płomienia w komorze pieca kotła.w którym płyn roboczy porusza się w górę i odparowuje się przez ciepło.

W sprawiewoda ściana Było pierwotnie zaprojektowaneNie, niedo być podgrzewane, Ale... do Świetnie. / pieca z wysoki temperatury.LAter,dUEtoitgOodhzjeśćexchangefUncja,itgradalnierwypełnionetOn...sdrużynadruma)stOn...m- Nie.hjedzeniepart.ofbOlejnik.TOn...eodparowaniehjedzeniespowierzchniaisJa...pomocontOn...iwnętrzewWszystkieoftOn...bolejnikfurnacjaa)dcOpis:ofmjakikolwiekpAralleltUbes.WłasnośćUncjaofwwęgielwWszystkieistoa)wchłaniaćtOn...radianthzjeśćoftOn...h- Nie, nie.ttemperaturyfSłaba.orfLuegjakointOn...furnacja,generatowaćsdrużynaorhowwęgielintOn...tUbe,a)dredukacjatOn...ttemperaturyz tOn...furnacjawWszystkietoprotecttOn...furnacjawWszystko.W kotle o dużej pojemności temperatura płomienia wewnątrz pieca jest bardzo wysoka, a intensywność promieniowania cieplnego jest duża.40~50% lub nawet więcej ciepła w kotle jest wchłaniane przez ścianę wodyZ wyjątkiem kilku kotłów o niewielkiej pojemności, nowoczesne kotły rurkowe wykorzystują ścianę wodną jako główną powierzchnię ogrzewania parowania w kotle.

Zalety

W zależności od typu konstrukcji istnieją trzy główne typy: typ rury prosty, typ membranowy i typ rury skrzypionej.i ich struktura jest najprostsza;Wodna ściana membranowa spaja wiele walcowanych rur z płetwami chłodzonymi wodą razem z spawaniem punktami, tak aby stały się zamkniętą powierzchnią ogrzewania,które mogą nie tylko poprawić szczelność pieca, zmniejszyć wyciek powietrza, ale także lepiej chronić ścianę pieca, zmniejszyć masę ściany pieca, uprościć strukturę;Ściana wodna rurki jest spawanie wielu szpilców o długości 20 ~ 25mm i średnicy 6 ~ 12mm na wody schłodzonych rury ściennej, a następnie nakładać płaszczyznę ogniotrwałą z rudy chromu w celu zmniejszenia absorpcji ciepła tej części ściany wodnej i zwiększenia temperatury strefy spalania,nadaje się w sytuacjach, w których zapalenie paliwa jest szczególnie trudne lub w niektórych piecach do wyładowywania ciekłej szkarpy.

W zależności od części układu istnieją dwa rodzaje ścian przymocowanych i ścian rozdzielczych (tj. obustronnych grzejników) ścian chłodniczych.Pierwszy jest częściowo osadzony wewnątrz ściany pieca i pochłania ciepło z jednej strony, podczas gdy ostatni jest w większości instalowany w środku komory pieca dużego kotła, oddzielając cały piec na dwie niezależne części, które są ogrzewane po obu stronach.

Opis

Panele ścienne wodne są używane w kotłach odzysku ciepła odpadowego.Szczególną uwagę zwraca się na jajnik i rozrzedzanie się na zgiętej części, podczas produkcji.

Produkujemy i dostarczamy kompleksowy asortyment paneli wodnych.Rury oferowane przez nas są znane z wytrzymania dużego ciśnienia wewnętrznego jako ciągły pas materiału płetwy jest zwinięty spiralnie na rurzeRury te zapewniają jednolite ciepło, co powoduje zwiększenie mocy cieplnej.

Główną funkcją paneli ściennych wody w kotle jest pochłanianie ciepła wytwarzanego przez płomień lub dym wysokiej temperatury oraz wytwarzanie pary lub gorącej wody w rurach,w związku z tym zmniejszyć temperaturę w komorze.

Szczegóły budowy

Charakterystyka kombinacji ściany chłodzącej wodą membranową jest następująca:
1. Sprawdź i dostosowuj szerokość, długość, płaskość i przekątność rzędu rur, gdy rzęd rurowy jest podniesiony na ramę połączoną.Jeżeli szerokość rzędu rur jest większa lub mniejsza niż określony rozmiar, płetwę można wyciąć do odpowiedniej długości, dostosować do określonego rozmiaru, a następnie ponownie spać.Płetwy między niektórymi rurami o większym rozmiarze mogą być cięte w celu zmniejszenia odległości między rurami w celu wyeliminowania różnicy przekątnej, a następnie płetwy można spać. Gdy nierówność rzędu rurowego przekracza dopuszczalny zakres, można użyć ramy bramkowej do korekty górnego ciśnienia podnośnika.
2. Złącze przyciskowe rzędu rurowego różni się od złącza pojedynczej rury. Złącze spawalnicze pojedynczej rury kurczy się o około 1-2 mm po spawaniu, co nie ma wpływu na inne rury.Ale rząd rur nie jest taki sam., dwa odcinki spawania rzędu rurowego, jeśli z jednej strony na drugą stronę sekwencji spawania spawanie do końca rury spowodowane deformacją jest bardzo duże.przed spawaniem tyłków, należy dokonać kompleksowych pomiarów przepustowości tego złącza spawalniczego i według klasyfikacji przepustowości jest zbyt mała, umiarkowana, zbyt duża,jeśli otwór pośladkowy jest zbyt duży lub zbyt małyW tym momencie, ze względu na kurczenie się spawania, rurę z większą szczeliną staje się łatwo spawalna.W celu zmniejszenia deformacji kurczenia spawania rur, należy zastosować metodę symetrii i spawania krzyżowego.
3W dolnej części przedniej i tylnej ściany chłodzącej wodą znajduje się dno pieca (zimny wiadro popiołu), a w górnej części tylnej ściany chłodzącej wodą znajduje się kąt płomienia,więc rozmiar elementu jest większy i kształt jest bardziej specjalny, więc trudno to połączyć.
4. Jednorazowa kula przepustowa tylnej rury wodnej różni się od innych rurociągów ciepłowniczych.liczba płomienioodpornych rurociągów kątowych jest taka sama jak liczba tylnej ściany wodnej, aby zwiększyć sztywność płomienioodpornego kąta, istnieje również znaczna liczba rurociągów prostych (najczęściej typu pieca).wprowadzone jest specjalnie ukształtowane koło stalowe odlewane (trójgałęziowa rurociąg) o średnicy równościW prostej rurze i w połączeniu pomiędzy górnym połączonym zbiornikiem znajdują się otwory Φ 5 mm lub Φ ograniczacz 10 mm.większość środka roboczego zgiętej rury sprzyja chłodzeniu kąta płomienia, a niewielka część zgiętej rury środka roboczego zapewnia, że rury proste i krzywe mają odpowiednią rozciągłość, tak aby zmniejszyć naprężenie wewnętrzne,więc trudność przechodzenia przez piłkę wzrasta.

O nas

Hua Dong Boiler Co., Ltd. jest przedsiębiorstwem wysokiej technologii specjalizującym się w produkcji kotłów.000 m2 z aktywami trwałymi w wysokości 110 USD,000,000Pracownicy liczą 1100 osób, w tym 150 techników i 600 spawaczy.Hua Dong jest posiadaczem licencji na produkcję kotłów klasy A i naczyń ciśnieniowych klasy A1 i A2, wydanych przez Chińską Generalną Administrację Nadzoru Jakości, Inspekcja i kwarantanna; posiada również pieczęcie "S" i "U" "NB" wydane przez Amerykańskie Towarzystwo Inżynierów Mechanicznych; w międzyczasie firma ta przeszła certyfikację ISO9001, SO3834,EN12952 System zarządzania jakością.
