Energooszczędny ekonomizator kotła dla zwiększenia wydajności i zapobiegania korozji

Energooszczędny ekonomizator kotła dla zwiększenia wydajności i zapobiegania korozji- Nie.

Podsumowanie

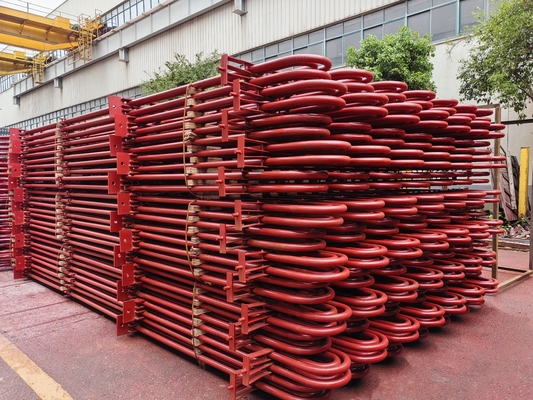

Ekonomizator kotła, jak sama nazwa wskazuje, jest rodzajem urządzeń wykorzystywanych do zmniejszenia zużycia paliwa w kotle i poprawy efektywności cieplnej,poprzez odzyskiwanie ciepła w gazie spalinowym w celu zmniejszenia emisji gazów spalinowychOgraniczenie emisji zanieczyszczeń i ograniczenie emisji gazów cieplarnianychJednym z nich jest wykorzystanie ciepła odpadowego w gazie spalinowym do ogrzewania wody wprowadzanej do kotła., co poprawia efektywność cieplną kotła, a drugie jest zmniejszenie temperatury i emisji dymu z gazów spalinowych, zmniejszając zanieczyszczenie środowiska.Ekonomizer kotła to bardzo ważne urządzenie oszczędzające energię, która odgrywa bardzo istotną rolę w oszczędzaniu energii i ochronie środowiska.

Praca prywatnaw zasadzie

Ogrzewacz jest rodzajem wymiennika ciepła, który ogrzewa wodę podawaną za pomocą ciepła spalin.przepuszczając ciepło do ściany rurkiWoda płynie od dołu do góry i pochłania ciepło ze ściany rurki, a jej temperatura staje się coraz wyższa.ale również jest dobry dla przepływu wody/pary i wydechu oraz zmniejsza korozjęJeszcze raz, to dobrze działa na sprzątanie.

Funkcje

Początkiem zastosowania ekonomizerów jest podgrzewanie wody podawanej za pomocą ciepła odpadowego z gazów spalinowych w celu obniżenia temperatury spalin i zwiększenia wydajności kotła, oszczędności zużycia paliwa,Jak nazywa się ekonomizer?W przypadku zastosowania ekonomizerów kotłowych woda podgrzewana jest tutaj przed dotarciem na powierzchnię ogrzewania parowania.w ten sposób ciepło wchłaniane na powierzchni ogrzewania parowania, a także na obszarze ogrzewania jest zdecydowanie zmniejszoneOgraniczenie temperatury płynu roboczego jest niższe niż temperatury powierzchniowe.Wykorzystuje się w ten sposób węzły o cienkiej ścianie i niewielkiej średnicy.różnica temperatury przenoszenia ciepła i współczynnik przenoszenia ciepła są wyższe niż w przypadku wiązki rur parowania konwekcyjnej, która ma taki sam zakres temperatury dymu;. że kotły ekonomizers do zastąpienia konwekcji splotów rur parowania może zmniejszyć zużycie metalu w dużym stopniu.W ten sposób można zmniejszyć różnicę temperatury między wodą i ścianą bębna parowegoW związku z powyższymi przyczynami, teraz ekonomizer są kluczowymi częściami kotłów.

1. oszczędność paliwa: oszczędzacze są umieszczane z tyłu kotłów, co pozwala obniżyć temperaturę dymu i gazu, a tym samym oszczędzać paliwa.

2- poprawa warunków pracy bębnów parowych: ze względu na oszczędności, temperatura wody do podawania jest zwiększana przy wejściu do bębna parowego.Zmniejsza to różnicę temperatury między wodą do podawania i ścianą bębna parowego, a także napięcie cieplne bębna parowego, aby poprawić warunki pracy beczek parowych i wydłużyć ich żywotność.

3- zmniejszenie kosztów produkcji kotła: woda do podawania jest podgrzewana w ekonomizerach kotła.Wykorzystanie części zamiennych o niskiej temperaturze jako oszczędności kotła w celu zastąpienia niektórych drogich wysokiej temperatury wody paneli ściennych zmniejsza koszty produkcji kotłów.

Rodzaje

Jeśli według materiałów oszczędzacze można podzielić na oszczędzacze z rur stalowych i oszczędzacze z żelaza.ponieważ mają wysoką wytrzymałość i niezawodną zdolność pracy, i są w stanie wytrzymać uderzenia, a jednocześnie mają dobre osiągi w zakresie przenoszenia ciepła, małą strukturę i niskie koszty.Ale teraz nowoczesne kotły wody są ściśle poddawane obróbce, więc problem jest prawie rozwiązany.

W zależności od rozciągania cieplnego płynu roboczego, oszczędzacze można podzielić na rodzaje niewrzące i wrzące.

1. oszczędności wrzenia: temperatura wody wyjściowej nie tylko może osiągnąć temperaturę nadnaturyzowaną, ale także może spowodować odparowanie wody, udział wynosi około 10-15% całkowitej wody podawanej,nie więcej niż 20% w przypadku dużego oporu przepływu powodowanego przez płyn roboczy.

2Ograniczacze niewrzące: temperatura wyjścia jest o 20-25 stopni niższa od temperatury wrzenia pod podanym ciśnieniem.

Większość kotłów średniego ciśnienia używa ekonomizerów typu wrzenia. Dzieje się tak dlatego, że ukryte ciepło parowania wody w kotłach średniego ciśnienia jest wysokie, a ciepło ogrzewanej wody małe. Thus it is necessary to send some water to be vaporized in boiler economizer so as to prevent unstable combusion in furnaces and prevent increased consumption of metal in the heating surfaces as superheaters caused by too low outlet flue gas temperaturePonadto może pomóc w odgrywaniu roli ekonomizera.

W kotłach o bardzo wysokim ciśnieniu stosuje się głównie ekonomizery typu niewrzącego.W czasie gdy ciepło ogrzewanej wody rośnie, so it is necessary to send some water to be heated in water wall panels so as to prevent the slagging on the heating surfaces of the furnace outlets and the furnace inside caused by too high temperatures in furnaces and of outlet flue gasW przypadku kotłów o bardzo wysokim ciśnieniu zazwyczaj stosuje się oszczędzacze typu non-boiling.

Głównym czynnikiem, który należy rozważyć, który rodzaj ekonomizera jest parametry kotła.stosunek wchłaniania ciepła potrzebny w trzech etapach do ogrzewania płynu roboczegoW przypadku dużych urządzeń o wysokich parametrach, ich pochłanianie ciepła przez odparowanie jest mniejsze,podczas gdy wchłanianie ciepła wody przez ogrzewanieW związku z tym, ekonomizery typu niewrzącego są głównym typem dla kotłów superwysokiego ciśnienia.

Specyfikacje

Kontrola jakości

1Raport z badań uderzeniowych i obliczeń wytrzymałości z informacjami dotyczącymi zastosowanych materiałów.

2. 100% NDT (nie niszcząca inspekcja) sprawozdanie o stalowej płytce, rurze i elektrodzie

3Raport z badań rentgenowskiej, γ-promieniowej i ciekłej substancji przenikającej (szwy spawalnicze): w celu zapewnienia jakości całego kotła

4Raport z badań hydraulicznych: zapewnienie standardowego ciśnienia roboczego i bezpieczeństwa
