Miejsce pochodzenia: | Jiangsu, Chiny |
Nazwa handlowa: | HD Boiler |
Orzecznictwo: | ASME, SGS, TUV, ISO9001, Grade A |
Numer modelu: | HDBBSD0118 |
Minimalne zamówienie: | 10 zestawów |
---|---|
Cena: | 5,000 - 18,000 USD per set |
Szczegóły pakowania: | zdatne do żeglugi opakowanie do eksportu z żelazną ramą |
Czas dostawy: | W ciągu 75 dni od otrzymania zaliczki przez T / T lub L / C |
Zasady płatności: | L / C w zasięgu wzroku, T / T, Western Union, MoneyGram |
Możliwość Supply: | 500 zestawów miesięcznie |
Rodzaj: | Poziomy | Stosowanie: | Przemysł, przemysł / elektrownia, ogrzewanie |
---|---|---|---|
Wynik: | Gorąca woda / para | Materiał: | stal węglowa, stal nierdzewna, stal ND i stal stopowa |
Paliwo: | Opalany węglem | Nacisk: | Wysokie / średnie / niskie ciśnienie |
High Light: | Bęben parowy kotła ASME,cylindryczny bęben parowy kotła,cylindryczny zbiornik ciśnieniowy na paliwo węglowe |

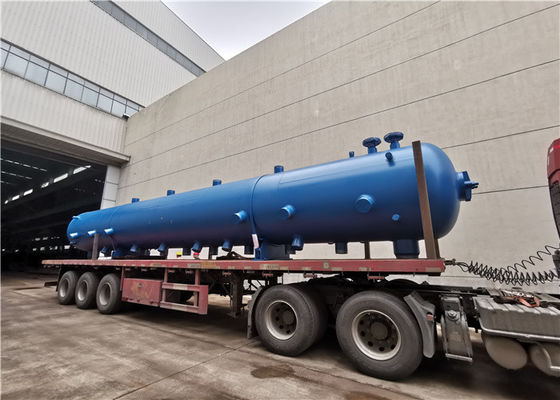

Poziome bębny wodne Kotły parowe na paliwo węglowe Długa żywotność i wysokie bezpieczeństwo
Opis produktu
Bęben to cylindryczne naczynie ciśnieniowe stosowane w kotle wodociągowym do oddzielania pary i wody oraz oczyszczania pary, tworzące pętlę cyrkulacyjną wody i wodę w kotle ciągowym.Jego główną funkcją jest odbieranie wody z ekonomizera, oddzielanie pary od wody i doprowadzanie wody do pętli cyrkulacyjnej oraz transport pary nasyconej do przegrzewacza.W bębnie znajduje się pewna ilość wody, co daje pewną oszczędność ciepła i materiału.Gdy zmieniają się warunki pracy, prędkość zmiany ciśnienia pary może zostać spowolniona.Gdy dopływ wody i ładunek nie są skoordynowane przez krótki czas, pełni rolę bufora.Bęben jest wyposażony w wewnętrzne urządzenia do separacji para-woda, czyszczenia parą, leczenia garnków i ciągłego odprowadzania ścieków w celu zapewnienia jakości pary, jak pokazano na rysunku.
Bęben jest najbardziej nieporęcznym i najdroższym grubościennym elementem przenoszącym ciśnienie w kotle.Bęben nie tylko wytrzymuje wysokie ciśnienie wewnętrzne, ale także wytwarza naprężenia cieplne z powodu wahań temperatury ścianek spowodowanych zmianą warunków pracy.W związku z tym warunki pracy są złe, potrzebny jest skuteczny nadzór nad stanem pracy.
Procedury pracy
1. Mieszanina pary i wody wychodząca ze ściany wodnej wchodzi do bębna przez górną rurę wlotową bębna.Wzdłuż wąskiego pierścieniowego kanału utworzonego przez wewnętrzną ścianę bębna i wyłożenie łuku, mieszanina pary i wody może być równomiernie przenoszona na wewnętrzną ścianę bębna z odpowiednim natężeniem przepływu, dzięki czemu przezwycięża się trudność nadmiernej różnicy temperatur pomiędzy ścianki górne i dolne bębna podczas rozruchu i wyłączania kotła oraz umożliwiające szybszy rozruch.
2. Mieszanina parowo-wodna wchodząca do bębna wchodzi do separatora cyklonowego para-woda i wykorzystuje bezwładność zmiany kierunku przepływu do oddzielenia mieszaniny para-woda, co jest pierwszym oddzieleniem mieszaniny para-woda.
3. Oddzielona para nadal zawiera dużo wody.Wchodzi do separatora falistej płyty od góry separatora.Para z kilkoma kroplami wody przepływa przez szczeliny między płytami falistymi, a na metalowej ścianie tworzy się film wodny, który spływa w dół.
4. Para po separacji wtórnej jest ostatecznie oczyszczana parą, a separacja grawitacyjna jest przeprowadzana przy użyciu różnicy gęstości wody, która jest trzecią separacją.
5. Po trzech separacjach para spełnia normę jakości pary i prowadzi do przegrzewacza płyty dociskowej z rury pary nasyconej w górnej części bębna.
Cyrkulacja wody
1. Zwykle w bębnie parowym występuje współistnienie pary i wody.Pod pewnym ciśnieniem zmienia się również temperatura pary wodnej w bębnie (odnosi się do tabeli charakterystyk rozpuszczania wody, tj. nominalnej temperatury nasycenia pod ciśnieniem nominalnym).Jeśli jest w stanie nasyconym, temperatura wody jest taka sama jak pary.
2. Obieg wody w bębnie jest konwekcyjnym obiegiem ciepła (z wyjątkiem promieniowania ciepła z zewnętrznej ściany bębna i bezpośredniego przekazywania ciepła z rury dymowej lub ściany zewnętrznej).Ciepło jest wymieniane w procesie poruszania się w górę ze względu na niewielką wagę gorącej wody.Po osiągnięciu określonej ilości ciepła część wody przechodzi w stan gazowy.
Funkcje
Poniżej przedstawiono główne funkcje bębnów parowych:
1. Jest to węzeł łączący trzy procesy ogrzewania, parowania i przegrzewania czynnika roboczego w celu zapewnienia normalnego obiegu wody w kotłach.
2. Wewnątrz znajduje się separator pary i wody oraz urządzenie do ciągłego odsalania zapewniające jakość pary kotłowej.
3. Mieć pewną ilość wody, mieć pewną pojemność akumulacji ciepła, złagodzić prędkość zmiany ciśnienia pary.
4. Bęben jest wyposażony w manometr, wskaźnik poziomu wody, wodę odprowadzaną po wypadku, zawór bezpieczeństwa i inne wyposażenie zapewniające bezpieczną pracę kotła.
Nazwa produktu | Bęben parowy kotła |
Materiał | Stali stopowej |
Wymiar | Jako wymóg |
Funkcjonować | Urządzenie do separacji pary |
