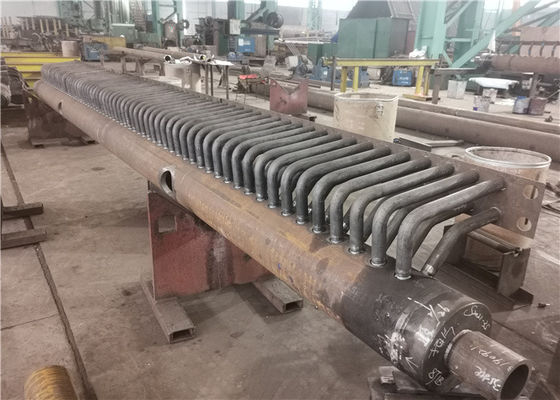

Nagłówki kolektora kotła ze stali węglowej ASME Absorpcja energii cieplnej

Kolektory kolektora kotła ze stali węglowej ASME Absorpcja energii cieplnej

Opis produktu

Boiler Manifold Header to rodzaj rurki do mieszania substancji roboczej kotła i zapewnienia równomiernego podgrzewania substancji roboczej.W celu poprawy sprawności kotłów, kotły są stopniowo rozbudowywane w kotły rurowe zwiększające powierzchnię wymiany ciepła.Woda w garnku przepływa z beczki garnka do dolnego pudełka przez rurę skierowaną w dół i jest rozprowadzana do każdej wiązki rur przez korpus pudełka.Woda w tych wiązkach rur w sposób ciągły pochłania energię cieplną i gromadzi się w górnej części pojemnika, a następnie spływa z powrotem do beczki garnka.Nazywamy nagłówki górnego i dolnego korpusu pudełka.Kolektor to ważna część kotła, która dzieli się na komorę górną i komorę dolną.

Główną funkcją jest zbieranie płynów roboczych lub redystrybucja płynów roboczych do innych rurociągów przez kolektory.Oznacza to zbieranie, mieszanie i rozprowadzanie płynów roboczych, aby zapewnić równomierne rozprowadzenie i podgrzanie płynów roboczych.Komora dolna, zwana również skrzynką koksoodporną, znajduje się po obu stronach rusztu i bezpośrednio styka się z palącym się pokładem węgla.Jego funkcją jest chłodzenie żużla koksowniczego bez wiązania ze ścianą boczną.

Rodzaje

W zależności od jego lokalizacji, istnieje kolektor górny i kolektor dolny lub kolektor wlotowy i kolektor wylotowy.W zależności od rodzaju zebranych wiązek można je podzielić na kolektory ściany wodnej, kolektory przegrzewacza, kolektory ekonomizera i tak dalej.

Funkcje

Rozdzielacz to kształtka rurowa do mieszania substancji roboczych kotłów i zapewniająca równomierne podgrzewanie substancji roboczych.Zazwyczaj ściana paleniska kotłów przemysłowych składa się z rzędów rur (ścian chłodzonych wodą), ale rozmiary kotłów są ogromne, a konstrukcja skomplikowana.Nie może zagwarantować, że substancje robocze we wszystkich rurach pochłaniają to samo ciepło.Istnieje wiele różnic w absorpcji ciepła w różnych częściach.Zainstalowanie kolektorów może pozwolić, aby substancja robocza w każdej rurze zbiegała się tutaj i rozprowadzała na następny poziom każdej rury, aby zmniejszyć odchylenie termiczne, tak aby zoptymalizować absorpcję ciepła, przepływ płynu roboczego oraz chłodzenie i sprawność cieplną kotła i ulepszone;ponadto różne są rozmiary, liczba i układ rur w górnej, środkowej i dolnej części kotła.Głowica odpowiada za połączenie każdej sekcji, aby zapewnić płynny przepływ substancji roboczych.

Kontrola jakości

1. Raport obliczeń wytrzymałościowych z informacjami o zastosowanych materiałach.
2. 100% raport NDT (kontrola nieniszcząca) blachy stalowej, rury i pręta spawalniczego.
3. 100% raport z kontroli rentgenowskiej (spaw): w celu zapewnienia jakości całego kotła.
4. Raport z testu hydraulicznego: zapewnij standardowe ciśnienie robocze i bezpieczeństwo.
