Miejsce pochodzenia: | Zhangjiagang, Chiny |
Nazwa handlowa: | HD BOILER |
Orzecznictwo: | ISO9001,ASME,Grade A,SGS,EN |
Numer modelu: | DHL |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Pakowanie zdatne do żeglugi |
Czas dostawy: | negocjacja |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 25 zestawów rocznie |
Stan: | Nowy | Rodzaj: | Naturalne krążenie |
---|---|---|---|
Stosowanie: | Przemysłowy | Styl: | Pionowy |
Paliwo: | Węgiel / Biomasa | Wynik: | Para / gorąca woda |
Struktura: | Rurka wodna | Port: | Szanghaj |
High Light: | przemysłowy kocioł wodny,kocioł wodny opalany węglem |

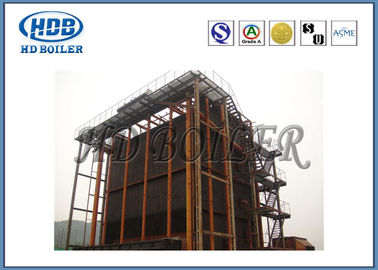

Pionowy kocioł wodny z naturalną cyrkulacją i paliwem węglowym / biomasowym
Opis produktu
Kocioł rurowy narożny jest rodzajem kotła wodnorurowego z naturalną cyrkulacją, który różni się od innych kotłów wodnorurowych charakterystycznym obiegiem wodno-parowym, a wstępne oddzielenie ogrzanej pary od mieszaniny parowo-wodnej zachodzi poza walczakiem i nieogrzewanymi opadami. .
Zasada
Kotły narożne zostały opracowane z myślą o małej wydajności pary.Projekt opierał się na dwóch czynnikach, które wraz z doskonałą cyrkulacją wody powinny zapewniać odpowiednie chłodzenie nawet przy niewielkich obciążeniach.Jego szczególną cechą jest korpus typu Monocoque, tzn. Nieogrzewane spadki tworzą ramę nośną, a nie rury obciążone termicznie, stąd nazwa kotła z rurami narożnymi. Ponadto odpowiedzialny jest również układ orurowania (system);do zarządzania rurami wznośnymi i dystrybucją wody w rurach wznośnych i w dolnych rogach oraz do zbierania mieszaniny pary i wody oraz do wstępnego oddzielenia mieszaniny pary i wody. Po prostu obieg wody odbywa się jednocześnie przez bęben i przez nieogrzewane drzwiczki na zewnątrz bębna.
parametry techniczne
Model | DHL10 | DHL15 | DHL20 | DHL25 | DHL35 | DHL65 | DHL75 | DHL100 | |||||||||||
Parownik | t / godz | 10 | 15 | 20 | 25 | 35 | 65 | 75 | 100 | ||||||||||
Presja pracy | MPa | 1.25,1.6,2.5 | 1.6,2.5,3.82,5.4 | ||||||||||||||||
Temperatura pary | ℃ | 194,225,300,350,400 | 225,300,350,400,450,485 | ||||||||||||||||
Temperatura wody zasilającej | ℃ | 20,50,104,130,150 | |||||||||||||||||
Metoda wypalania | Palenie warstwowe (ruszt) | ||||||||||||||||||
Sprawność kotła | % | ≥82 | ≥84 | ||||||||||||||||
Zużycie paliwa | Kg / godz | 1450 | 2175 | 2900 | 3625 | 5075 | 8264 | 9532 | 14500 | ||||||||||
Główny przewód parowy (DN) | 125 | 150 | 200 | 200 | 250 | 250 | 300 | 300 | |||||||||||
Zawór (DN) | 50 | 50 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||||||
Średnica komina (¢) | Mm | 670 | 870 | 870 | 1000 | 1000 | 1250 | 1400 | 1400 | ||||||||||
Całkowity pobór mocy | KW | 72,15 | 104,5 | 155,9 | 225,9 | 359 | 642 | 838,5 | 785,5 | ||||||||||
Waga rusztu | m2 | 12 | 16 | 22 | 27 | 32 | 64 | 72 | 93 | ||||||||||
Wentylator wyciągowy | Kw | 37 | 55 | 90 | 110 | 185 | 310 | 400 | 400 | ||||||||||
Dmuchacz | 15 | 22 | 30 | 55 | 90 | 160 | 185 | 185 | |||||||||||
Pompa zasilająca | 15 | 22 | 30 | 55 | 75 | 160 | 240 | 185 | |||||||||||
Dostawca węgla | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 3 | 3 | 3 | |||||||||||
Żużel | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 4 | 5.5 | 5.5 | |||||||||||
Reduktor prędkości | 0,75 | 1.1 | 1.5 | 1.5 | 3 | 4 | 4 | 5 | |||||||||||
L | 12000 | 13000 | 13000 | 13000 | 14500 | 16700 | 19000 | 21000 | |||||||||||
W. | 7000 | 7000 | 8000 | 8000 | 9800 | 14500 | 14500 | 16000 | |||||||||||
H. | 9000 | 9500 | dziesięć tysięcy | 12000 | 12000 | 15000 | 15000 | 17000 |
Paliwo: bagassa, biomasa, węgiel brunatny, węgiel, węgiel bitumiczny, kora łuskowata, gaz opałowy, odpady przemysłowe, gaz khuff, MFO (morski olej opałowy), materia organiczna, olej, ściółka, łuski ryżowe, kauczuk, szlam, drewno, zrębki.
Zalety
• Samonośna konstrukcja czterech spadkobierców.
• Może rozszerzać się od podstawy we wszystkich kierunkach i dostosowywać się do różnych warunków pracy.
• Rozszerzalność cieplna przebiega od góry do dołu, a przy zastosowaniu wypalania rusztu do opalania rusztu minimalizuje się tam różnicę rozszerzalności cieplnej poprzez wykazanie szczelności pomiędzy rusztem a kotłem.
• Krótsza droga doprowadzania wody do rur wznośnych prowadzi do szybszej i bardziej niezawodnej pracy przy różnych obciążeniach oraz szybkiego rozruchu.
• Można go również połączyć ze skoncentrowaną elektrownią słoneczną (CSP) w celu zwiększenia wydajności (powyżej 33%), gdzie główne paliwa to biomasa, gaz wysypiskowy i drewno.
• Konstrukcja i rozmieszczenie powierzchni grzewczych jest elastyczne, ponieważ woda może być doprowadzana bezpośrednio z bębna umieszczonego dość daleko od powierzchni grzewczych.
• Niskie ryzyko spienienia.Ponieważ woda i mieszanka wodno-parowa, która jest podawana do bębna, przez cały czas utrzymuje ten sam i stały poziom, pozostawiając przestrzeń nad poziomem wody w bębnie (patrz schemat rys.).
• Szybkie zmiany obciążenia i niezawodne działanie przy zmiennych obciążeniach i przy każdej znaczącej zmianie ciśnienia, ponieważ poziom wody w bębnie jest stabilny i nie podlega turbulencjom.
• Potrzebna jest mniejsza ilość stali, ponieważ nie ma dolnego walczaka, a ponadto brak dolnego walczaka wyeliminował niepożądane naprężenia termiczne.
Przedstawienie firmy
Założona w 1985 roku firma Zhangjiagang Hua Dong Boiler Co., Ltd. (działająca pod nazwą HD Boiler) produkuje elektrownię;przemysłowy;marnować ciepło;spalanie odpadów;biomasa;organiczne nośniki ciepła i elektryczne kotły parowe.W połączeniu z szeroką gamą powierzchni grzewczych, HD Boiler wprowadza na rynek unikalną usługę obejmującą projektowanie kotłów, produkcję, instalację, konserwację i wymianę części ciśnieniowych kotła.
1. Powierzchnia produkcyjna 200 000 metrów kwadratowych
2. 80 inżynierów
3. 200 kodowanych spawaczy
4. 30 licencjonowanych inspektorów (instruktorzy NDT poziomu III)
5. Licencje klasy A na projektowanie i produkcję kotłów
6. System jakości ISO 9001: 2015
7. Certyfikat ASME dla kotłów energetycznych
8. Autoryzacja pieczęci ASME „S”, „U” i NB
