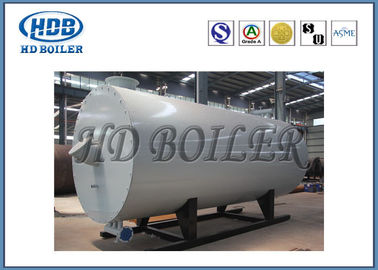

Poziomy przemysłowy kocioł na olej termalny, kocioł parowy opalany olejem o niskim ciśnieniu
Szczegóły produktu
| Nacisk: | Niskie ciśnienie | Styl palenia: | Kocioł do wewnętrznego spalania |
|---|---|---|---|
| Styl miejsca: | Poziomy | Stosowanie: | Przemysłowy |
| Głoska bezdźwięczna: | Organiczny materiał przenoszący ciepło | Poziom produkcji: | za |
| Cyrkulacja wody: | Naturalne krążenie | Moc znamionowa: | 350 kW - 16300 kW |
| Podkreślić |
kocioł na olej termalny,układ kotła na gorący olej |
||
Opis produktu
Poziomy organiczny kocioł grzewczy na gaz olejowy Wydajność Hign jest łatwy w instalacji
Zakres produktu
Moc cieplna: (30-1500)× 104kCal / godz
Ciśnienie obliczeniowe: 1,1 MPa
Cechy konstrukcyjne
• Piec organiczny z nośnikiem ciepła serii YYW - wewnątrz, na zewnątrz (wewnątrz i na zewnątrz) ciasno upakowana okrągła rura stanowi wewnętrzną powierzchnię grzewczą wężownicy, zewnętrzną powierzchnię, zewnętrzną wężownicę i wewnętrzną konwekcyjną powierzchnię grzewczą wężownicy.
•Egzotermiczna komora spalania do spalania paliwa składająca się z wężownicy, większość ciepła jest pochłaniana przez promiennikową powierzchnię grzewczą, spaliny wysokotemperaturowe do konwekcyjnej powierzchni grzewczej i wymiennika ciepła.
•Doposażenie ogona kotła w tylną powierzchnię grzewczą, obniżenie temperatury spalin kotła, niskotemperaturowe spaliny z wylotu spalin kotła odprowadzane bezpośrednio do komina i do atmosfery.
Parametry produktu
|
Model YYL (W) |
350 Y (Q) |
600 Y (Q) |
900 Y (Q) |
1200 Y (Q) |
1500 Y (Q) |
1800 Y (Q) |
2300 Y (Q) |
2900 Y (Q) |
3500 Y (Q) |
||
| Moc znamionowa (kw) | 350 | 600 | 900 | 1200 | 1500 | 1800 | 2300 | 2900 | 3500 | ||
| Dopływ ciepła × 104(kCal / h) | 30 | 50 | 75 | 100 | 160 | 150 | 200 | 250 | 300 | ||
| Wydajność termiczna(%) | ≥88 | ≥88 | ≥88 | ≥88 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Ciśnienie projektowe (MPa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | ||
| Maksymalna temperatura pracy (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Średni nakład (m3/ h) | 40 | 58 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| Piec o średniej pojemności (m3) | 0,4 | 0.6 | 0.6 | 0.8 | 1.2 | 2.1 | 2.6 | 3.5 | 7.8 | ||
| Właściwa średnica (DN) | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 200 | 200 | ||
| Pojemność (kw) | 14.5 | 18 | 31 | 37.5 | 49.5 | 57.5 | 61.5 | 75 | 75 | ||
| Odpowiednie paliwo | Olej, gaz | ||||||||||
| Zużycie paliwa Kg / h (olej) | 34 | 56 | 84 | 111 | 141 | 163 | 217 | 273 | 326 | ||
|
Wymiary (￠ · H) m |
Poziomy piec olejowy | 1,2 × 2,4 | 1,7 × 3 | 1,82 × 3,5 | 1,92 × 4 | 1,95 × 4,3 | 2,4 × 4,3 | 2,52 × 5,3 | 2,8 × 6,3 | 2,92 × 6 | |
|
Krążenie pompa |
Model WRY | 80-50-180 | 100-65-190 | 100-65-230 | 100-65-240 | 100-65-257 | 125-80-250 | 125-80-250 | 125-100-250 | 125-100-250 | |
| Przepływ (m3/ h) | 40 | 60 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| Winda (m) | 40 | 38 | 55 | 70 | 80 | 60 | 60 | 60 | 60 | ||
| Moc (kw) | 7.5 | 11 | 22 | 30 | 37 | 45 | 45 | 55 | 55 | ||
|
Model YYL (W) |
4700 Y (Q) |
5900 Y (Q) |
7000 Y (Q) |
8200 Y (Q) |
9400 Y (Q) |
10500 Y (Q) |
12000 Y (Q) |
14000 Y (Q) |
16300 Y (Q) |
||
| Moc znamionowa (kw) | 4700 | 5900 | 7000 | 8200 | 9400 | 10500 | 12000 | 14000 | 16300 | ||
| Zapas ciepła × 104 (kCal / h) | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | ||
| Wydajność termiczna(%) | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Ciśnienie projektowe (MPa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | ||
| Maksymalna temperatura pracy (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Średnia prędkość cyrkulacji (m3 / h) | 260 | 300 | 340 | 400 | 520 | 600 | 600 | 680 | 800 | ||
| Średnia pojemność pieca (m3) | 8.4 | 8.8 | 10.5 | 11.2 | 11.5 | 13 | 15 | 18 | 23 | ||
| Właściwa średnica (DN) | 200 | 250 | 250 | 250 | 300 | 300 | 300 | 350 | 350 | ||
| Pojemność (kw) | 98,5 | 121,5 | 148,5 | 155 | 195 | 235 | 235 | 295 | 341 | ||
| Odpowiednie paliwo | Olej, gaz | ||||||||||
| Zużycie paliwa Kg / h (olej) | 435 | 545 | 660 | 760 | 875 | 980 | 1140 | 1360 | 1600 | ||
|
Wymiary (￠ · H) m |
Poziomy piec olejowy |
3,23 × 6.7 |
3,26 × 7.45 |
3,26 × 7.9 |
3,62 × 9 |
3,6 × 9.48 |
3,65 × 10.4 |
3,65 × 10.6 |
3,98 × 11.5 |
4,06 × 12.5 |
|
|
Krążenie pompa |
Model WRY | 125-100-257 |
125- 100-260 |
150-125-270 | 125-100-250 | 125-100-257 | 125-100-260 | 150-100-260 | 150-125-270A | 150-125-280 | |
| Przepływ (m3 / h) | 260 | 300 | 340 | 200 × 2 | 260 × 2 | 300 × 2 | 300 × 2 | 340 × 2 | 400 × 2 | ||
| Winda (m) | 70 | 70 | 76 | 60 | 70 | 70 | 70 | 76 | 78 | ||
| Moc (kw) | 75 | 90 | 110 | 55 × 2 | 75 × 2 | 90 × 2 | 90 × 2 | 110 × 2 | 132 × 2 | ||
Zalety wydajności
1. Energooszczędne
2. Bezpieczne i niezawodne
3. Łatwa instalacja
4. Stosowane paliwo
5. Przemysł aplikacji
Przedstawienie firmy
Założona w 1985 roku firma Zhangjiagang Hua Dong Boiler Co., Ltd. (działająca pod nazwą HD Boiler) produkuje elektrownię;przemysłowy;marnować ciepło;spalanie odpadów;biomasa;organiczne nośniki ciepła i elektryczne kotły parowe.W połączeniu z szeroką gamą powierzchni grzewczych, HD Boiler wprowadza na rynek unikalną usługę obejmującą projektowanie kotłów, produkcję, instalację, konserwację i wymianę części ciśnieniowych kotła.
1. Powierzchnia produkcyjna 200 000 metrów kwadratowych
2. 150 inżynierów
3. 600 kodowanych spawaczy
4. 60 licencjonowanych inspektorów (instruktorzy NDT poziomu III)
5. Licencje klasy A na projektowanie i produkcję kotłów
6. System jakości ISO 9001: 2008
7. Certyfikat ASME dla kotłów energetycznych
8. Autoryzacja pieczęci ASME „S”, „U” i NB
