Miejsce pochodzenia: | Zhangjiagang, Chiny |
Nazwa handlowa: | HD BOILER |
Orzecznictwo: | ISO9001 , TUV , ASME , EN |
Numer modelu: | Panel wodny |
Minimalne zamówienie: | 5 ton |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Pakiet ze stalową ramą |
Czas dostawy: | 60 dni |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 800 ton / miesiąc |
Nazwa produktu: | Panel ścienny wody kotłowej | NDE: | 100% PT, 100 RT, 100% UT |
---|---|---|---|
Podanie: | Cukrowni i kotły przemysłowe | Słowo kluczowe: | Ściana membranowa |
Technika spawania: | Spawanie łukiem krytym | Funkcjonować: | Powierzchnia grzewcza |
High Light: | Spawana łukowo membrana kotła,membrana kotła 300T,membrana kotła ze stali węglowej |

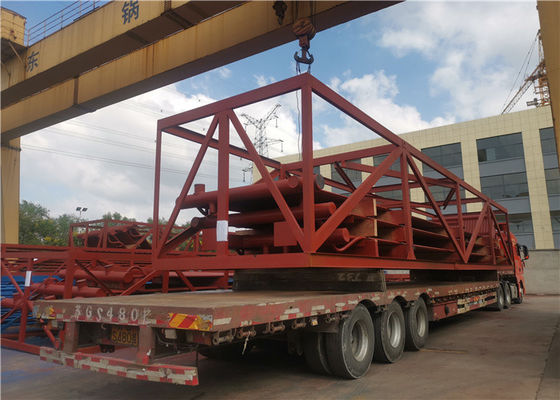

Ściana membranowa kotła spawalniczego ze stali węglowej do spawania łukiem krytym dla przemysłu 300T
Opis produktu membranowej ściany wodnej
Zgodnie z innym procesem produkcyjnym, ścianę wodną membrany można podzielić na trzy typy (patrz rys. 1):1.walcowane rury płetwowe są spawane w rzędach, przy mniejszym obciążeniu spawalniczym, ale rury płetwowe są drogie.2. goła rura i płetwa (stal płaska) są spawane w rzędach, co ma niski koszt materiału i może z łatwością spełniać wymagania różnych skoków, ale płaska stal wymaga wysokiej precyzji i sprzętu wykończeniowego. Rurki są formowane przez wypełnienie drutu spawalniczego, najczęściej używanego do małego skoku między rurkami.Odstęp między rurami ściany wodnej membrany jest związany z takimi czynnikami, jak ciśnienie kotła i obciążenie cieplne pieca, zwykle s/d wynosi 1,2-1,5.
Można wyprodukować różne panele ścienne z kotłem wodnym
Specyfikacja
Główną funkcją paneli ściennych wodnych w kotle jest pochłanianie ciepła wytwarzanego przez wysokotemperaturowy płomień lub przewód kominowy oraz wytwarzanie pary lub gorącej wody w rurach, a tym samym obniżanie temperatury w komorze.
Nazwa | Panele ścienne wodne |
Materiał | Standardowa stal węglowa lub stal stopowa ASME / GB |
Rozmiar rury | Dostosowane |
Standard | Zgodnie z normą ASME/GB |
Ekwipunek | Automatyczne urządzenia produkcyjne |
Podanie | Konserwacja Kotła Cukrowni i Kotła Elektrociepłowni |
Produkujemy i dostarczamy szeroką gamę paneli Waterwall.Oferowane przez nas rury są znane z tego, że wytrzymują duże ciśnienie wewnętrzne, ponieważ ciągły pasek materiału żeber jest nawinięty spiralnie na rurę.Wiadomo, że rury te dostarczają ciepło równomiernie, co skutkuje zwiększoną wydajnością cieplną.
Jeśli zgodnie z typem konstrukcji, istnieją trzy główne typy: typ gołej rury, typ membrany i typ rury nakłuwanej. Typ nagiej rury składa się z całego rzędu bezszwowych rur stalowych o najprostszej konstrukcji.Ściana wodna membranowa jest rodzajem zgrzewania złączy wielu walcowanych rur żebrowanych ściany wodnej w celu utworzenia uszczelnionej połączonej powierzchni grzewczej.Może nie tylko poprawić szczelność pieca, zmniejszyć wyciek powietrza, ale także chronić ścianę pieca, zmniejszyć wagę ściany pieca i uprościć konstrukcję.
Ściana wodna membranowa jest hermetyczną konstrukcją składającą się z rur i lameli. Zaletą jest mniejszy wyciek powietrza w piecu;może zastosować ścianę do układania rur, mniejsze obciążenie konstrukcji stalowej i niższy koszt kotła;łatwa w użyciu konstrukcja zawieszenia i poprawa systemu rozszerzalności cieplnej, odpowiednia do zmechanizowanej produkcji na dużą skalę, wysoka szybkość montażu, niska pojemność akumulacji ciepła oraz skrócenie czasu rozruchu i wyłączenia.Wadą jest to, że proces produkcyjny jest złożony.Wodna ściana membranowa jest często stosowana w kotłach o dużej pojemności, wysokotemperaturowych i wysokociśnieniowych.
Główną funkcją paneli ściennych wodnych w kotle jest pochłanianie ciepła wytwarzanego przez wysokotemperaturowy płomień lub przewód kominowy oraz wytwarzanie pary lub gorącej wody w rurach, a tym samym obniżanie temperatury w komorze.
Materiały do paneli ściennych wodnych
20 # Stal, SA192, SA 106B, 15CrMoVG, 12Cr1MoV
Normy
Standard kodu ASME, standard GB
Kontrola jakości
MT, RT, test hydrauliczny
