Miejsce pochodzenia: | Zhangjiagang, Chiny |
Nazwa handlowa: | HD BOILER |
Orzecznictwo: | ISO9001 , SGS , TUV , ASME , EN |
Numer modelu: | Parownik na tylnej ścianie |
Minimalne zamówienie: | 5 ton |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Stalowa rama |
Czas dostawy: | 60 dni |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 800 ton / miesiąc |
Materiał rury: | SA106 Gr. SA106 gr. B and SA192M B i SA192M | Nazwa produktu: | Tylna ściana i parownik |
---|---|---|---|
Standard: | JAK JA | Podanie: | Kotły Cukrowni i Elektrociepłowni |
Słowo kluczowe: | Wężownice parownika i wężownice serpentynowe | Materiał płetwy: | Q235B |
High Light: | żaroodporna wężownica przegrzewacza,sztywna konstrukcja Wężownica przegrzewacza,żaroodporna przegrzewacz kotła |
Wysoka temperatura Zespół cewek serpentynowych parownika Standard ASME
Wstęp
Od ponad 30 lat Hua Dong Boiler konsekwentnie wprowadza innowacje i ulepsza części zamienne do kotłów.Udoskonalenia w zakresie gięcia, spawania i projektowania zapewniają, że nasze produkty spełniają zarówno europejskie, jak i amerykańskie standardy, zapewniając niezawodne działanie.
Rura serpentynowa to rura, która kilkakrotnie skręca się i obraca w płaszczyźnie.Konwekcyjna powierzchnia grzewcza kotła, taka jak ekonomizer, przegrzewacz i dogrzewacz, przyjmuje strukturę rurki serpentynowej poprzez pas o układzie poziomym i pionowym.
Wiązka rur wyparnych jest wiązką rur wyparnych absorbującą głównie konwekcję ciepła w kotle małej i średniej mocy.Jest to na ogół wiązka gęstego naprzemiennego systemu rurowego składającego się z rur wznoszących się i opadających połączonych z górnym i dolnym bębnem.Obciążenie cieplne rury wiązki parowania jest wysokie, ta część rury przez gorącą wodę w parę, od dołu do góry;Jego główną funkcją jest pochłanianie ciepła do wody i pary oraz służenie jako część wznosząca obiegu wody kotłowej.
1. Skład materiału: Składa się z rur w kształcie węża (stal węglowa, stal stopowa lub stal żaroodporna itp.) oraz skrzynek zbiorczych i innych materiałów nośnych.Rury generalnie mają 32, 38, 42 lub inne typy specyfikacji, w zależności od potrzeb użytkownika.
2. Układ: układ pionowy lub poziomy.
3. Cechy: piękny wygląd, rozmiar, dokładność, pierwszorzędna technologia gięcia i spawania, najwyższej klasy sprzęt do wykrywania.
Przegrzewacz
Elektrownie na paliwa kopalne często mają sekcję przegrzewacza w piecu do wytwarzania pary. Para przechodzi przez urządzenia suszące wewnątrz bębna parowego do przegrzewacza, zestawu rur w piecu.Tutaj para pobiera więcej energii z gorących gazów spalinowych poza rurami, a jej temperatura jest teraz przegrzana powyżej temperatury nasycenia.
Nagrzewnica
Piece elektrowni mogą mieć sekcję nagrzewnicy zawierającą rury ogrzewane gorącymi gazami spalinowymi na zewnątrz rur.Para wylotowa z turbiny wysokociśnieniowej jest przepuszczana przez te podgrzewane rury w celu zebrania większej ilości energii przed napędzaniem turbin pośrednich, a następnie niskociśnieniowych.
Rodzaj
|
Zalety
|
Niedogodności
|
Metoda wspierająca
|
Zawieszka typu
|
1. Mocne wsparcie strukturalne
|
1. Zablokowanie przepływu przez skroploną parę 2. Wymaga powolnego ponownego uruchomienia, aby usunąć wodę gromadzącą się na dnie.
|
obsługiwane od góry
|
Typ odwrócony
|
1. Prawidłowe odprowadzanie skroplonej pary
|
1. Brak sztywności strukturalnej, szczególnie w przypadku przepływu gazu o dużej prędkości
|
Obsługiwane od dołu
|
Typ poziomy
|
1. Właściwy drenaż
2. Dobra sztywność strukturalna
|
1. Nie patrzą bezpośrednio na płomień, więc pochodzą głównie z typu konwekcyjnego
|
Zwykle wsparty w pionowych kanałach gazowych równoległych do głównego pieca.
|

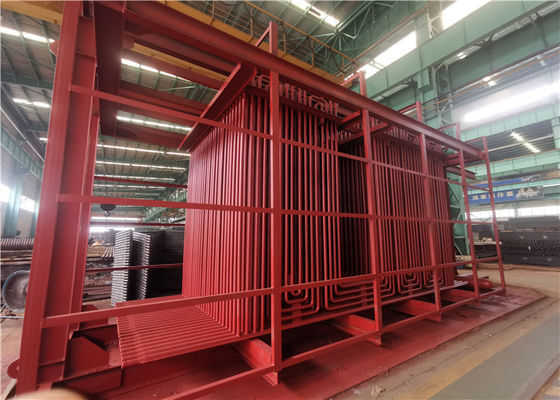

Rysunek tutaj przedstawia zespół parownika ze ścianą membranową i cewkami parownika w celach informacyjnych.
Ten projekt obejmuje również bęben parowy + heder + ekonomizer.
KOD PROJEKTU I WYKONANIA | ASME SEKCJA I, WYDANIE 2019 |
CIŚNIENIE PROJEKTOWE | 8,1 MPa |
MAKS.DOPUSZCZALNE CIŚNIENIE ROBOCZE | 8,1 MPa |
TEMPERATURA PROJEKTOWA | 320℃ |
PRÓBY HYDROSTATYCZNE CIŚNIENIE | 12,2 MPa |
DODATKI NA KOROZJĘ | 0,5 mm |
