Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HDB |
Orzecznictwo: | ISO9001, ASME, EN |
Numer modelu: | Ściana membranowa |
Nazwa produktu: | Ściana membranowa | Słowa kluczowe: | Panel wodny |
---|---|---|---|
Podanie: | Konserwacja Cukrowni | Materiał podstawy: | SA192M |
waga: | 16 ton | Technika produkcji: | Spawanie łukiem krytym, spawanie łukiem argonowym |
High Light: | 16 ton ścian membranowych kotła,spawanie argonem ścian membranowych kotła,szczelny panel ścienny kotła |
Standard ASME 16 ton membranowe ściany kotła wykonane do wymiany / konserwacji młyna Sugur
Wprowadzenie produktów
Panele wodne są główną powierzchnią grzewczą kotłów, złożoną z szeregu rzędów stalowych rurek, ułożonych wokół naroża kotła.Wewnątrz znajduje się przepływająca woda lub para, a na zewnątrz przyjmuje ciepło płomienia w piecu kotła, głównie pochłaniając ciepło promieniowania produktów spalania w wysokiej temperaturze w piecu.Płyn roboczy unosi się w nim i odparowuje pod wpływem ciepła.
Jeśli w zależności od typu konstrukcji, ściany wodne można podzielić na typy: typu gołej rury, typu membranowego i typu nakłuwanego.
Najczęściej stosowanym typem membrany jest membrana.
Ściana wodna membranowa jest hermetyczną konstrukcją składającą się z rur i lameli. Zaletą jest mniejszy wyciek powietrza w piecu;może zastosować ścianę do układania rur, mniejsze obciążenie konstrukcji stalowej i niższy koszt kotła;łatwa w użyciu konstrukcja zawieszenia i poprawa systemu rozszerzalności cieplnej, odpowiednia do zmechanizowanej produkcji na dużą skalę, wysoka szybkość montażu, niska pojemność akumulacji ciepła oraz skrócenie czasu rozruchu i wyłączenia.Wadą jest to, że proces produkcyjny jest złożony.Wodna ściana membranowa jest często stosowana w kotłach o dużej pojemności, wysokotemperaturowych i wysokociśnieniowych.
Mocne punkty membranowej ściany wodnej
(1) Zapewnij szczelność ściany pieca i zmniejsz wyciek powietrza w komorze spalania.
(2) Realizacja pełnego chłodzenia wodą w komorze spalania jest korzystna dla zapobiegania koksowaniu w warunkach zintensyfikowanego spalania.
(3)Czas chłodzenia przy rozruchu i wyłączeniu kotłów może ulec skróceniu ze względu na małą pojemność akumulacji ciepła, szybki wzrost temperatury i szybkie schładzanie w komorze spalania.
(4) Ściana pieca do układania rur jest odpowiednia, co znacznie zmniejsza obciążenie ramy kotła i jest wygodna do zawieszania i podnoszenia.
(5) W porównaniu z typem gołej rury, zdolność pochłaniania ciepła przez rurę jest poprawiona.
(6) Poprawia stopień montażu elementów kotła, ułatwia i zmniejsza obciążenie instalacji.
Specyfikacja

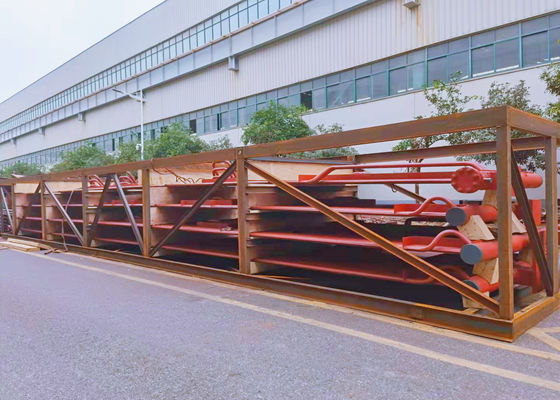

Powyższe zdjęcia to ściany membranowe dla jednego projektu w Pakistanie ze szczegółami specyfikacji poniżej:
Nazwa | Ściany membranowe |
Materiał | ASME SA192M i Q235B |
Rozmiar rury | 63,5*4,5 mm |
Standard | Zgodnie z normą ASME/GB |
Ekwipunek | Automatyczne urządzenia produkcyjne |
Podanie | Konserwacja Kotła Cukrowni i Kotła Elektrociepłowni |
