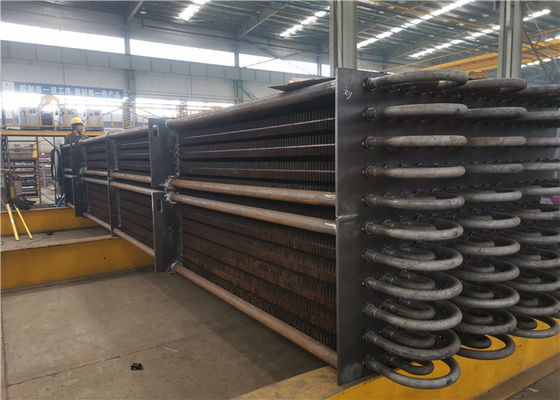

Grubość 3,2 mm Gazy spalinowe H Ekonomizer kotła z rurą żebrowaną

3,2 mm grubości H Finned Tube Ekonomizer do kotła przemysłowego Standard ASME

Opis wymiennika ciepła

Boiler Economizer to urządzenie poprawiające energię, które pomaga obniżyć koszty eksploatacji poprzez oszczędność paliwa.

Możemy wyprodukować typy ekonomizerów kotłów, ekonomizery z gołą rurą, ekonomizer z rurą żebrowaną H i ekonomizer z rurą żebrowaną spiralnie i ekonomizer z rurą żłobkowaną.

W porównaniu z ekonomizerem z gołą rurą, ekonomizer z rurą użebrowaną w kształcie litery H może powiększyć obszar wymiany ciepła i zmniejszyć liczbę rur.Może również zwiększyć obszar przepływu gazów spalinowych w celu zmniejszenia prędkości przepływu gazów spalinowych i ścierania.

Podczas pracy kotła w typowych zastosowaniach komercyjnych i przemysłowych około 10-20% wartości opałowej paliwa jest wydalane wraz z gazami kominowymi do atmosfery.Ekonomizery kominowe są zaprojektowane tak, aby odzyskiwać znaczne ilości strat energii z tego gazu kominowego, co znacznie poprawia sprawność systemu kotłowego.Przy wyborze ekonomizera należy wziąć pod uwagę kilka kwestii:

• Spadek ciśnienia po stronie gazu.Dodane przeciwciśnienie na kominie kotła wpływa na przepustowość wentylatora powietrza do spalania.Ekonomizer i wentylatory powietrza do spalania muszą być odpowiednio zwymiarowane, aby zapewnić odpowiednią pracę i wydajność systemu.

• Temperatura wody zasilającej.Woda zasilająca ekonomizer musi być odpowietrzona, a nastawa temperatury minimalnie 220oF, aby zapobiec korozji rury.

• Spadek ciśnienia po stronie wody.Pompy wody zasilającej muszą być zwymiarowane, aby dostosować się do spadku ciśnienia w ekonomizerze.Dodatkowo wymagany jest system ciągłej modulacji wody zasilającej, aby zapewnić odpowiednie natężenia przepływu przez ekonomizer.

Funkcje

1, pochłaniają ciepło spalin o niskiej temperaturze, zmniejszają temperaturę dymu, zmniejszają utratę dymu, oszczędzają paliwo.

2. Ponieważ woda zasilająca jest podgrzewana w ekonomizerze przed wejściem do bębna, absorpcja ciepła wody zasilającej na powierzchni grzewczej jest zmniejszona, a ekonomizer może być użyty do zastąpienia niektórych powierzchni grzewczych odparowywania przy wysokich kosztach.

3, temperatura wody zasilającej zwiększona, do bębna zmniejszy różnicę temperatur ścian, odpowiednio zmniejszy naprężenie termiczne, wydłuży żywotność bębna.

Specyfikacje

Akcesoria

Ekonomizer kotła pełni funkcję urządzenia do odzysku ciepła odpadowego, dzięki czemu ciepło to nie pozostaje niewykorzystane.


Zamiast tego ciepło jest wykorzystywane do wstępnego podgrzania wody, dzięki czemu mniej ciepła jest potrzebne do doprowadzenia wody do temperatury wystarczająco wysokiej, aby powstała para

Cechy

(1) ekonomizer jest wymiennikiem ciepła, który wykorzystuje ciepło odpadowe z oddymiania kotła do podgrzewania wody;

(2) ekonomizer pochłania ciepło odpadowe spalin, obniża temperaturę spalin i poprawia sprawność kotła;

(3) dzięki dopływowi wody do bębna temperatura wody została podniesiona przez ekonomizer, a naprężenie termiczne na ściance bębna spowodowane różnicą temperatur zostało zmniejszone, poprawiając tym samym warunki pracy bębna i wydłużając żywotność bębna.
