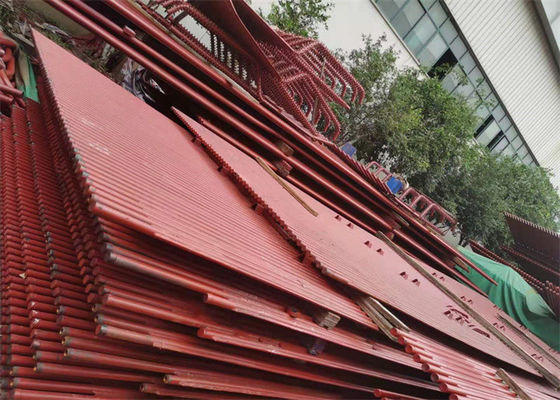

76 Mm Elektrownia Zachowanie ciepła Panele ścienne z kotłem gazowym

Elektrownia Zachowanie ciepła Części zamienne do kotłów na gorącą wodę Wodne panele ścienne

Informacje o produkcie

Ściana wodna w kotle to dowolna ściana pieca, która składa się z materiału ogniotrwałego i rur w kotle wodnorurkowym.Rury są równomiernie rozmieszczone i generalnie łączą się z kolektorami, które z kolei są połączone z powrotem do głównego zespołu generatorów kotła.Służą one dwojakiemu celowi, ponieważ wychwytują ciepło, które w przeciwnym razie uciekłoby do atmosfery i pomagało w podgrzewaniu wody w kotle.Pomagają również w utrzymaniu chłodu materiałów ogniotrwałych.Zapobiega to odpryskiwaniu materiału ogniotrwałego.

Ściany wodne kotła to ściany membranowe, które są wykonane z rur zespawanych ze sobą z lub bez paska metalu pomiędzy nimi.Ściany te tworzą obudowę komory spalania węgla.Rury ze ścianą wodną są również określane jako sekcja parownika;Zawierają wodę głównie w postaci płynnej, która stopniowo odparowuje w miarę unoszenia się w kotle.

Nasza membranowa ściana wodna jest produkowana przy użyciu wysokiej jakości surowca i nowoczesnego sprzętu produkcyjnego w naszej zaawansowanej jednostce produkcyjnej.Oferowany asortyment jest dostępny w różnych rozmiarach, kształtach i specyfikacjach, zgodnie z wymaganiami naszych cenionych klientów.Ponadto są one dostarczane klientom w obiecanym terminie.

Specyfikacja

Szczegóły konstrukcyjne

Charakterystyki kombinacji membranowej ściany chłodzącej wodę są następujące:
1. Sprawdź i wyreguluj szerokość, długość, płaskość i przekątną rzędu rur, gdy segmentowy rząd rur jest podnoszony na ramę kombinowaną. Jeśli szerokość rzędu rur jest większa lub mniejsza niż określony rozmiar, płetwę można przyciąć na odpowiednią długość, dopasować do określonego rozmiaru, a następnie ponownie zespawać. Gdy różnica przekątnej rzędu rur przekracza 10 mm, można przyciąć żebra między niektórymi rurami o większym rozmiarze, aby zmniejszyć odległość między rurami, aby wyeliminować różnicę przekątnych, oraz następnie można przyspawać żebra. Gdy nierówności rzędu rur przekracza dopuszczalny zakres, można użyć ramy suwnicy do skorygowania górnego ciśnienia podnośnika.
2. Złącze doczołowe rzędu rur różni się od złącza pojedynczej rury. Złącze spawane pojedynczej rury po spawaniu kurczy się o około 1-2 mm, co nie ma wpływu na inne rury. Ale rząd rur nie jest taki sam, dwie sekcje zgrzewania doczołowego rzędów rur, jeśli z jednej strony na drugą stronę sekwencji spawania, spawanie do końca rury spowodowane odkształceniem jest bardzo duże. Dlatego przed zgrzewaniem doczołowym luz doczołowy tego zgrzewu złącze powinno być kompleksowo zmierzone i wg klasyfikacji luz doczołowy za mały, średni, za duży, jeżeli luz doczołowy jest za duży lub za mały, należy przyjąć metodę cięcia rury, zastąpić ją umiarkowanie krótką rurą. tym razem, ze względu na skurcz spawów, rura o większej szczelinie stanie się lutowalna.W celu zmniejszenia odkształceń skurczowych spawania rur należy przyjąć metodę symetrii i zgrzewania krzyżowego.
3. Dolna część przedniej i tylnej ściany chłodzenia wodą ma dno pieca (kubełek zimnego popiołu), a górna część tylnej ściany chłodzenia wodą ma kąt płomienia, dzięki czemu rozmiar elementu jest większy, a kształt jest bardziej wyjątkowy , więc trudno kombinować.
4. Kula pojedynczego przejścia tylnej ściany wodnej różni się od innych rur powierzchni grzewczych. Ponieważ tylna ściana wodna w górnym skrzynce zbiorczej ma ognioodporny kąt, liczba ognioodpornych rur do gięcia kątowego jest taka sama jak w przypadku tylnej ścianki wodnej, w celu zwiększenia sztywności kątownika ognioszczelnego, występuje również znaczna ilość rozstawu rury prostej (większość pieców). W rurze prostej i łączniku między górnym zbiornikiem sojuszniczym znajduje się kryza 5 mm lub dławik Φ 10 mm. W ten sposób większość wygiętej rury czynnika roboczego sprzyja schłodzeniu Kąt płomienia i niewielka część wygiętej rury czynnika roboczego zapewniają, że prosta rura i zakrzywiona rura mają odpowiednią wielkość rozszerzalności, aby zmniejszyć naprężenia wewnętrzne, dzięki czemu wzrasta trudność przejścia przez kulę.
