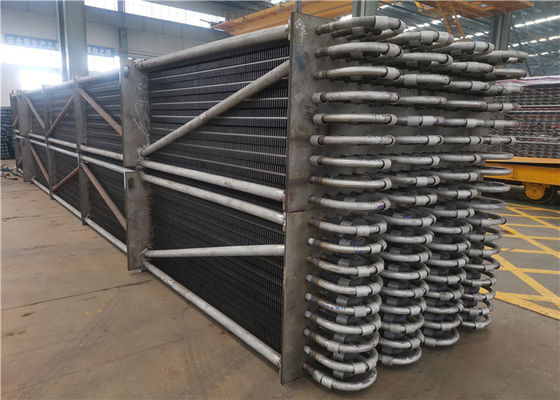

Rura pionowa o mocy 4 kW zmniejsza obciążenie termiczne kotła ekonomizera

Pionowy ekonomizer rurki sprial Fin w elektrowni zmniejsza naprężenie termiczne

Opis ekonomizera

Ekonomizer to urządzenie instalowane w dolnej części czopuchu kotła, służące do utylizacji ciepła odpadowego spalin, podgrzewające wodę zasilającą kocioł do powierzchni grzewczej wody nasyconej pod ciśnieniem walczaka, ponieważ pochłania ciepło o wysokiej temperaturze spalin, obniża temperaturę spalin, oszczędza energię i poprawia wydajność, dlatego nazywany jest ekonomizerem.

Ekonomizer z żebrowaną rurą typu H jest wydajnym ekonomizerem wymiany ciepła montowanym za pomocą rury żebrowanej typu h (zwanej również rurą żebrowaną typu H, rurą żebrowaną, rurą motylkową).

1. Struktura: Podstawową formą jest typ „H” i podwójny typ „H”, ułożone liniowo.

2. Charakterystyka wydajności:

(1) ekonomizer z ekonomizerem z żebrowaną rurą typu H zamiast ekonomizera z gołą rurą może zwiększyć powierzchnię wymiany ciepła, zmniejszyć liczbę układów rur, aby zwiększyć sekcję cyrkulacji spalin, zmniejszyć prędkość dymu, zmniejszyć zużycie. Ponieważ Szybkość zużycia rury jest proporcjonalna do mocy 3,33 natężenia przepływu spalin, jeśli prędkość spalin zostanie zmniejszona z 9 M / s do 7 m / s, współczynnik zużycia zostanie zmniejszony do 43% oryginału. eksperyment pokazuje, że sama rura ożebrowana powoduje, że popiół lotny koncentruje się w środku rzędu rur, więc ekonomizer z rur ożebrowanych ma wpływ na zmniejszenie zużycia konstrukcji.

(2) Rura ożebrowana typu H może być wytwarzana w rurze ożebrowanej typu "double H" z podwójną rurą, jej struktura jest sztywna, może być stosowana w przypadku długiego rzędu rur.

(3) Ekonomizer z rurą żebrowaną typu H jest ustawiony liniowo.Płetwa typu H dzieli przestrzeń na kilka małych obszarów, co ma wpływ na przepływ powietrza, dzięki czemu zużycie jest znacznie zmniejszone.

(4) Płetwa typu H może osiągnąć najlepszy efekt wydmuchiwania sadzy dzięki tworzeniu prostych kanałów po obu stronach.

(5) Kompaktowa przestrzeń, całkowita waga jest znacznie zmniejszona, zmniejsza koszty.

(6) Oszczędność energii i mniejsze zużycie energii: ekonomizer agregatu prądotwórczego może zmniejszyć co najmniej dwie trzecie utraty ciepła z dymu generatora i tylko 2 ~ 4 kW pobór mocy na tonę pary.

(7) Prosta obsługa i konserwacja; Oszczędność pracy: ogólna fabryka montażu ekonomizera, mniej ruchomych części, prosta konstrukcja, łatwa instalacja. Wysoki poziom automatyzacji, prosta obsługa i konserwacja mogą zmniejszyć personel operacyjny.

Funkcjonować

1. Absorbuj ciepło niskotemperaturowych spalin, zmniejszaj temperaturę spalin, zmniejszaj utratę dymu i oszczędzaj paliwo.

2. Ponieważ woda zasilająca jest podgrzewana w ekonomizerze przed wejściem do bębna, absorpcja ciepła wody zasilającej na powierzchni grzewczej jest zmniejszona, a ekonomizer może być użyty do zastąpienia części drogiej wyparnej powierzchni grzewczej.

3. Gdy temperatura wody zasilającej zostanie podniesiona, różnica temperatur ścian zostanie zmniejszona, a naprężenie termiczne zostanie odpowiednio zmniejszone, aby przedłużyć żywotność bębna parowego.

Specyfikacja

Podanie

Powiązany przemysł: Cpołączony cykl elektrownia, Generator pary z odzyskiem ciepła (HRSG).

Ekonomizery są powszechnie używane jako część wytwornica pary z odzyskiem ciepła (HRSG) w Połączony cyklelektrownia.W HRSG woda przechodzi przez ekonomizer, a następniebojler a potem przegrzewacz.Ekonomizer zapobiega również zalaniu kotła wodą w stanie ciekłym, która jest zbyt zimna do zagotowania, biorąc pod uwagę natężenia przepływu i konstrukcję kotła.
