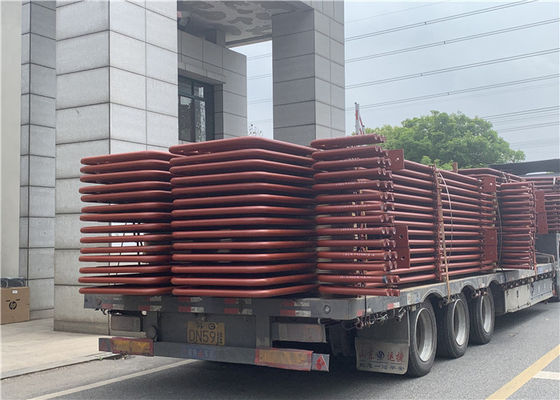

Pozioma stal stopowa SA213 T11 Wężownica parowa kotła na biomasę

Dla kotła elektrowni jest to kluczowy sposób na zwiększenie ekonomiki cieplnej elektrociepłowni poprzez poprawę parametrów pary przegrzanej.Wzrost parametrów pary przegrzanej ograniczają materiały metalowe.Konstrukcja przegrzewaczy musi zapewniać, aby temperatura zewnętrznej ścianki rur powierzchni grzewczych była niższa od dopuszczalnej temperatury odporności na utlenianie stali, a tymczasem zadbać o jej wytrzymałość mechaniczną.wraz z rozwojem materiałów metalowych stosowanych w kotłach, kotły stacyjne pwoer w naszym kraju już generalnie stosują parametry wysokiego ciśnienia, wysokiej temperatury (9,8 MPa, 540 stopni) i nadciśnienia (13,7 MPa, 540 i 555 stopni), a także rozwinęły się ciśnienie podkrytyczne parametry (16,7 MPa, 540 i 555 stopni).Obecnie wiele kotłów stosuje parametry ciśnienia nadkrytycznego (24,5 MPa, 540-570 stopni), a nawet bardzo niewiele kotłów stosuje wyższe parametry ciśnienia i temperatury.

Wraz ze wzrostem ciśnienia pary, w celu obniżenia wilgotności pary w ogonie turbiny parowej, a także dalszej poprawy ekonomiki cieplnej elektrowni, w elektrowniach wysokoparametrowych szeroko stosowany jest środkowy układ dogrzewania, np. cylindra w turbinie parowej ponownie w celu ponownego podgrzania w kotle do wysokiej temperatury, a następnie ponownego wysłania ich z powrotem do cylindra średniego i niskiego ciśnienia turbiny parowej, rozszerzając się i pracując.Element do dogrzewania nazywany jest dogrzewaczem.

Różnice

Szczegóły: Cewka przegrzewacza

Ogólnie rzecz biorąc, para ogrzewana w przegrzewaczu wysokociśnieniowym nazywana jest parą przegrzaną, para ogrzewana przez nagrzewnicę nazywana jest parą przegrzaną.Parametr pary przegrzanej wiąże się z ekonomiką cyrkulacji termicznej.Ogólnie ciśnienie pary przegrzanej wynosi około jednej piątej ciśnienia pary przegrzanej, a temperatura tej pierwszej jest prawie taka sama jak tej drugiej.Na przykład w naszym kraju dla kotła o mocy 125 MW, 400 t / h parametr parametr dla pary przegrzanej wynosi 133,7 MPa i 555 stopni;ciśnienie wlotowe i wylotowe przegrzanej pary wynosi 2,5 / 2,35 MPa, ich temperatura również wynosi 555 stopni.Dla kotłów o mocy 200 MW, 670 t / h parametr pary przegrzanej wynosi 13,7 MPa, 540 stopni;ciśnienie wlotowe i wylotowe wynosi 2,7 / 2,5Mpa, a temperatura wynosi również 540 stopni.Dla kotłów cyrkulacyjnych z regulacją ciśnienia podkrytycznego o mocy 300 MW, 600 MW parametr pary przegrzanej wynosi 18,27 MPa, 540 stopni;ciśnienie wlotowe i wylotowe wynosi 3,83 / 3,63 MPa, temperatura również wynosi 540 stopni.Zastosowanie systemu dogrzewu parowego może zwiększyć ekonomiczność cieplną elektrowni o 4-5%.W naszym kraju wszystkie jednostki o mocy powyżej 125MW stosują jednorazowy średni system dogrzewania, a za granicą dwa razy średnie systemy dogrzewania dla niektórych jednostek o wyższych parametrach.

W nowoczesnych kotłach zużycie ciepła przez przegrzewacze i dogrzewacze stanowi ponad połowę całkowitego pochłaniania ciepła przez płyn roboczy, stąd powierzchnie grzewcze przegrzewaczy i dogrzewaczy stanowią dużą część całkowitej powierzchni grzewczej kotłów i należy je umieścić w miejscach, gdzie temperatura dymu jest wyższa, warunki pracy są najgorsze spośród wszystkich powierzchni grzewczych. temperatura ścianki rury powierzchni grzewczych jest zbliżona do max.dopuszczalna temperatura stali, więc rozsądne rozmieszczenie i konstrukcja przegrzewaczy i dogrzewaczy mają tak duże znaczenie dla ekonomiczności i niezawodności pracy kotła.Przy ich projektowaniu, mając na względzie zapewnienie bezpieczeństwa i niezawodności przegrzewacza i dogrzewacza, bardzo istotne jest jak najlepsze oszczędzanie zużycia metalu, zwłaszcza w zakresie zużycia stali stopowej.

W przypadku kotłów w dużych elektrowniach przegrzewacze i dogrzewacze są niezbędnymi częściami, w dużym stopniu wpływają na bezpieczeństwo i ekonomiczność kotłów.Przegrzewacze to powierzchnie grzewcze, które podgrzewają główną parę od temperatury zasadzonej do znamionowej temperatury przegrzania, a przegrzewacze to powierzchnie grzewcze, które ogrzewają wydech z cylindra wysokociśnieniowego turbiny parowej do określonej temperatury. zmieniają się rodzaje węgla, należy je dostosować tak, aby temperatura wylotowa była na znamionowym poziomie -10- + 5 stopni.

W przypadku dużych kotłów w elektrowniach przegrzewacze i dogrzewacze mają duży udział w całkowitej powierzchni grzewczej, należy je umieszczać w miejscach, w których występuje dym o wyższej temperaturze.Dla poprawienia sprawności cyrkulacji cieplnej w elektrowniach konieczne jest stopniowe poprawianie pierwotnych parametrów pary, wzrost ciśnienia pary wymaga odpowiedniego wzrostu temperatury pary przegrzanej lub wilgotność wielostopniowego spustu turbiny parowej będzie zbyt wysoka, co wpłynie na jego bezpieczeństwo.Zatem para przepływająca przez przegrzewacze i dogrzewacze jest parą wysokotemperaturową, ich wydajność wymiany ciepła jest dość zła, co determinuje, że temperatury ścian rur przegrzewaczy i dogrzewaczy są wysokie.

Zasada

• Zasada działania przegrzewacza jest podobna do działania rur kotła wytwarzających parę.

• Gorące gazy w wysokiej temperaturze omiatają rury przegrzewacza i podnoszą temperaturę pary, której wielkość zależy od temperatury gazu wylotowego opuszczającego przegrzewacz i prędkości gazu.

Podanie

używać do ogrzewania pary nasyconej, temperatura pary może wynosić do 900 stopni C.

Zwiększenie wydajności przegrzewacza w celu zwiększenia wytwarzania energii

Prześlij nam wymagane dane techniczne, takie jak wydajność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.
