Podgrzewacz powietrza do spalania kotła ze stali węglowej emaliowanej do elektrowni

Certyfikat ASME Energooszczędne części kotła Podgrzewacz powietrza do kotła elektrowni

Opis

Korzyści

1. Poprawa szybkości spalania, a następnie zwiększa szybkość wytwarzania pary w kotle.

2. Wyższa temperatura powietrza powoduje wzrost temperatury paleniska, co umożliwia wydajne spalanie węgla niskowęglowego.

3. Powietrze ogrzewane ciepłem spalin. Zmniejsza zużycie paliwa. W związku z tym zwiększa się sprawność cieplna kotła.

4. Oszczędność w zużyciu paliwa iZwiększona zdolność wytwarzania pary.

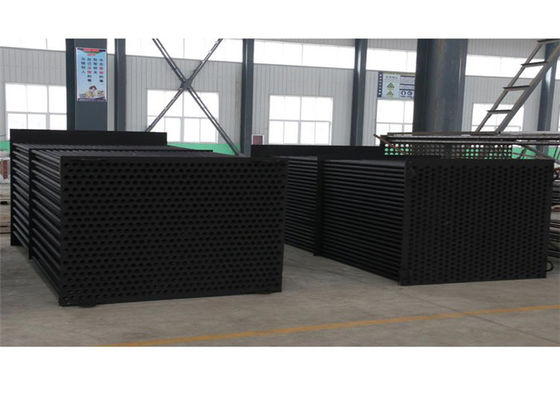

Rurowy podgrzewacz powietrza

Nasza fabryka specjalizuje się w rurowych podgrzewaczach powietrza, które mogą mieć różne konfiguracje.

1. Wiązka pionowych rur, przez które spaliny przepływają w dół i wymieniają ciepło z otaczającym powietrzem przepływającym poziomo na zewnątrz rur.Przegrody są zwykle dostarczane w taki sposób, aby powietrze przepływało przez rury kilka razy.Na przykład, jak pokazano na sąsiednim schemacie, powietrze przepływa przez rury trzykrotnie i jest określane jako 3-ciągowy rurowy podgrzewacz powietrza.
2. To samo co (1) powyżej, z tym wyjątkiem, że spaliny przepływają raczej w górę niż w dół.
3. Wiązka poziomych rur, przez które przepływa powietrze i wymienia ciepło z gorącymi spalinami spływającymi w dół przez wiązkę rur.

Zalety

1. Podgrzane powietrze zwiększa szybkość spalania, a następnie zwiększa wytwarzanie pary przez kocioł.

2. Ze względu na wyższą temp.powietrza, temperatura w piecu wzrasta, dzięki czemu węgiel niskiej jakości może być spalany efektywnie.

3. Powietrze ogrzewane ciepłem spalin. Zmniejsza zużycie paliwa. W związku z tym zwiększa się sprawność cieplna kotła.

Budowa

Pomiędzy ekonomizerami a kominem zamontowany jest podgrzewacz powietrza. Składa się on z dużej liczby rur ułożonych w płaszczu ścieżki spalin. Wlot powietrza znajduje się w dolnej części. Przegrody znajdują się wewnątrz podgrzewacza powietrza. Zbiornik sadzy znajduje się na dole.

Proces pracy

1. Gorące spaliny wchodzą do rur od góry płaszcza i wychodzą z komina.

2. Powietrze wlotowe w R.Tem.jest wprowadzany do łuski za pomocą wentylatora.

3. Powietrze przepływa w górę wokół rur w kierunku przeciwnym do przepływu gorących gazów.

4. Przegrody zwiększają całkowitą długość ścieżki powietrza, a tym samym zwiększają wymianę ciepła.
