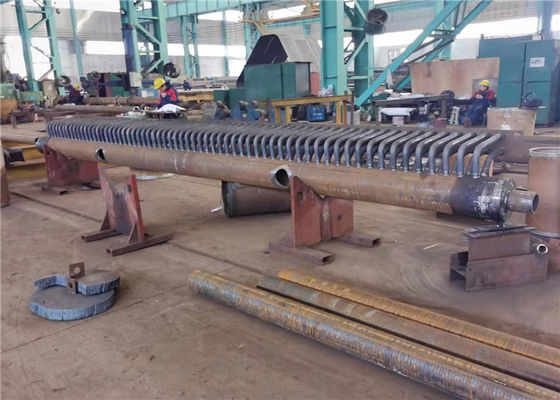

Przemysłowe kolektory parowe z podłużną spawaną rurą

Przemysłowe kolektory kotłów parowych z podłużną spawaną rurą ASME Standard

Opis produktu

Kolektory kotłów lub kolektory kotłowe zostały zaprojektowane w celu uproszczenia orurowania w pobliżu kotła, skrócenia czasu instalacji, kosztów pracy i używanych części.Dostępne w różnych wariantach odgałęzień z gwintowanymi przyłączami wlotowymi i wylotowymi.Tylko do zastosowań grzewczych w pętli zamkniętej.

Ciśnienia i temperatury, które muszą wytrzymać kolektory, zależą od elementu, do którego są podłączone.Kolektor podłączony do ekonomizera lub do wodnych paneli ściennych podlega mniej surowym wymaganiom dotyczącym materiału niż głowica podłączona do przegrzewaczy lub podgrzewaczy.

Parametr techniczny

Standard testowy

JB / T3375 Zasady akceptacji materiałów do kotła.
JB / T1610 Warunki techniczne wykonania przeszkód kotła.
JB / T1613 Warunki techniczne spawania części ciśnieniowych kotłów.
JB / T1612 Warunki techniczne badania ciśnienia wody w kotle.

Kategoria produktu

Kolektory kotła mają kolektor ściany wodnej, głowicę przegrzewacza, głowicę ekonomizera i tak dalej.Działa poprzez gromadzenie, mieszanie i redystrybucję w systemach kotłowych.W konstrukcji zawierają przeszkody w pokrywie końcowej lub zawory szyjkowe.

Budowa

Konstrukcja głowicy jest w zasadzie miniaturową wersją prostego walczaka (średnice są mniejsze niż w bębnach parowych).Jednak w kolektorach zwykle nie ma elementów wewnętrznych, z wyjątkiem otworów w wymuszonym obiegu i kotłów z przepływem jednorazowym.Głowice o małej średnicy są zbudowane z rury ze spawanymi płytami czołowymi i końcowymi, natomiast głowice o dużej średnicy są wykonane z giętych płyt stalowych w taki sam sposób, jak bębny parowe.

Kontrola jakości

1. Test udarności i raport z obliczeń wytrzymałości z informacjami o zastosowanych materiałach.

2. Raport 100% NDT (badanie nieniszczące) blachy stalowej, rury i elektrody.

3. Protokół z badań rentgenowskich, promieni γ i penetracji cieczy w celu zapewnienia jakości całego kotła.

4. Raport z testu hydraulicznego: zapewnić standardowe ciśnienie robocze i bezpieczeństwo.

Części kotłów

Bęben kotła, panel ściany wodnej kotła, ekonomizer kotła, głowica kotła, przegrzewacz kotła, przegrzewacz wysokotemperaturowy kotła, separator cyklonowy kotła, przewód spalinowy kotła, podgrzewacz powietrza w rurze kotła, zespół generatorów kotła, elementy rur cieplnych kotła, trzpień rury kotła, osłona rury kotła , Rura do rowu kotła.

Przedstawienie firmy

Założona w 1985 roku firma Zhangjiagang Hua Dong Boiler Co., Ltd. (działająca pod nazwą HD Boiler) produkuje elektrownię;przemysłowy;marnować ciepło;spalanie odpadów;biomasa;organiczne nośniki ciepła i elektryczne kotły parowe.W połączeniu z szeroką gamą powierzchni grzewczych, HD Boiler wprowadza na rynek unikalną usługę obejmującą projektowanie kotłów, produkcję, instalację, konserwację i wymianę części ciśnieniowych kotła.
