| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HD BOILER |
| Orzecznictwo: | ISO9001 , SGS , TUV , ASME , EN |
| Numer modelu: | Podgrzewacz |
| Minimalne zamówienie: | 1 zestaw / zestawy 10 przycisków |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Pakowanie zdatne do żeglugi |
| Czas dostawy: | 30 dni |
| Zasady płatności: | Western Union, L / C, T / T |
| Możliwość Supply: | 500 ton miesięcznie |
| Materiał: | Stal węglowa | Stosowanie: | Elektrownia / kocioł CFB |
|---|---|---|---|
| Rodzaj: | Naturalne krążenie / Raz na zawsze | Struktura: | Rurka ognia / wody |
| Wynik: | Gorąca woda / para | Paliwo: | Opalany węglem / gazem / olejem, ciepło wody |
| Stan: | Nowy | Wymiary (L * W * H): | Dostosowywanie |
| High Light: | ekonomizer w elektrowni,ekonomizer kotła stalowego,ekonomizer kotła z nakładką inconelową |
||

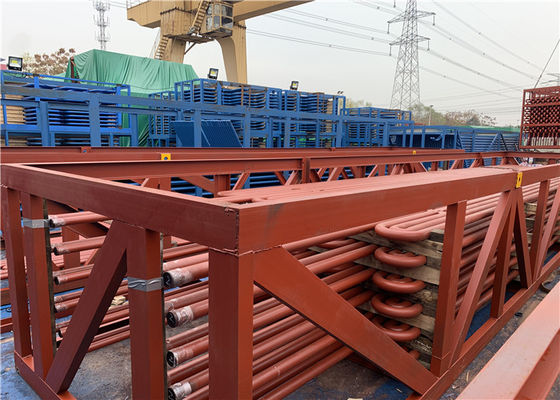

Stalowy ekonomizer kotła (SA210A1, SA210C, SA213T22) z powłoką Inconel odporną na korozję
Wprowadzenie
Rura żebrowana w kształcie litery H jest również znana jako rura płetwowa w kształcie litery H, znana również jako rura płetwy motylkowej.Polega ona na zgrzaniu symetrycznie dwóch kawałków stali z łukiem pośrodku w celu utworzenia żeber (żeber lub motyli), których przedni kształt przypomina literę „H”, czyli nazywany jest rurą żebrowaną w kształcie litery H.
Dwa żebra rury płetwowej w kształcie litery H są prostokątne i w przybliżeniu kwadratowe.Długość boku rury jest około 2 razy większa od długości rury gładkiej.Należy do rozbudowanej powierzchni grzewczej.Rura żebrowana typu H przyjmuje technologię zgrzewania oporowego.Szybkość wtopienia spoiny jest wysoka, a wytrzymałość spoiny na rozciąganie duża po spawaniu.
Rura żebrowana w kształcie litery H może być również wykonana z podwójnej rury żebrowanej typu „podwójne H”, która ma dobrą sztywność i może być stosowana w sytuacji, gdy rząd rur jest dłuższy.Zamiast ekonomizera z gładką rurą można zastosować żebrowany ekonomizer.Może skutecznie zwiększyć powierzchnię wymiany ciepła, zwiększyć przekrój przepływu spalin, zmniejszyć prędkość dymu i zmniejszyć zużycie.
Specyfikacje
| Opis | Ekonomizer kotła |
| Materiał | Stal stopowa, stal węglowa, SA210C, SA213T22 itp. |
| Norma materiałowa | ASTM, EN lub ISO itp. |
| Wymiar | Dostosowywanie |
| Waga |
Min: 10 ton Max .: 1000 ton |
| Proces wytapiania: | EF + LF + VD |
| Proces | Materiał → Wlewek → Walcowanie na gorąco / na zimno → Obróbka cieplna (Normalizacja + odpuszczanie) → Kontrola → Obróbka zgrubna → UT → 2. Obróbka cieplna → Obróbka wykańczająca → Kontrola |
| Standard UT | ASTM A388 lub EN10228 itp |
Specyfikacja techniczna
Struktura materiału
Składa się z szeregu spiralnych rur żebrowych, kolektorów wlotu i wylotu, kolanka, ramy i innych urządzeń pomocniczych.
Układ struktury
W układzie liniowym / naprzemiennym.
Funkcjonować
(1) Ekonomizer to system wytwarzania pary, podobny do kotła.gdy spaliny odprowadzane są z cylindra silnika przez zawór wydechowy, trafiają do kotła w celu wytworzenia pary poprzez podgrzanie wody.
(2) Po przejściu tego gazu przez ekonomizer pozostała temperatura spalin jest podgrzewana do wody w ekonomizerze.pomaga w wytwarzaniu pary, poprawia wydajność i oszczędza zużycie paliwa
(3) Ekonomizer wykorzystuje ciepło odpadowe ze spalin kotła, które w przeciwnym razie zostałoby utracone do atmosfery w celu (w większości przypadków) wstępnego podgrzania wody zasilającej kocioł, co poprawia sprawność kotła i zmniejsza koszty paliwa.
Różnorodność
Ekonomizer kotła użytkowego
| 1 | HDB produkuje ekonomizery do kotłów użytkowych, które obejmują kotły opalane węglem, drewnem, olejem lub innymi paliwami stałymi do produkcji energii elektrycznej z pary wysokociśnieniowej kotła. |
| 2 | Te ekonomizery są zwykle umieszczone w tylnej części kotła i ustawione poziomo w rurach. Woda zasilająca kocioł przepływa przez obwody ekonomizera w kierunku przeciwnym do przepływu gazu (tzw. Przeciwprąd). |
| 3 | Zwykle stosuje się gołe rury, aby zminimalizować zanieczyszczenie popiołem, ale niektórzy producenci OEM kotłów projektują swoje ekonomizery z rurami żebrowanymi, spiralnymi lub długimi żebrami. |
| 4 | HDB może produkować elementy ekonomizera z gołymi, spiralnie użebrowanymi lub długimi żebrowanymi rurami, a jeśli wolisz, przeprojektuj swoje urządzenie na jeden z innych typów rur.HDB może również wytwarzać zamienne głowice do wszystkich ekonomizerów kotłów użytkowych. |
Pakiet ekonomizera kotła
| 1 | HDB ma wyjątkowe możliwości produkcyjne, które inżynierowie Optimusa w pełni wykorzystują podczas projektowania ekonomizerów i przegrzewaczy instalacji kwasu siarkowego. |
| 2 | Często pozwala to na skonfigurowanie jednostek Optimus w celu uzyskania wyższej wydajności wymiany ciepła, co skutkuje zmniejszonym zapotrzebowaniem na powierzchnię, aw konsekwencji produktem o niższej cenie. |
| 3 | HDB wykorzystuje swoje możliwości na miejscu do finowania i gięcia rur, obróbki i wytwarzania głowic, wiercenia arkuszy rur, cięcia i przygotowywania wszystkich materiałów osłonowych oraz wykonywania wszystkich części ciśnieniowych i spoin osłonowych. |
| 4 | Daje to HDB większą kontrolę nad sekwencją produkcji i harmonogramem, co pomogło nam osiągnąć niezwykły rekord wydajności dostaw na czas. |
HRSG Economizer
| 1 | Ekonomizery dla dzisiejszych modułów HRSG są skonfigurowane z fintubami, które wiszą pionowo.HDB wyprodukował cewki ekonomizera dla praktycznie wszystkich firm HRSG OEM i rozumie ich unikalne cechy. |
| 2 | W wielu przypadkach zakłady użyteczności publicznej chcą zmodernizować swoje ekonomizery ze zwykłej stali węglowej na materiał stopowy, aby przeciwdziałać korozji przyspieszonej przepływem (FAC) wewnątrz kolektorów i kolanek rur. |
| 3 | HDB to kompleksowe rozwiązanie do produkcji ekonomizerów, ponieważ przygotowujemy wszystkie materiały i wykonujemy wszystkie spawanie części ciśnieniowych i osprzętu, od wykańczania rur płetwowych, produkcji głowic i montażu wiązki cewek. |
Można wytwarzać różne ekonomizery kotłów
* Uwaga: KOCIOŁ HD może wykonać na zamówienie specjalny typ ekonomizera zgodnie z wymaganiami klienta.
Test
| 1 | Najnowszy typ giętarki „U” służy do precyzyjnego gięcia rur na zimno. |
| 2 | Gięcie wykonuje się dla wszystkich rodzajów wymienników ciepła, skraplaczy, ekonomizerów, rur kotłowych ze stali nierdzewnej, zarówno bez szwu, jak i spawane. |
| 3 | Następnie rury zginane w kształcie litery „U” są poddawane testom wodnym i odciążane, jeśli zostaną o to poproszone. |
| 4 | Przygotowywane są również makiety do określania redukcji grubości na części giętej. |
| 5 | Testowanie penetracji barwnika na części zginanej jest wykonywane w celu wykrycia pęknięć, wad lub wszelkiego rodzaju defektów. |
| 6 | Zapewnione jest specjalne opakowanie, aby zapobiec uszkodzeniom podczas transportu. |
