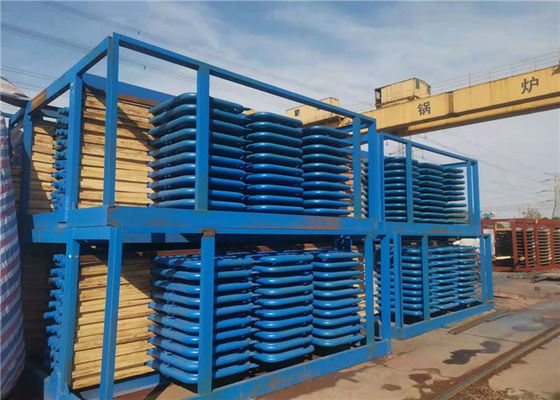

Stalowy przegrzewacz i podgrzewacz w kotle elektrowni

Stalowy przegrzewacz i podgrzewacz w kotle elektrowni

Zasada działania

Przegrzewacz jest urządzeniem służącym do zamiany pary nasyconej lub pary mokrej na parę przegrzaną lub suchą.Para przegrzana jest wykorzystywana w turbinach parowych do wytwarzania energii elektrycznej, silnikach parowych itp.

Przegrzewacz to część, która podgrzewa parę od temperatury nasycenia do przegrzewacza przez kocioł.Nazywa się go również przegrzewaczem.

Przegrzewacz można podzielić na typ konwekcyjny, promiennikowy i półpromiennikowy w zależności od trybu wymiany ciepła;
Zgodnie z charakterystyką konstrukcji można ją podzielić na typ rurki serpentynowej, typ ekranu, typ ściany i typ ściany.
Wszystkie składają się z kilku równoległych rur oraz kolektora wlotowego i wylotowego.

Większość kotłów przemysłowych nie ma przegrzewaczy, ponieważ wiele procesów przemysłowych i mediów wymaga tylko pary nasyconej.
Przegrzewacze są zwykle instalowane w elektrowniach, lokomotywach i kotłach morskich w celu poprawy sprawności cieplnej całej elektrowni parowej.

Wprowadzenie produktów

Reheater to właściwie rodzaj przegrzewacza pary, który po pracy ogrzewa parę niskociśnieniową i osiąga określoną temperaturę.Rola nagrzewnicy dodatkowo poprawia sprawność cieplną cyrkulacji w elektrowni i sprawia, że ​​temperatura pary ostatniego stopnia łopatki turbiny parowej jest regulowana w dopuszczalnym zakresie.
Podgrzewacz to kocioł, który przekształca parę z turbiny parowej w parę przegrzaną.
Nagrzewnica spełnia dwie funkcje: jedną jest zmniejszenie zawilgocenia pary wodnej, co jest korzystne dla ochrony łopatki turbiny;
Po drugie, można poprawić względną i bezwzględną sprawność wewnętrzną turbiny parowej.

Detale

• Przegrzewacz

Ogólnie 30 ~ 60 mm. Najpopularniejszym typem przegrzewacza przepływowego jest rura serpentynowa. Ma bardziej intensywną grupę rur, dekoruje się w spalinach o temperaturze 450 ~ 1000 ℃, spalinach erozji pionowej i bocznej. Spaliny głównie przenosi ciepło do rury przez konwekcję, a część ciepła jest pochłaniana przez promieniowanie. Przegrzewacz płytowy składa się z wielu ekranów rurowych, umieszczonych w górnej części pieca lub na wylocie, należących do promieniowania lub przegrzewacz półpromieniowy Pierwszy pochłania ciepło promieniowania z płomienia pieca, drugi również część ciepła konwekcyjnego. W kotłach elektrowni powyżej 10 MPa powszechnie stosuje się przegrzewacz ekranowy i przegrzewacz serpentynowy w celu zwiększenia absorpcji ciepła. przegrzewacz zastosowany na wewnętrznej ścianie pieca jest przegrzewaczem promiennikowym, który jest rzadko używany. przegrzewacz ścienny stosowany jest w kotle elektrowni dużej mocy do uformowania ściany górnej części pieca i płaszcza konwekcyjnegoue Rysunek przedstawia rozmieszczenie kilku przegrzewaczy. Kotły przemysłowe małej mocy z przegrzewaczem mogą spełnić wymagania tylko z przegrzewaczem jednostopniowym.

• Podgrzewacz

Układ nagrzewnicy jest zgodny z układem przegrzewacza, obejmującym konwekcję, promieniowanie i półpromieniowanie.

Nagrzewnica konwekcyjna ma przepływ wsteczny, przepływ dolny i przepływ mieszany, pojedyncza wężownica, podwójna wężownica, wiele wężownic, równoległe i schodkowe, pionowe i poziome, równoległe do przedniej ściany i prostopadłe do przedniej ściany. który pochłania ciepło konwekcyjne.

Podgrzewacz promiennikowy odnosi się do wymiennika ciepła pochłaniającego promieniowanie z pieca.

Dogrzewacze półpromiennikowe (przegrzewacze płytowe) to dogrzewacze, które pochłaniają więcej promieniowania z pieca (ponad 1/2 całkowitego ciepła).

Zasada doboru materiału nagrzewnicy dogrzewającej jest taka sama, jak w przypadku przegrzewacza.Ponieważ para dogrzewająca jest gorsza od przegrzewacza pod względem wydajności chłodzenia, projektowana temperatura ścianki jest generalnie wyższa niż temperatura przegrzewacza o tym samym poziomie temperatury. Metalowe rury dogrzewaczy wysokotemperaturowych są zwykle wykonane ze stali stopowej (rury metalowe zawierające więcej niż 5% stopu na przykład 12CrlMoV, steel 102, sa213-t91, sa213-tp304, sa213-tp347 itp.

Parametry

Specyfikacje

Qur Company

Hua Dong Boiler stał się głównym wykwalifikowanym dostawcą krajowych i zagranicznych producentów kotłów oraz firm energetycznych, w tym American Covanta Energy Company, AMEC Foster Wheeler Company, ALSTOM, Oriental Boiler Limited by Share Ltd., Harbin electric LLC, Wuxi Hua Guang Boiler Co. , Ltd., Hangzhou Boiler Group Co., Ltd.
