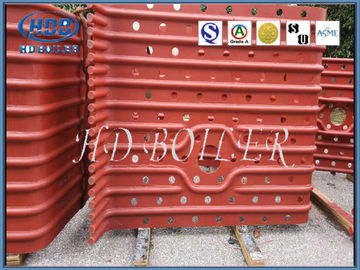

Części wymiennika ciepła Wodne panele ścienne kotła ze sworzniem do elektrowni przy użyciu

Części wymiennika ciepła Wodne panele ścienne kotła ze sworzniem do elektrowni przy użyciu

    • Heat Exchanger Parts Boiler Water Wall Panels With Pin For Power Station Plant Using
    • Heat Exchanger Parts Boiler Water Wall Panels With Pin For Power Station Plant Using
    • Heat Exchanger Parts Boiler Water Wall Panels With Pin For Power Station Plant Using
    • Heat Exchanger Parts Boiler Water Wall Panels With Pin For Power Station Plant Using
  • Heat Exchanger Parts Boiler Water Wall Panels With Pin For Power Station Plant Using

    Szczegóły Produktu:

    Miejsce pochodzenia: Zhangjiagang, Jiangsu, Chiny
    Nazwa handlowa: HD Boiler
    Orzecznictwo: ISO9001/SGS/TUV/ASME/EN
    Numer modelu: Ściana z membraną

    Zapłata:

    Minimalne zamówienie: 500 ton
    Cena: Negotiable
    Szczegóły pakowania: Pakowanie zdatne do żeglugi
    Czas dostawy: 30 dni
    Zasady płatności: L/c, T/T, Western Union
    Możliwość Supply: 500 ton / miesiąc
    Skontaktuj się teraz
    Szczegółowy opis produktu
    Paliwo: Węgiel / gaz / węgiel / ciepło wodne typu: Oszczędność energii
    Modelu: Część kotła Zakres zastosowań: Utility / Industrial / Power Station
    Poziom produkcji: Standard ASME Obróbka powierzchni: Namalowany

    Wymiennik ciepła Część kotła Ściana wodna z kołkiem do elektrowni przy użyciu

    Opis produktu


    Ściana wodna typu szpilkowego zwana również ścianą wodną rurki przekłuwającej. Zgodnie z wymaganiami na powierzchni rurki lekkiej spawanej o określonej długości okrągłej stali, zastosowanie kołka może być pewnie na ścianie chłodzącej wodą ognioodporna powłoka, do tworzenia strefy wypalanej, puli ciekłego żużla i sekcji żużla, a także rury pieca cyklonowego. Ściana wodna wewnętrznej rury śrubowej jest rurą z pojedynczą głowicą lub wieloma spiralnymi rowkami na ścianie wewnętrznej rury. Wewnętrzna gwintowana rura jest stosowana w strefie wysokiego obciążenia cieplnego kotła z obiegiem naturalnym lub chłodzonym wodą odcinku rury ściennej o wysokiej szybkości parowania w kotle z obiegiem naturalnym. Kiedy występuje przepływ w wewnętrznej rurze śrubowej przedmiotu obrabianego, silny wystąpią zakłócenia, powodujące ciśnienie wody w mieszaninie wody sodowej ze ścianą rury i zmuszające pęcherzyk do oderwania się od powierzchni ściany i odprowadzenia przez wodę, niszcząc w ten sposób tworzenie się pary wodnej, zapobiegając odkładaniu się stosunek wrzenia wymiany ciepła i obniżenie temperatury ścianki rury chłodzącej wodę.

    Ściana wodna o podwójnej ekspozycji odnosi się do ściany wodnej rozmieszczonej wzdłuż wysokości pieca, która może pochłaniać promieniowanie cieplne z obu stron. Jest stosowana w kotłach o dużej pojemności. Materiałem ściany wodnej jest zwykle stal węglowa. Ciśnienie w kotle powyżej 14 mpa wynosi również częściowo wykonane ze stali stopowej. Średnica zewnętrzna rury: ogólnie stosowane kotły z naturalnym obiegiem 51 ~ 83 mm; Kotły z wielokrotnym wymuszonym obiegiem i kotły na prąd stały zwykle stosują 22 do 60 mm. Chłodzone wodą ściany kotła na prąd stały niekoniecznie są pionowe w taki sam sposób jak kotły z obiegiem naturalnym, ale mogą być również uzwojone poziomo lub w innych formach. Gdy parametry są wysokie, zwłaszcza w kotle jednoprzejściowym, często stosuje się rurkę z gwintem wewnętrznym lub spoiler, aby zapobiec pogorszeniu wymiany ciepła w obszar obciążenia cieplnego pieca



    Produkt przedstawia


    Panele ścienne z wodą zwykle układane pionowo na wewnętrznej powierzchni ściany pieca, służą głównie do pochłaniania ciepła promieniowania z płomienia i gazów spalinowych o wysokiej temperaturze w piecu. Jest to główny rodzaj parowej powierzchni grzewczej nowoczesnego kotła, a także podstawowa część obiegu wody w kotle. Z powodu roli chłodzenia i ochrony ściany pieca, stąd nazwa.
    Ściany chłodzące wodę zostały pierwotnie zaprojektowane tak, aby nie były ogrzewane, lecz chłodziły piec, aby nie został uszkodzony w wysokich temperaturach. Później, w wyniku dobrej funkcji wymiany ciepła, stopniowo zastępował bęben, stając się głównymi elementami grzewczymi kotła.
    Parująca powierzchnia grzewcza złożona z wielu równoległych rur jest umieszczona na wewnętrznej ścianie pieca kotłowego. Rolą ściany wodnej jest pochłanianie ciepła promieniowania wysokotemperaturowego płomienia lub spalin w piecu, wytwarzanie pary wodnej lub gorącej wody w rurze, obniżanie temperatury ściany pieca i ochrona ściany pieca. W kotle o dużej pojemności temperatura płomienia jest bardzo wysoka, a intensywność promieniowania cieplnego bardzo wysoka. Kocioł zawiera 40 do 50 procent lub więcej ciepła pochłoniętego przez ścianę wody. Z wyjątkiem kilku kotłów o małej pojemności, nowoczesne kotły z rurami wodnymi wykorzystują ściany chłodzone wodą jako główną parową powierzchnię grzewczą.



    Zalety


    (l) zapewnić uszczelnienie ściany pieca i zmniejszyć wyciek powietrza w komorze spalania.

    (2) zrealizować pełne chłodzenie wodne w komorze spalania, co sprzyja zapobieganiu koksowaniu w warunkach wzmożonego spalania.

    (3) niska pojemność magazynowania ciepła, szybkie nagrzewanie i chłodzenie komory spalania, co może skrócić czas chłodzenia rozruchu i zatrzymania kotła.

    (4) odpowiednie jest zastosowanie ściany pieca do układania rur, co znacznie zmniejsza obciążenie ramy kotła i ułatwia zawieszenie.

    (5) w porównaniu z rurą świetlną poprawiono zdolność absorpcji ciepła przez rurę.

    (6) poprawić stopień wstępnego montażu elementów kotła, ułatwić i zmniejszyć obciążenie instalacyjne.


    Parametr

    Imię Panel wodny z membraną
    Materiał Stal węglowa, stop, stal nierdzewna
    Rozmiar tuby Φ38 - 76 mm lub w razie potrzeby
    Standard ISO, ASME
    Model Studded
    Podanie Możliwość montażu wokół komory spalania kotła



    cechy


    1. Raport obliczania wytrzymałości z informacjami o zastosowanych materiałach;
    2. Raport 100% NDT (kontrola nieniszcząca) blachy stalowej, rury i pręta spawalniczego;
    3. Raport z kontroli rentgenowskiej 100% (szew spawalniczy): w celu zapewnienia jakości całego kotła;
    4. Raport z testu hydraulicznego: zapewnić standardowe ciśnienie robocze i bezpieczeństwo


    Inspekcje


    1. Raport obliczania wytrzymałości z informacjami o zastosowanych materiałach;
    2. Raport 100% NDT (kontrola nieniszcząca) blachy stalowej, rury i pręta spawalniczego;
    3. Raport z kontroli rentgenowskiej 100% (szew spawalniczy): w celu zapewnienia jakości całego kotła;
    4. Raport z testu hydraulicznego: zapewnić standardowe ciśnienie robocze i bezpieczeństwo
