Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HD Boiler |
Orzecznictwo: | ASME,EN,ISO,SGS |
Numer modelu: | Ściana membranowa kotła |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Pakowanie zdatne do żeglugi |
Czas dostawy: | 30 dni roboczych |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 500 ton / miesiąc |
kolor: | Dostosowane | Podanie: | Bojler |
---|---|---|---|
rozmiar: | Zwyczaj | Powierzchnia: | szlifowanie / tłoczenie |
Orzecznictwo: | ISO900/CE/SGS,ASTM | Port: | Szanghaj |
Stan: | Nowy | ||
High Light: | panele ścienne do wody kotłowej,rury ścienne do wody kotłowej |

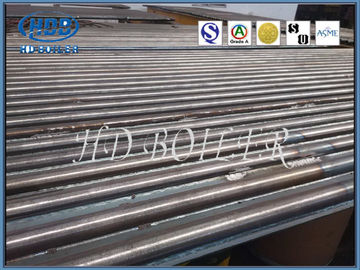

Certyfikat ISO Piec ścienny z membraną kotła ze szpilką
Ściana membranowa kotła Informacja
Ściana wodna, gdy oryginalna konstrukcja, przeznaczenie nie jest ogrzewana, ale do komory chłodzącej pieca lub pieca nie ma wpływu uszkodzenie wysokiej temperatury później, ze względu na dobrą funkcję wymiany ciepła, stopniowo wymieniać bęben stając się głównymi częściami kotła grzewczego układaniem na wewnętrznej ścianie pieca składa się z wielu równoległych rur ogrzewania wyparnego ściany wody powierzchniowej rolą jest pochłanianie lub odprowadzanie ciepła spalin, płomień o wysokiej temperaturze w piecu w rurze w celu wytworzenia pary lub gorącej wody oraz obniżenie temperatury pieca ściana, ściana paleniska w kotle o dużej wydajności temperatura płomienia w piecu kotłowym jest bardzo wysoka, intensywność promieniowania cieplnego w dużym kotle 40 ~ 50% lub więcej ciepła pochłoniętego przez ścianę wodną Z wyjątkiem kilku kotłów małej mocy, nowoczesne kotły wodnorurowe wszystkie wykorzystują ścianę wodną jako główną powierzchnię ogrzewania wyparnego
Nazwa | Panel wodny z membraną |
Materiał | Stal węglowa, stop stal,itp. |
Rozmiar tuby | Φ38 - 76 mm, Personalizacja |
Standard | ISO, ASME |
Model | Nabijane |
Wymiar | Dostosowywanie |
Proces produkcji | Materiał → Wlewek → Walcowanie na gorąco / na zimno → Obróbka cieplna (normalizacja + odpuszczanie) → Kontrola →Polerowanie→Rura spawanie spoin →montaż →Spawalniczy → Inspekcja → Obróbka cieplna →Hydrauliczna próba ciśnieniowa→Obraz→ Opakowanie |
Miejsce instalacji | Wokół komory spalania kotła |
Sklasyfikowany
Ściana wodna typu gołej rury
Ściana wodna z gołymi rurami składa się z rury stalowej kotła ogólnego Stosowana w kotłach małej i średniej mocy Szczelność ściany wodnej jest mierzona stosunkiem rozstawu rur s do średnicy zewnętrznej rury d (s / d). małe, s / d jest duże (1,5 ~ 2), stopień wykorzystania metalu jest wysoki, skuteczność ochrony ściany pieca jest słaba, często stosuje się ciężką ścianę pieca z cegły szamotowej. wraz ze wzrostem wydajności kotła spada współczynnik s / d (1,1 ~ 1.2), wykorzystanie metalu jest niskie, można zastosować lekką ścianę pieca.Gdy s / d <1,1, można zastosować ścianę rurową.Proces wytwarzania ścian z rurami świetlnymi chłodzonymi wodą jest prosty, nie wymaga dużego sprzętu mechanicznego, ale kocioł Uszczelnienie jest słabe, konstrukcja ściany pieca jest złożona i trudna do wykonania, konstrukcja dźwigu wsporczego jest bardziej złożona, instalacja nadal musi zwracać pełną uwagę na problem rozszerzalności cieplnej.
Ściana wodna typu membranowego
Ściana wodna typu foliowego jest szczelną konstrukcją wykonaną ze spawanych rur i lamel. Zalety mniejszego wycieku powietrza z pieca; Ściana rurowa może być wykorzystana do zmniejszenia obciążenia konstrukcji stalowej i obniżenia kosztów kotła. zastosuj konstrukcję zawieszenia i popraw system rozszerzalności cieplnej.Nadaje się do zmechanizowanej produkcji na dużą skalę, dużej szybkości montażu; Mała pojemność cieplna, skraca czas rozruchu i zatrzymania.Wadą jest to, że proces produkcyjny jest bardziej złożony.Duża pojemność, wysoka temperatura i kocioł wysokociśnieniowy przyjmuje membranową ścianę wodną.
Zgodnie z innym procesem produkcyjnym, membranowa ściana wodna jest podzielona na trzy typy (patrz rysunek 1): (1) z rzędem walcowanej rury płetwowej do spawania, prac spawalniczych, ale rura płetwowa jest droga. (2) rura świetlna plus płetwa ( płaska stal) w rzędzie spawania, niski koszt materiału, łatwe spełnienie wymagań różnych skoku, ale wymagania dotyczące precyzji płaskiej stali, wymagają wyposażenia do wykańczania. (3) spawanie rur lekkich, żebro rurowe przez formowanie wypełnienia spawaniem drutem spawalniczym , bardziej używany do rur z małym ekranem. Rozstaw między rurami membrany wodnej ściany jest związany z ciśnieniem w kotle, obciążeniem cieplnym pieca i innymi czynnikami, ogólnie s / d wynosi 1,2 ~ 1,5.
Zalety ściany wodnej z membraną
(1) Zapewnij szczelność ściany paleniska i zmniejsz wyciek powietrza w komorze spalania.
(2) Realizować pełne chłodzenie wodą w komorze spalania, co sprzyja zapobieganiu koksowaniu w warunkach zwiększonego spalania.
(3) Mała pojemność cieplna, szybkie nagrzewanie komory spalania, szybkie schładzanie, może skrócić czas startu i zatrzymania chłodzenia kotła.
(4) Nadaje się do stosowania na ścianie pieca do powlekania rur, co znacznie zmniejsza obciążenie ramy kotła, jest łatwe do zawieszenia.
(5) W porównaniu z rurą świetlną, poprawia się zdolność pochłaniania ciepła przez rurkę.
(6) Popraw stopień wstępnego połączenia części kotła, wygodnie i zmniejsz prace instalacyjne.
profil firmy
Hua Dong Boiler Co., Ltd. jest przedsiębiorstwem high-tech specjalizującym się w produkcji kotłów.Założona na początku 1985 roku, ma dwie bazy produkcyjne, firma ta obejmuje 400 000 ㎡ ze środkami trwałymi o wartości 110 000 000 USD.Zatrudnia 1100 pracowników, w tym 150 techników i 600 spawaczy kodowanych.Hua Dong posiada licencje na produkcję kotłów klasy A i zbiorników ciśnieniowych klasy A1 i A2 wydane przez Chińską Generalną Administrację Nadzoru Jakości, Inspekcji i Kwarantanny;posiada również znaczki „S” i „U” „NB” wydane przez American Society of Mechanical Engineers;w międzyczasie ta firma przeszła certyfikację systemu zarządzania jakością ISO9001, SO3834, EN12952.
