Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HD Boiler |
Orzecznictwo: | ASME, SGS, ISO9001 |
Numer modelu: | Przegrzewacz i podgrzewacz |
Minimalne zamówienie: | 1 zestaw |
---|---|
Szczegóły pakowania: | Morze godne opakowania na eksport |
Czas dostawy: | 40 dni |
Nazwa produktu: | Cewka przegrzewacza | Orzecznictwo: | ISO, SGS. ASME |
---|---|---|---|
Paliwo: | Opalany węglem | Zapewniona obsługa posprzedażna: | Nie zapewniamy usług zagranicznych |
Podanie: | konserwacja kotła, rura kotła, element grzewczy | Nacisk: | Wysokie ciśnienie |
High Light: | przegrzewacz konwekcyjny,przegrzewacz w kotle |

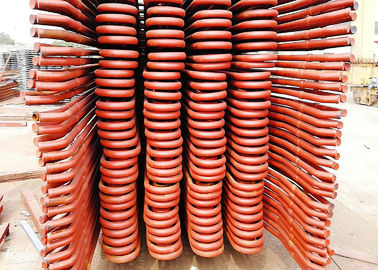

Przegrzewacz i dogrzewacz ze stali węglowej z malowaniem do kotłów pyłowych
Opis
Dla kotła elektrowni jest to kluczowy sposób na zwiększenie ekonomiki cieplnej elektrociepłowni poprzez poprawę parametrów pary przegrzanej.Wzrost parametrów pary przegrzanej ograniczają materiały metalowe.Konstrukcja przegrzewaczy musi zapewniać, aby temperatura zewnętrznej ścianki rur powierzchni grzewczych była niższa od dopuszczalnej temperatury odporności na utlenianie stali, a tymczasem zadbać o jej wytrzymałość mechaniczną.wraz z rozwojem materiałów metalowych stosowanych w kotłach, kotły stacyjne pwoer w naszym kraju już generalnie stosują parametry wysokiego ciśnienia, wysokiej temperatury (9,8 MPa, 540 stopni) i nadciśnienia (13,7 MPa, 540 i 555 stopni), a także rozwinęły się ciśnienie podkrytyczne parametry (16,7 MPa, 540 i 555 stopni).Obecnie wiele kotłów stosuje parametry ciśnienia nadkrytycznego (24,5 MPa, 540-570 stopni), a nawet bardzo niewiele kotłów stosuje wyższe parametry ciśnienia i temperatury.
W przypadku kotłów w dużych elektrowniach przegrzewacze i przegrzewacze są niezbędnymi częściami, w dużym stopniu wpływają na bezpieczeństwo i ekonomiczność kotłów.Przegrzewacze to powierzchnie grzewcze, które podgrzewają główną parę od temperatury zasadzonej do znamionowej temperatury przegrzania, a przegrzewacze to powierzchnie grzewcze, które ogrzewają wydech z cylindra wysokociśnieniowego turbiny parowej do określonej temperatury. zmieniają się gatunki węgla, należy je tak wyregulować, aby temperatura wylotowa była na znamionowym poziomie -10- + 5 stopni.
W przypadku dużych kotłów w elektrowniach przegrzewacze i dogrzewacze mają duży udział w całkowitej powierzchni grzewczej, należy je umieszczać w miejscach, w których występuje dym o wyższej temperaturze.Dla poprawienia sprawności cyrkulacji cieplnej w elektrowniach konieczne jest stopniowe poprawianie pierwotnych parametrów pary, wzrost ciśnienia pary wymaga odpowiedniego wzrostu temperatury pary przegrzanej lub wilgotność wielostopniowego spustu turbiny parowej będzie zbyt wysoka, co wpłynie na jego bezpieczeństwo.Zatem para przepływająca przez przegrzewacze i dogrzewacze jest parą wysokotemperaturową, ich wydajność wymiany ciepła jest dość zła, co determinuje, że temperatury ścian rur przegrzewaczy i dogrzewaczy są wysokie.
Funkcje i charakterystyka przegrzewaczy i przegrzewaczy
funkcje przegrzewaczy i przegrzewaczy:
Przegrzewacze i dogrzewacze są ważnymi częściami powierzchni grzewczych, używanymi do podwyższania temperatury pary, mającej na celu poprawę entalpii pary i dalsze zwiększenie sprawności cyrkulacji cieplnej w elektrowni.
Przegrzewacze pracują w celu podgrzania pary nasyconej do pary przegrzanej o określonej temperaturze.Gdy zmieniają się obciążenia kotła lub inne warunki pracy, należy upewnić się, że temperatura przegrzanej pary jest normalna i mieści się w dopuszczalnym zakresie wahań temperatury.
Z obiegu cieplnego w elektrowni wynika, że pierwotne parametry ciśnienia i temperatury są wyższe, sprawność cieplna cyrkulacji jest lepsza lub zbyt duża wilgotność pary tylnej turbiny parowej wpływa na jej bezpieczeństwo.Podczas gdy temperatura pary superheer jest ograniczona materiałami metalowymi, obecnie, ze względu na ograniczenie materiałów metalowych, temperatura przegrzania dla większości kotłów elektrowni nadal mieści się w zakresie 540-555 stopni i aby uniknąć zawilgocenia łopatki turbiny parowej. tył za duży, dlatego zastosowano środkowy system dogrzewania.
Zadaniem nagrzewnic jest podgrzewanie wylotu cylindra wysokociśnieniowego turbiny parowej do temperatury przegrzania, która jest zbliżona lub równa temperaturze przegrzanej, a następnie przesyłanie ich do cylindra średniego ciśnienia i niskiego ciśnienia w celu rozprężenia i pracy w celu zwiększenia suchości blasku turbiny parowej. tylny.Zwykle ciśnienie pary przegrzanej stanowi jedną piątą ciśnienia pary przegrzanej.Zastosowanie systemu dogrzewania może zwiększyć sprawność cieplną elektrowni o 4-5%.
Do tej pory w naszym kraju jednostki o mocy powyżej 125mW stosują jednorazowy środkowy system dogrzewania.Podwójne dogrzewanie może ponownie zwiększyć sprawność cieplną cyrkulacji o 2%, ale system jest bardzo skomplikowany, nie jest stosowany w jednostkach krajowych, ale jest powszechny w przypadku dużych kotłów za granicą.
Zasada
• Zasada działania przegrzewacza jest podobna do działania rur kotła wytwarzających parę.
• Gorące gazy w wysokiej temperaturze omiatają rury przegrzewacza i podnoszą temperaturę pary, której wielkość zależy od temperatury gazu wylotowego opuszczającego przegrzewacz i prędkości gazu.
Podanie
używać do ogrzewania pary nasyconej, temperatura pary może wynosić do 900 stopni C.
Zwiększenie wydajności przegrzewacza w celu zwiększenia wytwarzania energii
Prześlij nam wymagane dane techniczne, takie jak wydajność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.
Różnice
Rodzaj | Zalety | Niedogodności | Metoda wspomagająca |
Typ zawieszany | 1.Potwierdzone wsparcie strukturalne | 1. Zablokowanie przepływu przez skroploną parę. 2. Wymaga powolnego ponownego uruchomienia, aby usunąć wodę gromadzącą się na dnie. | obsługiwane z góry |
Odwrócony typ | 1. prawidłowe odprowadzanie skroplonej pary | 1. Brak sztywności strukturalnej, szczególnie przy przepływie gazu z dużą prędkością | Obsługiwane od dołu |
Typ poziomy | 1. Właściwy drenaż 2. Dobra sztywność konstrukcji. | 1. Nie widzą płomienia bezpośrednio, więc pochodzą głównie z typu konwekcyjnego | Zwykle podparta w pionowych kanałach gazowych równoległych do głównego pieca. |
