Główny / wtórny przegrzewacz i podgrzewacz do kotłów CFB elektrowni cieplnej

Główny / wtórny przegrzewacz i podgrzewacz do kotłów CFB elektrowni cieplnej

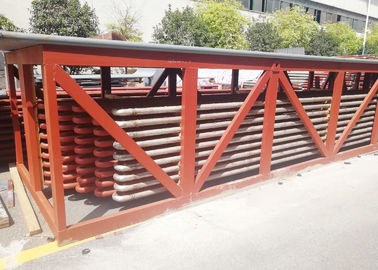

    • Primary / Secondary Superheater And Reheater For CFB Boilers Of Thermal Power Station
    • Primary / Secondary Superheater And Reheater For CFB Boilers Of Thermal Power Station
    • Primary / Secondary Superheater And Reheater For CFB Boilers Of Thermal Power Station
    • Primary / Secondary Superheater And Reheater For CFB Boilers Of Thermal Power Station
  • Primary / Secondary Superheater And Reheater For CFB Boilers Of Thermal Power Station

    Szczegóły Produktu:

    Miejsce pochodzenia: CHINY
    Nazwa handlowa: HD Boiler
    Orzecznictwo: ASME, SGS, ISO9001
    Numer modelu: Przegrzewacz i podgrzewacz

    Zapłata:

    Minimalne zamówienie: 1 zestaw
    Szczegóły pakowania: Morze godne Pakowanie na eksport
    Czas dostawy: 40 dni
    Skontaktuj się teraz
    Szczegółowy opis produktu
    Circulation Type: Natural Circulation Material: Carbon Steel
    Color: Customer's Requirement Fuel: Coal
    Name: Boiler reheater and reheater Orzecznictwo: ISO, SGS. ASME





    Przegrzewacz i podgrzewacz ze stali węglowej z malowaniem do sproszkowanych kotłów węglowych







    Opis



    For power plant boiler, it is a crutial way to increase thermal economy of thermal power station by improving parameter of superheated steam. W przypadku kotła elektrowniowego jest to kluczowy sposób na zwiększenie ekonomii cieplnej elektrowni cieplnej poprzez poprawę parametru przegrzanej pary. The increase of superheated steam parameters are limited by metal materials. Wzrost parametrów pary przegrzanej jest ograniczony materiałami metalowymi. The design of superheaters must make sure that the temperature of outer wall of heating surface pipes is lower than allowable temperature of oxidation resistance of steel, and meanwhile make sure its mechanical strength. Konstrukcja przegrzewaczy musi zapewniać, że temperatura zewnętrznej ściany rur powierzchni grzewczych jest niższa niż dopuszczalna temperatura odporności stali na utlenianie, a tymczasem upewnij się, że ma ona wytrzymałość mechaniczną. with the development of metal material used in boilers, pwoer station boilers in our country already generally apply high pressure, high temperature(9.8MPa, 540 degrees) and superhigh pressure parameters(13.7 MPa, 540 and 555 degrees), and have developed subcritical pressure parameters(16.7MPa, 540 and 555 degrees). wraz z rozwojem materiału metalowego stosowanego w kotłach, kotły stacji odbioru mocy w naszym kraju już na ogół stosują parametry wysokiego ciśnienia, wysokiej temperatury (9,8 MPa, 540 stopni) i nadciśnienia (13,7 MPa, 540 i 555 stopni) i rozwinęły się podkrytyczne ciśnienie parametry (16,7 MPa, 540 i 555 stopni). Now lots of boilers apply supercritical pressure parameters(24.5MPa, 540-570 degrees), and even very few units apply higher pressure and temperture parameters. Obecnie wiele kotłów stosuje parametry ciśnienia nadkrytycznego (24,5 MPa, 540-570 stopni), a nawet bardzo niewiele jednostek stosuje wyższe parametry ciśnienia i temperatury.







    Główny / wtórny przegrzewacz i podgrzewacz do kotłów CFB elektrowni cieplnej



    ja

    For boilers in large power stations, superheaters and reheaters are necessary parts, to a large extend, they have influced the safety and economy of boilers. W przypadku kotłów w dużych elektrowniach przegrzewacze i podgrzewacze są niezbędnymi częściami, w znacznym stopniu wpłynęły na bezpieczeństwo i ekonomię kotłów. Superheaters are the heating surfaces which heat the main steam from the surnatured temperature to the rated superheated temperature, and the reheaters are the heating surfaces which heat the exaust from the steam turbine high pressure cylinder to a certain temperature.When running conditions like boiler loads, coal types change, it is to adjust them to make sure the outlet temperature at the rated level of -10-+5 degrees. Przegrzewacze to powierzchnie grzewcze, które ogrzewają główną parę z temperatury podgrzanej do znamionowej temperatury przegrzania, a przegrzewacze to powierzchnie grzewcze, które ogrzewają pył z cylindra wysokociśnieniowego turbiny parowej do określonej temperatury. zmieniają się rodzaje węgla, należy je wyregulować, aby temperatura wylotowa na poziomie nominalnym wynosiła -10- + 5 stopni.



    For large boilers in power stations, superheaters and reheaters account for a big proportion in the total heating surfaces, they are to be arranged in the areas where smoke is with higher temperature. W przypadku dużych kotłów w elektrowniach przegrzewacze i podgrzewacze mają duży udział w całkowitej powierzchni grzewczej, należy je umieszczać w obszarach, w których dym ma wyższą temperaturę. To improve the efficiency of thermal circulation in power stations, it is needed to improve the original parameters f steam gradually, the increase of steam pressure requires the corresponding increase of temperature for superheated steam, or the humidity of large stage exhaust of steam turbine will be too high, which will influence its safety. Aby poprawić wydajność cyrkulacji cieplnej w elektrowniach, konieczne jest stopniowe poprawianie pierwotnych parametrów pary, wzrost ciśnienia pary wymaga odpowiedniego wzrostu temperatury przegrzanej pary, lub wilgotność spalin dużego stopnia z turbiny parowej będzie wynosić za wysoko, co wpłynie na jego bezpieczeństwo. Thus, the steam flowing through superheaters and reheaters are high temperature steam, their heat transfer performance is quite bad, which determines that tube wall temperatures of superheaters and reheaters are high. Zatem para przepływająca przez przegrzewacze i podgrzewacze jest parą wysokotemperaturową, ich zdolność przenoszenia ciepła jest dość zła, co determinuje wysokie temperatury ścianek rur przegrzewaczy i podgrzewaczy.





    Funkcje i cechy przegrzewaczy i podgrzewaczy



    funkcje przegrzewaczy i podgrzewaczy:



    Przegrzewacze i podgrzewacze są ważnymi częściami powierzchni grzewczych, służącymi do podwyższania temperatury pary, mającej na celu poprawę entalpii pary i dalsze zwiększenie wydajności cyrkulacji cieplnej w elektrowni.



    Superheaters work to heat surnatured steam to superheated steam with a certain tempetature. Przegrzewacze działają w celu podgrzania podgrzanej pary do przegrzanej pary o określonej temperaturze. When boiler loads or other working conditions change, it is necessary to make sure superheated steam temperature to be normal, and within allowable range of temperature variation. Gdy zmieniają się obciążenia kotła lub inne warunki pracy, należy upewnić się, że temperatura przegrzanej pary jest normalna i mieści się w dopuszczalnym zakresie zmian temperatury.



    From the thermal circulation in power station, the original parameters of pressure and temperature is higher, the thermal efficiency of circulation is better, or the steam humidity of the steam turbine rear is too high, influencing its safety. Z obiegu termicznego w elektrowni wyższe są pierwotne parametry ciśnienia i temperatury, lepsza jest wydajność cieplna obiegu lub wilgotność pary tylnej turbiny parowej jest zbyt wysoka, co wpływa na jego bezpieczeństwo. While the superheaer steam temperature is limited by metal materials, at present, due to limitation of metal materials, superheated temperature for most power station boilers are still within the range of 540-555 dgrees, and to avoid the steam humidity of blade of steam turbine rear too big, thus middle reheating system is applied. Podczas gdy temperatura pary przegrzewacza jest ograniczona materiałami metalowymi, obecnie, ze względu na ograniczenie materiałów metalowych, temperatura przegrzania większości kotłów elektrowni nadal mieści się w zakresie 540-555 stopni i aby uniknąć wilgotności pary wodnej łopatki turbiny parowej tył zbyt duży, dlatego zastosowano środkowy układ podgrzewania.



    Functions of reheaters are to heat exhaust of steam turbine high pressure cylinder to the reheated temperature which is close or equal to superheated temperature, and then send them to middle pressure cylinder and low pressure to expand and work to increase the dryness of blace of steam turbine rear. Funkcje nagrzewnic obejmują podgrzewanie spalin z cylindra wysokociśnieniowego turbiny parowej do temperatury podgrzanej, która jest bliska lub równa temperaturze przegrzania, a następnie wysyłanie ich do cylindra średniego ciśnienia i niskiego ciśnienia w celu rozszerzenia i pracy w celu zwiększenia suchości pustej przestrzeni turbiny parowej tylny. Usually, the pressure of reheated steam is one fifth of that of superheated steam. Zazwyczaj ciśnienie podgrzanej pary jest jedną piątą ciśnienia przegrzanej pary. Application of reheating system can increase the thermal efficiency for power stations by 4-5%. Zastosowanie systemu dogrzewania może zwiększyć wydajność cieplną elektrowni o 4-5%.



    So far in our country, units with capacity over 125mw all apply one time middle reheating system. Do tej pory w naszym kraju urządzenia o mocy powyżej 125 mw stosują jednorazowy system podgrzewania środkowego. Double reheating can increase again the thermal efficiency of circulation by 2%, but the system is very complicated, it is not applied for national units, but it is common for large boilers overseas. Podwójne podgrzewanie może ponownie zwiększyć wydajność cieplną obiegu o 2%, ale system jest bardzo skomplikowany, nie stosuje się go do jednostek krajowych, ale jest powszechny w przypadku dużych kotłów za granicą.





    Główny / wtórny przegrzewacz i podgrzewacz do kotłów CFB elektrowni cieplnej



    Zasada



    • Zasada przegrzewacza jest podobna do rur wytwarzających parę w kotle.

    • Gorące gazy w wysokiej temperaturze przesuwają się po rurkach przegrzewacza i podnoszą temperaturę pary, której wielkość zależy od temperatury gazu wylotowego opuszczającego przegrzewacz i prędkości gazu.

    Główny / wtórny przegrzewacz i podgrzewacz do kotłów CFB elektrowni cieplnej

    Podanie



    używać do ogrzewania pary nasyconej, temperatura pary może wynosić do 900 stopni C.

    Zwiększenie wydajności przegrzewacza w celu zwiększenia wytwarzania energii



    Prześlij nam wymagane dane techniczne, takie jak pojemność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.



    Różnice



    Rodzaj Zalety Niedogodności Metoda wspierająca
    Zawieszka 1. Potwierdź wsparcie strukturalne 1. Blokowanie przepływu przez skroploną parę 2. Potrzebuje powolnego ponownego uruchomienia w celu oczyszczenia wody gromadzącej się na dnie. obsługiwane z góry
    Typ odwrócony 1. Odpowiednie odprowadzenie skroplonej pary 1. Brak sztywności strukturalnej, szczególnie w przypadku przepływu gazu o dużej prędkości Obsługiwane od dołu
    Typ poziomy

    1. Właściwy drenaż

    2. Dobra sztywność strukturalna.

    1. Nie patrzą bezpośrednio na płomień, więc są głównie typu konwekcyjnego Zwykle podparty w pionowych kanałach gazowych równoległych do głównego pieca.
