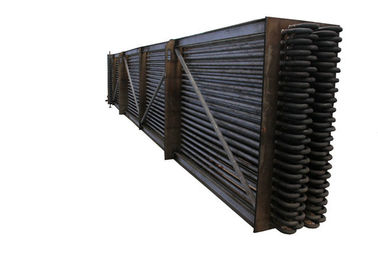

Pionowy i poziomy ekonomizer kotła parowego Astm En lub Iso Standard

Pionowy i poziomy ekonomizer kotła parowego Astm En lub Iso Standard

  • Pionowy i poziomy ekonomizer kotła parowego Astm En lub Iso Standard
  • Pionowy i poziomy ekonomizer kotła parowego Astm En lub Iso Standard
  • Pionowy i poziomy ekonomizer kotła parowego Astm En lub Iso Standard
  • Pionowy i poziomy ekonomizer kotła parowego Astm En lub Iso Standard
Pionowy i poziomy ekonomizer kotła parowego Astm En lub Iso Standard
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HD Boiler
Orzecznictwo: ISO9001, SGS, ASME, EN
Numer modelu: Kocioł ekonomizera
Zapłata:
Minimalne zamówienie: 1 zestaw
Szczegóły pakowania: Żelazne opakowanie na eksport
Czas dostawy: 45 dni
Zasady płatności: L / C, T / T
Kontakt
Szczegółowy opis produktu
Materiał: Stal węglowa lub stal nierdzewna Rodzaj: ekonomizer, rura żebrowana
Podanie: Kocioł elektrowni, Odzysk ciepła Nazwa produktu: Ekonomizer pieca
High Light:

ekonomizer elektrowni

,

ekonomizer do kotła





Ekonomizer kotła stalowego o wysokiej sprawności cieplnej dla elektrowni i przemysłu





Podsumowanie ekonomizera kotła


Istnieją trzy etapy od wody zasilającej w kotle ogrzewanej do pary przegrzanej: podgrzewanie wody zasilającej, odparowanie i przegrzanie.Trzy stopnie wykończone są na trzech różnych powierzchniach grzewczych.Obieg parowo-wodny kotła składa się z trzech różnych powierzchni grzewczych oraz ich rur łączących.Jednym z nich są ekonomizery kotłowe, a odpowiednim sprzętem jest wstępne podgrzewanie wody zasilającej.Jest to więc powierzchnia grzewcza o najniższej temperaturze cieczy roboczej kotła w obiegu parowo-wodnym kotła.Płynem roboczym przepływającym przez to urządzenie jest woda jednofazowa (nie wrzący ekonomizer).


Zasada działaniaEkonomizera Kotła


Ekonomizer kotła to rodzaj wymiennika ciepła do podgrzewania wody zasilającej za pomocą ciepła spalin.Gazy spalinowe wychodzące z rury na zewnątrz przepływają w górę iw dół w przepływie krzyżowym, oczyszczając wiązkę rur, przekazując ciepło do ścianki rury.Woda płynie od dołu do góry i odbiera ciepło ze ścianki rurki, a jej temperatura wzrasta.W ten sposób nie tylko może przenosić ciepło w przeciwprądzie, aby zmniejszyć zużycie metalu, ale także jest dobry dla przepływu i odprowadzania wody/pary, a także zmniejszenia korozji.Jeszcze jedno, ten sposób dobrze sprawdza się przy odkurzaniu.

Pionowy i poziomy ekonomizer kotła parowego Astm En lub Iso Standard 0


Funkcjeekonomizera kotła


Podstawą stosowania ekonomizerów jest ogrzewanie wody zasilającej za pomocą ciepła odpadowego z gazów spalinowych, aby obniżyć temperaturę spalin i zwiększyć wydajność kotła, oszczędzając paliwo, tak nazywa się ekonomizer.W przypadku zastosowania ekonomizerów kotłowych, woda zasilająca jest już tutaj podgrzewana przed dojściem do powierzchni grzewczej wyparnej, dzięki czemu ciepło odebrane na powierzchni grzewczej wyparnej jak i powierzchni grzewczej jest zdecydowanie zmniejszone.Ekonomizery kotłowe są umieszczone w przeciwprądzie.Średnia temperatura płynu roboczego jest niższa niż wody suraturowanej i należy zastosować wymuszony przepływ, aby stworzyć warunki do stosowania rurek cienkościennych io małych średnicach.Cała konstrukcja jest również bardzo szczelna.Zatem różnica temperatur wymiany ciepła i współczynnik wymiany ciepła jest wyższa niż w przypadku wiązki konwekcyjnych rur odparowujących, która ma ten sam zakres temperatur dymu.Ekonomizery kotłowe zastępujące konwekcyjne wiązki rur odparowujących mogą w znacznym stopniu zmniejszyć zużycie metalu.Co więcej, podgrzana woda zasilająca dociera do bębna parowego, w ten sposób może zmniejszyć różnicę temperatur między wodą a ścianą bębna parowego, a ostatecznie zmniejszyć naprężenie cieplne bębna parowego.Z powyższych powodów ekonomizer jest obecnie kluczowym elementem kotłów.Możemy więc podsumować funkcje ekonomizerów jak poniżej:


1. oszczędność paliwa: ekonomizery są umieszczone w tylnej części kotłów.W ten sposób można obniżyć temperaturę dymu i gazu, a tym samym zaoszczędzić paliwo.


2.poprawić warunki pracy bębnów parowych: dzięki ekonomizerom temperatura wody zasilającej wzrasta przy wejściu do bębna parowego.Zmniejsza różnicę temperatur pomiędzy wodą zasilającą a ścianą walczaka oraz naprężenia cieplne walczaka, dzięki czemu poprawia warunki pracy walczaków i zwiększa żywotność.


3. obniżenie kosztów produkcji kotła: woda zasilająca podgrzewana jest w ekonomizerach kotłowych.Zastosowanie niskotemperaturowych części zamiennych jako ekonomizerów kotłów w celu zastąpienia niektórych drogich wysokotemperaturowych paneli ściennych obniża koszty produkcji kotłów.

Pionowy i poziomy ekonomizer kotła parowego Astm En lub Iso Standard 1


RodzajeEkonomizera Kotła


Jeśli w zależności od materiałów, ekonomizery można podzielić na ekonomizery z rurami stalowymi i ekonomizery z żelaza.Obecnie większość kotłów o dużej i średniej objętości szeroko stosuje ekonomizery z rur stalowych, ponieważ mają one wysoką wytrzymałość i niezawodną zdolność do pracy oraz są w stanie wytrzymać uderzenia, a jednocześnie mają dobrą wydajność wymiany ciepła, małą konstrukcję i niski koszt.Słabym punktem jest słaba odporność na korozję, ale obecnie współczesna woda zasilająca kocioł jest ściśle uzdatniana, więc problem jest prawie rozwiązany.


Jeśli zgodnie z rozszerzeniem ogrzewania płynu roboczego, ekonomizery można podzielić na typy niewrzące i wrzące.


1. Wrzące ekonomizery: temperatura wody na wylocie nie tylko może osiągnąć temperaturę surnatured, ale także może spowodować odparowanie wody, proporcja wynosi około 10-15% całkowitej wody zasilającej, nie więcej niż 20% w przypadku dużego oporu przepływu spowodowanego do płynu roboczego.


2. Ekonomizery niewrzące: temperatura na wylocie jest o 20-25 stopni niższa niż temperatura wrzenia pod podanym ciśnieniem.


Większość kotłów średniociśnieniowych wykorzystuje ekonomizery typu wrzącego.Dzieje się tak, ponieważ ciepło utajone parowania wody w kotłach średniociśnieniowych jest wysokie, a ciepło podgrzewanej wody niewielkie.Dlatego konieczne jest doprowadzenie pewnej ilości wody do odparowania w ekonomizerze kotła, aby zapobiec niestabilnemu spalaniu w piecach oraz zapobiec zwiększonemu zużyciu metalu na powierzchniach grzewczych jako przegrzewacze spowodowane zbyt niską temperaturą spalin na wylocie.Ponadto może pomóc odgrywać rolę ekonomizatorów.


Kotły wysokociśnieniowe wykorzystują głównie ekonomizery typu niewrzącego.Dzieje się tak dlatego, że gdy ciśnienie jest wyższe, utajone ciepło parowania maleje, a ciepło podgrzanej wody jest coraz większe, dlatego konieczne jest doprowadzenie trochę wody do podgrzania w panelach ściennych wodnych, aby zapobiec żużlowaniu na powierzchnie grzewcze wylotów paleniska i wnętrza paleniska spowodowane zbyt wysokimi temperaturami w paleniskach i spalinami wylotowymi.Dlatego zwykle kotły superwysokiego ciśnienia wykorzystują ekonomizery typu niewrzącego.


Głównym czynnikiem do rozważenia jakiego rodzaju ekonomizerów są parametry kotła.Gdy parametry kotła różnią się, różnice w stopniu pochłaniania ciepła potrzebnego w trzech etapach do podgrzania płynu roboczego.Zmianie muszą więc ulec odpowiednie układy trzech powierzchni grzewczych.Dla dużych jednostek o wysokich parametrach ich pochłanianie ciepła przez parowanie jest mniejsze, natomiast pochłanianie ciepła przez ogrzewanie wody, pary przez przegrzanie, pochłanianie ciepła przez dogrzewanie jest dość duże.Dlatego ekonomizery typu niewrzącego są głównym typem kotłów wysokociśnieniowych.



Specyfikacje


Opis Ekonomizer kotła
Materiał Stal stopowa, stal węglowa, SA210C, SA213T22 itp.
Norma materiałowa ASTM, EN lub ISO itp.
Wymiar Dostosowywanie
Waga

Min: 10 ton

Maks.: 1000 ton

Proces wytapiania: EF+LF + VD
Proces Materiał → Wlewek → Walcowanie na gorąco / na zimno → Obróbka cieplna (Normalizacja + odpuszczanie) → Kontrola → obróbka zgrubna → UT → 2. Obróbka cieplna → obróbka wykańczająca → Kontrola
standard UT ASTM A388 lub EN10228 itp.



Kontrola jakości



1. Raport z testu udarności i obliczeń wytrzymałościowych z informacjami o zastosowanych materiałach.

2. 100% raport NDT (kontrola nieniszcząca) blachy stalowej, rury i elektrody

3. Raport z badań rentgenowskich, γ i penetracyjnych (spoina spawalnicza): w celu zapewnienia jakości całego kotła

4. Raport z testu hydraulicznego: zapewnij standardowe ciśnienie robocze i bezpieczeństwo
