Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HD Boiler |
Orzecznictwo: | ASME, SGS, ISO9001 |
Numer modelu: | Przegrzewacz i podgrzewacz |
Minimalne zamówienie: | 1 zestaw |
---|---|
Szczegóły pakowania: | Morze godne opakowania na eksport |
Czas dostawy: | 40 dni |
Rodzaj: | Naturalne krążenie | Podanie: | konserwacja kotła, rura kotła, element grzewczy |
---|---|---|---|
Materiał: | Stal, stal żaroodporna | Stosowanie: | Przemysłowy, elektrownia, elektrownia cieplna / kocioł stacji |
kolor: | Wymagania klienta | Paliwo: | Opalany węglem |
Stan: | Nowy | Nazwa produktu: | Rura przegrzewacza i podgrzewacza |
High Light: | przegrzewacz konwekcyjny,przegrzewacz w elektrowni |

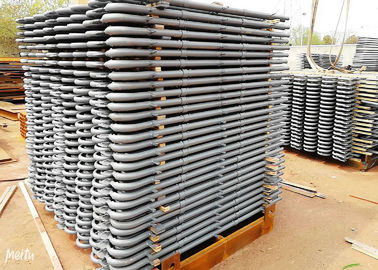

Przegrzewacz i podgrzewacz kotła
Opis
Zadaniem Super nagrzewnicy w elektrociepłowni jest usuwanie ostatnich śladów wilgoci z pary nasyconej wychodzącej z kotła i podwyższanie jej temperatury powyżej temperatury nasycenia zgodnie z wymaganiami na wlocie turbiny parowej.
Detale
• Przegrzanie zwiększa ogólną sprawność, jak również zapobiega zbyt dużej kondensacji w ostatnich stopniach turbiny, co zapobiega erozji łopatek.
• Ciepło gazów spalinowych z pieca jest wykorzystywane do usuwania wilgoci z pary i jej przegrzewania.
• Super-grzejniki mają zwykle kilka obwodów rurowych połączonych równolegle z jednym lub większą liczbą kolanek powrotnych, połączonych między kolektorami.
• Ciepło z gorących gazów do pary w podgrzewaczu pomocniczym jest przekazywane w wysokich temperaturach.
• Dlatego część pierwotna przegrzewacza jest umieszczona w przeciwprądzie, a sekcja wtórna w przepływie równoległym, aby zmniejszyć naprężenie temperaturowe ściany rury.
Funkcje i charakterystyka przegrzewaczy i przegrzewaczy
funkcje przegrzewaczy i przegrzewaczy:
Przegrzewacze i dogrzewacze są ważnymi częściami powierzchni grzewczych, używanymi do podwyższania temperatury pary, mającej na celu poprawę entalpii pary i dalsze zwiększenie sprawności cyrkulacji cieplnej w elektrowni.
Przegrzewacze pracują w celu podgrzania pary nasyconej do pary przegrzanej o określonej temperaturze.Gdy zmieniają się obciążenia kotła lub inne warunki pracy, należy upewnić się, że temperatura przegrzanej pary jest normalna i mieści się w dopuszczalnym zakresie wahań temperatury.
Z obiegu cieplnego w elektrowni wynika, że pierwotne parametry ciśnienia i temperatury są wyższe, sprawność cieplna cyrkulacji jest lepsza lub zbyt duża wilgotność pary tylnej turbiny parowej wpływa na jej bezpieczeństwo.Podczas gdy temperatura pary superheer jest ograniczona materiałami metalowymi, obecnie, ze względu na ograniczenie materiałów metalowych, temperatura przegrzania dla większości kotłów elektrowni nadal mieści się w zakresie 540-555 stopni i aby uniknąć zawilgocenia łopatki turbiny parowej. tył za duży, dlatego zastosowano środkowy system dogrzewania.
Zadaniem nagrzewnic jest podgrzewanie wylotu cylindra wysokociśnieniowego turbiny parowej do temperatury przegrzania, która jest zbliżona lub równa temperaturze przegrzanej, a następnie przesyłanie ich do cylindra średniego ciśnienia i niskiego ciśnienia w celu rozprężenia i pracy w celu zwiększenia suchości blasku turbiny parowej. tylny.Zwykle ciśnienie pary przegrzanej stanowi jedną piątą ciśnienia pary przegrzanej.Zastosowanie systemu dogrzewania może zwiększyć sprawność cieplną elektrowni o 4-5%.
Zasada
• Zasada działania przegrzewacza jest podobna do działania rur kotła wytwarzających parę.
• Gorące gazy w wysokiej temperaturze omiatają rury przegrzewacza i podnoszą temperaturę pary, której wielkość zależy od temperatury gazu wylotowego opuszczającego przegrzewacz i prędkości gazu.
Podanie
używać do ogrzewania pary nasyconej, temperatura pary może wynosić do 900 stopni C.
Zwiększenie wydajności przegrzewacza w celu zwiększenia wytwarzania energii
Prześlij nam wymagane dane techniczne, takie jak wydajność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.
Różnice
Rodzaj | Zalety | Niedogodności | Metoda wspomagająca |
Typ zawieszany | 1.Potwierdzone wsparcie strukturalne | 1. Zablokowanie przepływu przez skroploną parę. 2. Wymaga powolnego ponownego uruchomienia, aby usunąć wodę gromadzącą się na dnie. | obsługiwane z góry |
Odwrócony typ | 1. prawidłowe odprowadzanie skroplonej pary | 1. Brak sztywności strukturalnej, szczególnie przy przepływie gazu z dużą prędkością | Obsługiwane od dołu |
Typ poziomy |
1. Właściwy drenaż 2. Dobra sztywność konstrukcji. |
1. Nie widzą płomienia bezpośrednio, więc pochodzą głównie z typu konwekcyjnego | Zwykle podparta w pionowych kanałach gazowych równoległych do głównego pieca. |
